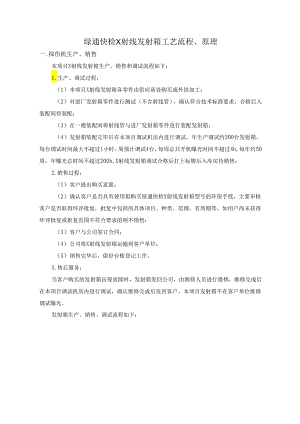

绿通快检X射线发射箱工艺原理、流程.docx

绿通快检X射线发射箱工艺流程、原理一.探伤机生产、销售本项目X射线发射箱生产、销售和调试流程如下：1.生产、调试过程：（1）本项目X射线发射箱各零件由供应商处购买或外协加工；（2）对进厂发射箱零件进行测试（不含射线管），确认符合技术标准要求。合格后入装配间待装配；（3）在一楼装配间将射线管与进厂发射箱零件进行装配发射箱；（4）发射箱装配完毕后在本项目调试机房内进行调试，年生产调试约200台发射箱，每台调试时间最大不超过1小时，周预计调试4台，每周总共开机曝光时间不超过4h,每年约50周，年曝光总时间不超过200h,X射线发射箱调试合格后打上标牌后入库房待销售；2.销售过程：（1）客户提出购买意愿；（2）确认客户是否具有使用拟购买绿通快检X射线发射箱型号的环保手续，主要审核客户是否取得环评批复，批复中包括的具体项目、种类、范围、有效期等。如用户尚未获得环评批复或批复范围不符合要求的则不销售；（3）客户与公司签订合同；（4）公司将X射线发射箱运输到客户单位；（5）销售完毕后，做好台账登记工作。3.售后服务：当客户购买的发射箱出现故障时，发射箱发回公司，由维修人员进行维修，维修完成后在本项目调试机房内进行调试，确认维修完成后发回客户。本项目发射箱不在客户单位维修调试曝光。发射箱生产、销售、调试流程如下：发射箱售后流程如下:二.发射箱调试1、工程设备拟新建生产、销售、使用绿通快检X射线发射箱项目。公司年计划生产、销售、使用200台绿通快检X射线发射箱，本项目调试机房用于本公司生产的发射箱调试使用。本项目发射箱只在调试机房内进行调试，不进行探伤工件，不使用胶片，本项目不产生废胶片、废显（定）影剂等危废。表1-1本项目探伤机主要设备参数序号射线装置型号最大管电压输出电流1绿通快检X射线发射箱ZKTT-TXR160160kV3mA绿通快检X射线发射箱主要由X光源、铅盒、线路板、控制系统等部件构成。控制系统用于调节发射箱开关、曝光时间设置。发射箱通过控制系统远程控制，不需要连接电缆。X射线发生器用于在控制系统设置条件进行曝光探伤。X射线发生器的核心部件是X射线管。X射线管由阳极、阴极、灯丝、鸨靶、铜体、发射罩等组成。图1-2绿通快检X射线发射箱及控制系统示意图2、绿通快检X射线发射箱工作原理(1)冷阴极技术：在传统的X射线管中，热阴极需要加热至高温以产生电子，而在冷阴极X射线管中，使用的是不需要加热的场发射材料(如碳纳米管)，这些材料在强电场作用下能够发射电子。(2)场发射效应：当施加高电压于具有尖锐几何形状的导体(如碳纳米结构)时，会在其表面形成很强的电场，从而使得电子获得足够的能量从材料表面逸出，并形成电流。这个现象称为场发射效应。(3)数字成像系统：冷阴极X射线数字成像系统由冷阴极X射线源、数字探测器、成像软件等部分组成。与传统胶片不同，数字探测器可以捕捉透过被检测物体的X射线，并将其转换为数字信号进行处理和分析。(4)射线吸收规律：无论是传统还是数字X射线检测技术，其核心物理原理都是基于射线吸收规律，即X射线通过物体时的衰减情况反映了物体内部的结构和密度差异。这种衰减与物质的厚度和密度有关，因此可以用来检测缺陷或异常。(5)优势特点：相比传统的热阴极X射线管，冷阴极X射线管具有启动快、无需预热、体积小、重量轻、功耗低、寿命长等优点。这些特性使得冷阴极X射线技术在电力、航空航天等领域的应用变得非常有吸引力。3、工作流程及产污环节分析X射线发射箱组装完毕后在本项目调试机房曝光室内进行调试，发射箱通过铅工件门送至调试机房曝光室内，辐射工作人员在控制间进行远距离操作，工作流程如下:（1）辐射工作人员工作前需要开展各项检查，重点检查曝光室防护门-机联锁装置、照射信号指示灯、固定式场所辐射探测报警装置等防护安全措施。进入曝光室时，除佩戴常规个人剂量计外，还应携带个人剂量报警仪；（2）将被调试发射箱通过铅工件门送至调试机房曝光室内放置；（3）检查调试机房曝光室内人员滞留情况，确定无人后辐射工作人员关闭所有工件门，通过人员门返回控制间再次确认无人滞留时关闭人员门；（4）辐射工作人员开启绿通快检X射线发射箱进行开机调试（每次仅调试一台）；每台发射箱调试时间不超过1小时，保守估计调试机房年总曝光时间最大为200h;（5）达到预定照射时间和曝光量后关闭绿通快检X射线发射箱，曝光结束；（6）发射箱运出调试机房曝光室；（7）工作人员对发射箱进行判定是否合格。绿通快检X射线发射箱调试流程及产污环节见图9-3。图1-3本项目绿通快检X射线发射箱调试流程判断发射箱是不公故
