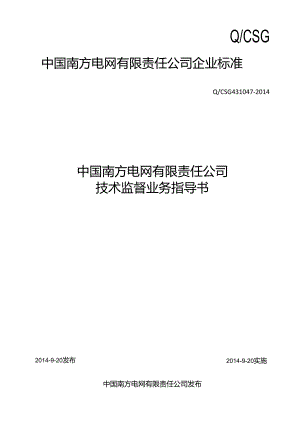

Q/CSG中国南方电网有限责任公司企业标准Q/CSG431047-2014中国南方电网有限责任公司技术监督业务指导书2014-9-20实施2014-9-20发布中国南方电网有限责任公司发布目录1、业务说明12、适用范围13、引用文件14、术语和定义15、管理要点36、流程步骤及说明37、附录6技术监督业务指导书1 .业务说明1.1 本业务指导书规范了中国南方电网有限责任公司（以下简称“公司”）技术监督管理工作。通过明确技术监督管理范围以及电网设备的设计审查、招标选购、工厂监造、安装调试、运行维护、检修、技术改造等全过程技术监督工作要求，达到促进国家、行业及公司有关法规、制度及技术标准的贯彻实施，确保电网和设备的平安、牢靠、经济运行的目的。1.2 技术监督采纳“负责型+指导型”的管控策略，全网统一的规范策略进行业务管理。包含技术监督预警流程。2 .适用范围本业务指导书适用于公司范围内各有关从事规划、设计、物资、建设、生产运行、培训等部门或单位的技术监督管理人员和技术监督实施人员，对电网规划、工程设计、招标选购、工厂监造、运输安装、交接验收、运行维护、退役报废等全过程进行全生命周期的技术监督和管理；实施电能质量、电气绝缘、电测计量、爱护限制、自动化和平安自动装置、无功调整、节能、环境爱护、化学、热工、金属、水机、水工、信息通信等专业技术监督工作，对电力设备或系统的健康水平及平安、质量、经济运行有关的重要参数、性能和指标进行监督、检查及考核评价。3 .引用文件Q/CSG210018-2014中国南方电网有限责任公司技术监督管理方法DIT1051-2007电力技术监督导则电安生1996430号电力工业技术监督工作规定D1./T1198-2013系统电能质量电力技术管理规定4 .术语和定义4.1 电力技术监督在电力规划、设计、建设、运维及发电、供电、用电全过程中，以平安和质量为中心,依据国家、行业有关标准、规程，采纳有效的测试和抽查等手段，对电力设备的健康水平及与平安、质量、经济运行有关的重要参数、性能、指标进行监督、监测、检查、调整及考核评价，以确保其平安、稳定、经济、高效运行。4.2电能质量监督频率、电压质量。频率质量包括频率允许偏差，频率合格率；电压质量包括允许偏差、允许波动和闪变、三相电压允许不平衡度和正弦波形畸变率。4.3绝缘监督对电气一次设备（变压器、电抗器、组合电器、断路器、隔离开关、互感器、避雷器、耦合电容器、串（并）联电容器、输电线路、电力电缆、接地装置、发电机、调相机、电动机、母线、高压开关柜、站用直流系统等设备、配电一次设备、直流输变电一次设备、站用沟通系统及以上设备的附属设备）的绝缘性能、防污闪、通流实力、过电压爱护及接地系统的牢靠性进行监督和评价。4.4电测监督对各类电测量仪表、电能计量装置、变换设备及回路、各类用电信息采集系统及终端的计量性能、电磁兼容性能、量值传递和溯源进行监督和评价。4.5继电爱护、自动化系统和平安自动装置监督对继电爱护、自动化系统、二次平安防护系统、视频监控系统、平安自动装置和高压直流输电系统、串联补偿装置、静态无功补偿装置等电力电子设备限制系统的投入率、动作正确率，定值管理执行状况，运行性能进行评价，并对上述设备电磁兼容性能、定检试验状况的检查。4.6节能监督对线路及变电设备能量损耗和发电设备及协助系统的效率、能耗进行监督和评价。4.7环境爱护监督对环境工频电磁场、电磁干扰、环境噪声；废水、废气，固体废弃物和环保设施进行监督和评价。4.8化学监督对电力用油、用水和六氟化硫；化学仪器仪表及电气设备的化学腐蚀进行评价。4.9励磁监督对发电机励磁系统性能及指标、整定参数和运行牢靠性进行监督和评价。4.10金属监督电气设备的金属部件、电瓷部件，压力容器、承压容器和管道及部件，旋转部件金属母材和焊缝，水工金属的材质、组织和性能改变的分析、平安和寿命评价。4.11热工监督对各类温度、压力、液位、流量测量仪表、装置、变换设备及回路的计量性能及其量值传递和溯源进行监督和评价。对水电站水库、大坝、引（泄）水建筑物及其基础、两岸边坡、闸门进行监督和评价。4. 13汽（水）轮机监督对轴系振动特性，叶片特性，调整保安系统特性进行监督和评价。5. 14电力通信监督电力通信系统的性能、运行指标；包括电网运行的各种通信网络、数据网络和应用网络，以及相关软件的功能和平安性能检测。6. 15技术标准监督监督技术标准的依从性、有效性，监督技术标准执行效果，订正技术标准执行偏差，促进技术标准贯彻执行。5.管理要点技术监督工作应贯彻“平安第一、预防为主”的方针，依据“依法监督、分级管理”的原则，对电网规划、设计、建设和生产运行等全过程进行技术监督和管理。（具体要求见附录H）5.1 技术监督工作应建立健全组织管理和专业技术人员体系。5.2 技术监督工作应分专业提出技术监督指标，定期检查分析指标完成状况，持续改进技术监督工作。5.3 监督工作应加强对技术标准的管理，确保所运用的技术标准是国家、行业或企业最新发布的版本，确保技术标准的有效性。5. 4技术监督工作要实行全过程、闭环的监督管理方式。5.5 技术监督工作实行动态管理，依据电网各个时期的工作重点及专项工作，调整技术监督的工作重点。5.6 技术监督工作应实行报告制度。专项技术监督工作应形成技术监督报告，每一项具体技术监督工作都应形成记录表单。5. 7技术监督工作应建立预警制度、整改跟踪制度、评估制度。5. 8技术监督工作应实行定期检查制度。5. 9技术监督工作要加强考核管理。7. 10技术监督工作要加强人员培训和持证管理。5 .11各供电、发电、建设施工企业单位应建立和健全电力生产建设全过程技术档案。6 .流程步骤及说明6.1 技术监督预警通知管理流程6.1.1 技术监督预警通知管理流程图技术监督预警通知管理流程生产设备管理部技监管部术督理门责人负人审核（20）理员管人编写技术监督预瞥通知单（IO）发布（30）收位接单术督理员技监管人接收预警通知单（40）组织开展并完成相关工作（50）流程节点编号流程节点名称涉及部门涉及角色/岗位工作指引风险点描述引用文件条款关键限制点时间要求输入信息输出信息信息记录备注10技督通写监警单编术预知技术监督管理部门技术监督管理人员结合对设备的运行指标分析、评估、评价，针对技术监督工作中发觉的具有趋势性、苗头性、突发性的问题刚好发布技术监督预警报告，填写技术监督预警通知单。/中国南方电网有限责任公司技术监督管理方法5.6/技术监督工作中发觉的问题技术监督预警通知单技术监督预警通知单/20审核技术监督管理部门负责人审核技术监督预警通知单/中国南方电网有限责任公司技术监督管理方法5.6/技术监督预警通知单报审搞审核完成的技术监督预警通/30发布技术监督管理部门技术监督管理人员发布技术监督预警通知单/中国南方电网有限责任公司技术监督管理方法5.6/需发布的预警通知单发布的预警通知单/40接收预警通知单接收单位技术监督管理人员接收预警通知单/中国南方电网有限责任公司技术监督管理方法5.6/预警通知单依据预警通知单要求整改，下单具体整改任务具体整改措施及效果/50组织开展并完成相关工作接收单位技术监督管理人员按技术监督预警通知单要求的措施，组织开展并完成相关工作，填报技术监督预警反馈单/中国南方电网有限责任公司技术监督管理方法5.6/预警通知单依据预警通知单要求整改，下单具体整改任务具体整改措施及效果/60审核处理结果是否符合要求技术监督管理部门技术监督管理人员审核相关单位处理结果是否符合预警通知单要求。/中国南方电网有限责任公司技术监督管理方法5.6/预警通知反馈单技术监督预警反馈单反馈执行状况/70归档技术监督管理部门技术监督管理人员审核通过后，归档/中国南方电网有限责任公司技术监督管理方法5.6/审核后的处理结果归档/7 .附录技术监督工作联系单编号：年号单位名称联系部门联系人联系时间接收单位依据标准联系内容签字（盖章）：日期：年月日技术监督管理部门看法签字（盖章）：日期：年月日接收单位处理看法签字（盖章）：日期：年月日技术监督预警通知单签发人:预警编号预警名称预警单位发布时间预警风险预警设备风险限制要求预警响应要求附录C技术监督预警反馈单（资料性附录）技术监督预警反馈单编号：年号预警编号预警时间责任单位责任人安排完成时间项目执行单位风险限制要求预警响应要求实行措施预期成效验收单位看法签字（盖章）：日期：年月日责任单位看法签字（盖章）：日期：年月日发布单位看法签字（盖章）：日期：年月日技术监督整改通知单编号：年号责任单位名称责任部门提出单位提出时间整改项目依据标准整改内容处理看法技术监督管理部门看法签字（盖章）：日期：年月日专项技术监督工作报告编号：年号监督单位名称监督部门技术监督项目名称工作时间工作地点工作人员沿用标准现场技术监督检查状况存在的问题改进措施及建议监督结论签字（盖章）：日期：年月日技术监督专项工作评价报告编号：年号技术监督评价单位技术监督评价项目评价范围及内容技术监督评价状况1.技术监督工作完成状况结果：2.技术监督标准、规范缺失状况结果：3.技术监督中异样状况的处理及分析结果：4,技术监督资料状况结果：存在的问题建议及看法监督评价结论签字（盖章）：日期：年月日附录G20XX年技术监督年度工作总结报告（资料性附录）*公司/供电局20×X年度技术监督工作总结报告一、20xx年度技术监督主要工作完成状况（一）本年度技术监督工作开展及安排完成状况主要包括日常管理，全过程各阶段技术监督、专项监督，新技术应用，技术培训与沟通等工作开展状况，应有必要的数量统计。（二）本年度技术监督工作创新及工作成效如管理创新，检测方法创新，人员素养提高、新技术应用等，应有事例，有数据.二、目前仍存在的主要问题和困难三、下一年度工作思路和重点工作（一）工作思路（二）重点工作四、技术监督工作建议附录H监督环节及工作要求技术监督工作要实行全过程、闭环的监督管理方式，即在电网设备的设计审查、招标选购、工厂监造、安装调试、运行维护、检修、技术改造等全部环节都应开展技术监督工作。同时，在设备调试、检修、技术
