京石铁路低压线路施工方案.docx

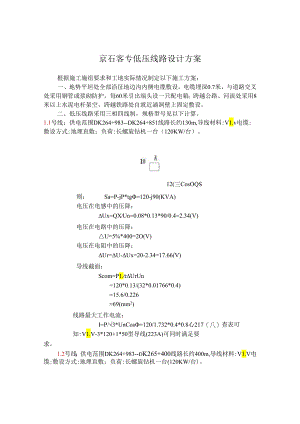

京石客专低压线路设计方案根据施工施组要求和工地实际情况制定以下施工方案：一、地势平坦处全部沿征地边沟内侧电缆敷设，电缆埋深0.7米，与道路交叉处采用钢管或浆砌防护，每60米引出端头设一只配电箱；跨越公路、河流处采用8米以上水泥电杆架空，跨越铁路处自就近涵洞壁上固定敷设。二、低压线路采用三相四线制，规格型号见以下计算。1.1号线：供电范围DK264+983-DK264+851线路长约130m,导线材料:V1.v电缆;敷设方式:地埋直敷；负荷:长螺旋钻机一台（120KW/台）。12(三CosOQS则：Sa=P-jP*tg=120-j90(KVA)电压在电感中的压降：Ux=QXUn=0.08*0.13*90/0.4=2.34(V)电压在电路中的压降：U=5%*400=2O(V)电压在电阻中的压降：Ur=U-Ux=20-2.34=17.66(V)导线截面：Scom=P1.rUrUn=120*0.13/(32*0.01766*0.4)=15.6/0.22669(mm2)线路最大工作电流：I=P/3*UnCos=120/1.732*0.4*0.8心217（八）查表可知:V1.V-3*120+1*50型导线(223A)可同时满足要求。1.2号线：供电范围DK264+983-dK265+400线路长约400m,导线材料:V1.V电缆;敷设方式:地埋直敷；负荷:长螺旋钻机一台(120KW/台)。4OG1112(三Cos:(U则：Sb=P-jP*tg=120-j90(KVA)电压在电感中的压降：Ux=QX/Un=0.08*0.40*90/0.4=7.2(V)电压在电路中的压降：U=7%M00=28(V)电压在电阻中的压降：Ur=U-Ux=28-7.2=20.8(V)导线截面：Scom=P1.rUrUn=120*0.4/(32*0.0208*0.4)=48/0.26618O(mm2)线路最大工作电流：I=P/3*UnCos=1201.732*0.4*0.8217（八）查表可知:V1.V3*185+l*50型导线(345A)可同时满足以上要求。2.1 号线：供电范围dK265+750-DK265+450线路长约300m,导线材料:V1.V电缆;敷设方式:地埋直敷；负荷:长螺旋钻机一台(120KW/台)。300di1200CosOQg则：Sa=P-jP*tg=120-j90(KVA)电压在电感中的压降：Ux=QXUn=0.08*0.3*900.4=5.4(V)电压在电路中的压降：U=7%*400=28(V)电压在电阻中的压降：Ur=U-Ux=28-5.4=22.6(V)导线截面：Scom=P1.rUrUn=120*0.3/(32*0.0226*0.4)=36/0.34106(mm2)线路最大工作电流：I=P/J3*UnCOS=120/1.732*0.4*0.8217（八）查表可知:V1.V3*120+l*50型导线(223A)可同时满足要求。2.2 号线：供电范围dK265+750-dK266+100;线路长约350m；导线材料:V1.V电缆;敷设方式:地埋直敷；负荷:长螺旋钻机一台(120KW/台)。350®b1500CosQ8则：Sb=P-jP*tg=120-j90(KVA)电压在电感中的压降：Ux=QXUn=0.08*0.35*900.46.3(V)电压在电路中的压降：U=7%*400=28(V)电压在电阻中的压降：Ur=U-Ux=28-6.3=21.7(V)导线截面：Scom=P1.rUrUn=120*0.35/(32*0.0217*0.4)=42/0.27815!(mm2)线路最大工作电流：I=P/3*UnCos=120/1.732*0.4*0.8217（八）查表可知:V1.V-3*150+1*50型导线(252A)可同时满足要求3.1号线：供电范围dK266+450dK266+150线路长约300m,导线材料:V1.V电缆;敷设方式:地埋直敷；负荷:长螺旋钻机一台(120KW/台)。300m1200COS。：0.则：Sa=P-jP*tg=120-j90(KVA)电压在电感中的压降：Ux=QX/Un=0.08*0.3*90/04=5.4(V)电压在电路中的压降：U=7%*400=28(V)电压在电阻中的压降：Ur=U-Ux=28-5.4=22.6(V)导线截面：Scom=P1.rUrUn=120*0.3/(32*0.0226*0.4)=36/0.34106(mm2)线路最大工作电流：I=P/J3*UnCos=120/1.732*0.4*0.8217（八）查表可知:V1.V3*120+l*50型导线(223A)可同时满足要求。3.2.1 号线：供电范围DK266+450-dK267+250线路长约800m,线间距03m;导线材料:V1.V电缆及单芯线;敷设方式:地埋、跨越处架空；负荷:冲击钻机两台(55KW/台)计IlOKW；550Cos¢:0.3550Cos¢:0.8等效圈IlOBCosO.S则：Sa=Pa-jPa*tg=110-j110*0.75电压在电感中的压降:=110-j83(KVA)Ux=XQUn=0.08*0.7*83/0.4F1.62(V)电压在电路中的压降：U=7%M00=28(V)电压在电阻中的压降：Up=U-Ux=28-l1.62=16.38(V)导线截面:SCom=P1.rZUrUn=110*0.7/(32*0.01638*0.4)=77/0.21367(mm2)电压在电路中的压降(10%):U=10%*400=40(V)电压在电阻中的压降：Up=U-Ux=40-l1.62=28.38(V)导线截面:SCom=P1.UrUn=110*0.7/(32*0.02838*0.4)=77/0.363212(mm2)线路最大工作电流：I=P/3*UnCos=1101.732*0.4*0.8198（八）查表可知:V1.V-240型导线(48OA)或电缆(340)可同时满足要求。3.2.2 号线：供电范围dK266+450-dK267+000线路长约550m,导线材料:V1.V电缆;敷设方式:地埋直敷；负荷：冲击钻机两台（55KW/台）计110KW；55(fe550550p.0Cos。:0.8Cos¢:0.8等效图A4500.馥口1nonCosrO.8则：Sa=PjP*tg=110-j83(KVA)电压在电感中的压降：Ux=QXUn=0.08*0.45*830.4=7.47(V)电压在电路中的压降：U=7%*400=28(V)电压在电阻中的压降：Ur=U-Ux=28-7.47=20.53(V)导线截面：Scom=P1.rUrUn=110*0.45/(32*0.02053*0.4)=49.5/0.263188(mm2)线路最大工作电流：I=P/3*UnCos=110/1.732*0.4*0.8198（八）查表可知:V1.V-3*185+1*50型导线(284A)可同时满足要求。4.1号线：供电范围dK268+050-dK267+300线路长约750m,导线材料:V1.V电缆;敷设方式:地埋直敷；负荷：冲击钻机两台(55KW/台)计110KW；75(ta5505511CAACos¢:0.BCosOQg等效图A65%i猿口1nonCos¢:0.8则：Sa=P-jP*tg=110-j83(KVA)电压在电感中的压降：Ux=QXUn=0.08*0.65*830.4=10.79(V)电压在电路中的压降：U=7%*400=28(V)电压在电阻中的压降：Ur=U-Ux=28-10.79=17.21(V)导线截面：Scom=P1.rUrUn=110*0.65/(32*0.01721*0.4)=71.5/0.22325(mm2)电压在电路中的压降(10%):U=10%M00=40(V)电压在电阻中的压降：Up=U-Ux=40-10.79=29.21(V)导线截面:SCom=P1.rUrUn=110*0.65/(32*0.02921*0.4)=71.5/0.37419!(mm2)线路最大工作电流：I=P/3*UnCos二1101.732*0.4*0.8=198（八）查表可知:V1.V-240型导线(48OA)或电缆(340)可同时满足要求。线路最大工作电流：I=P/J3*UnCos=120/1.732*0.4*0.8心217（八）查表可知:V1.V3*240+l*50型导线(34OA)可同时满足要求。4.2号线：供电范围dK268+050-dK268+550线路长约500m,导线材料:V1.V电缆;敷设方式:地埋直敷；负荷：冲击钻机两台(55KW/台)计110KW；550CosQ8551»CosQ8等效图A磐口则:Sa=P-jP*tg=110-j83(KVA)电压在电感中的压降：Ux=QXUn=0.08*0.45*830.4=7.47(V)电压在电路中的压降：U=7%*400=28(V)电压在电阻中的压降：Ur=U-Ux=28-7.47=20.53(V)导线截面：Scom=P1.rUrUn=110*0.45/(32*0.02053*0.4)=49.5/0.263188(mm2)线路最大工作电流：I=P/3*UnCos=110/1.732*0.4*0.8198（八）查表可知:V1.V-3*185+1*50型导线(284A)可同时满足要求5.1号线：供电范围dK269+000-dK268+600线路长约400m,导线材料:V1.V电缆;敷设方式:地埋直敷；负荷：冲击钻机两台(55KW/台)计110KW；551WCos¢:0.8550Cos¢:0.3等效图IlOOCosQg则:Sa=P-jP*tg=110-j83(KVA)电压在电感中的压降：Ux=QXUn=0.08*0.3*830.4=4.98(V)电压在电路中的压降：U=7%*400=28(V)电压在电阻中的压降：Ur=U-Ux=28-4.98=24.02(V)导线截面：Scom=P1.rUrUn=110*0.3/(32*0.02402*0.4)=33/0.307107(mm2)线路最大工作电流：I=P/3*UnCos=110/1.732*0.4*0.8198（八）查表可知:V1.V-3*120+1*50型导线(223A)可同时满足要求5.2号线：供电范围dK269+000dK269+500线路长约500m,导线材料:V1.
