4TPH 血浆蛋白纳滤膜浓缩方案书.docx

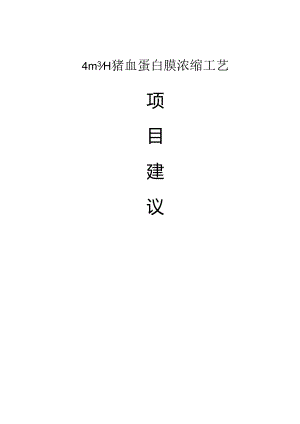

4m3H猪血蛋白膜浓缩工艺项目建议一、项目概述2二、设计参数22.1 设计项目规模22.2 设计猪血浆进水水质22.3 设计概述3三、设计基础33.1 方案编制依据与标准规范33.2 设计原则33.3 工程设计范围43.4 4支配工期4四、膜浓缩工艺褊福瓦施二二二二二二二二二二二二二二二二二二二：5五：系统组成描述65.1 超滤增压泵PIOl65.2 超滤过滤器1.lol65.4 超滤高压泵P10265.5 超滤膜组件MlOl65.6 反渗透增压泵PIOl75.7 反渗透过滤器1.IOl75.8 反渗透高压泵P10275.9 反渗透膜组件MlOl75.10 管路系统与阀门75.11 ClP在线清洗系统8六、系统限制描述86.1 现场数据显示86.2 动力电源供应和电机变频限制系统86.3 限制箱8七、系统占地面积及外围配置（用户供应部分）97.1 占地要求97.2 循环箱及料液缓冲贮箱具体要求97.3 供水97.4 供电97.5 5供气97.6 茶排展汞显血107.7 防腐107.8 安装器具10八、经济分析10九、商务条款119.1 设备预算报价119.2 付款方式119.3 交货周期11十：系统安装、调试、服务12附1：设备组成表13附2：服务条款13一、项目概述杭州沃腾膜工程有限公司位于康桥工业园内，是一家专业从事流体分别技术开发及系统集成应用的高新技术企业，公司在流体分别技术上拥有多年的技术开发及应用阅历，是集研发、设计、制造、工程实施、售后服务于一体的技术型公司。公司对工业膜分别技术、连续流体分别技术等技术及系统进行整合创新，真正为客户供应全面到位的解决方案。杭州沃腾膜工程有限公司受XXXX公司的托付，现依据贵公司提出的工业系统设计要求,本单位在对猪血浆的分析和大量的中试试验数据基础下，并结合本公司在膜分别纯化、浓缩的技术开发及实际工程阅历，为贵公司的猪血浆膜浓缩工业化系统供应本项目资料，供贵公司参考和决策。二、设计参数2.1 设计项目规模设计处理量：超滤部分：进料量4m7Ho淡液量：2.Om3ZH±10%浓液量：2.0m7H÷10%（后续进入喷雾干燥）工作时每小时过滤猪血血浆产量4TH（透过水份、无机盐等灰份，猪血浓缩约1倍以上），产水2.0T/H,清洗时间除外，每次过滤时间46小时，清洗时间除外。反渗透部分：进料量2m7Ho淡液量：1.611）3H±10%浓液量：0.4m7H±10%（后续进入喷雾干燥）2.2 设计猪血浆进水水质猪血经过了25闯过滤,要求猪血从屠宰现场运到加工车间滞留时间不超过24小时，猪血离心后，血浆不超过4小时内进入膜系统浓缩（循环管配冷却搅拌系统）。温度范围：15°CPH范围：密度范围：1.0251.0352.32.3设计概述（1）浓缩簇新猪血浆，即将簇新猪血经离心机分出来的血浆脱去水份、无机盐等灰份，截留住有效成份蛋白质、多肽等；（2）超滤膜部分：工作时每小时过滤血浆产量2/H（透过水份、无机盐、小分子蛋白多肽等灰份，猪血浓缩约1倍以上），产水2.O11H,清洗时间除外，每次过滤时间3H5H；（3）反渗透膜部分：工作时每小时过滤血浆产量2H（透过水份、无机盐等灰份，超滤膜淡液浓缩4-5倍），产水1.6m7H,清洗时间除外，每次过滤时间3H-5H；（4）通过限制反渗透膜浓缩液是否须要喷雾干燥，来限制产品的蛋白含量。假如只用超滤膜，不用反渗透膜，则产品中蛋白含量达到80%左右，假如用超滤膜的同时反渗透膜浓缩液全部送入干燥，则产品中蛋白含量达到75%左右，假如不用超滤膜和反渗透膜，离心后干脆送入喷雾干燥,，则产品中蛋白含量达到73%左右，通过限制血浆经过超滤膜和反渗透膜浓缩的百分比，可以限制产品中蛋白含量在73%80%之间变更。以满意不同客户的需求。（5）猪血主要有效成份分子量大于100odalton,（6）猪血经过了25闻预处理，要求猪血从屠宰现场运到加工车间滞留时间不超过24小时，猪血离心后，血浆4-6小时内进入膜系统浓缩。（7）每天3班生产。三、设计基础3.1方案编制依据与标准规范本工程设计应采纳的规范和依据主要包括（但不限于）：1 .室外排水设计规范（GBJ14-87）（1997年版）；2 .建筑结构荷载规范（GB50009-2001）；3 .业主供应的相关资料及具体试验数据；4 .杭州沃腾膜公司相关设计规范；5 .膜及膜设备设计相关技术规范。6 .2设计原则1 .依据膜供应商的设计软件包及杭州沃腾膜公司的膜应用阅历进行膜系统工程设计；2 .以猪血浆的膜浓缩试验数据为基础，相关溶液膜浓缩的工程阅历进行设计；3 .配套现有产能，与现有设备连接便利；4,优化工艺，做到低成本综合利用，降低运行费用；5 .采纳模块化设计，易扩容升级改造；6 .总平布置紧凑，节约占地空间。7 .3工程设计范围1 .包括猪血浆膜浓缩系统的总体设计，包括工艺设计、设备配置、总图布置、设备投资估算、运行成本估算；2 .供应阀门管路、电气接口的各项技术参数，以便后期进行设计；3 .对水、气、电等公用工程提出具体要求。3.4支配工期本期工程总工期支配两到三个月，其中工艺设计、设备设计、选购、生产制造为2个月，土建工程施工、系统安装、调试约为1个月。（取决于现场支配与施工进度）四、膜浓缩工艺流程简洁介绍超滤膜部分：猪血浆收集到储槽VIol中，由于猪血浆中可能含有少量的杂质以及其他可见颗粒物，在设备中设置截留器起到爱护膜元件的作用。猪血浆经增压泵PlOl泵入过滤器1.IO1,除去残留的大的纤维状杂质，。然后经高压泵PlO2、循环泵P103泵入超滤膜组件MlO1,经膜组件分别后，浓缩液浓度达到要求，送入喷雾干燥；淡液回收或排放，在本系统也用作膜组件冲洗用水。反渗透膜部分：超滤膜淡液送入中间储槽，经增压泵P201泵入过滤器1.201,除去残留的大杂质。然后经高压泵P202泵入反渗透膜组件M201,经膜组件分别后，浓缩液浓度达到要求，送入喷雾干燥；淡液回收或排放，在本系统也用作膜组件冲洗用水。工艺基本路途示意图如下：（具体流程图见附件）反渗透膜部分五：系统组成描述杭州沃腾膜工程有限公司设计供应的膜浓缩系统包括以下部分：膜分别系统1套5.1 超滤增压泵PlOl用于从储槽VlOl抽取猪血浆并泵送到公共管路系统的过滤器内。增压泵选用卧房不锈钢离心泵，泵只有机械密封，不带有油封，不会由于密封磨损而导致物料污染。5.2 超滤过滤器1.lOl25微米袋式过滤器用于猪血浆在进入高压泵之前的平安过滤，设置本过滤器的目的是截留由于前面不当操作而进入循环管道料箱的可见物颗粒。事实上，在我们以往的工程中，曾有过垫片、管路焊渣等异物进入系统而被此过渡器截留的实例。5.3 超滤高压泵P102用于对经过平安过滤器的猪血浆进行加压，该高压泵采纳变频限制，这样可以同时调整变频器频率和膜组件出口管道的调整阀共同调整系统的压力和流量，让系统稳定运行。该泵选用立式不锈钢多级离心泵，泵只有机械密封，不带有油封，不会由于密封磨损而导致物料污染。该高压泵的流量和压力的设计都须要满意膜组件过滤的基本参数要求。5.4 超滤循环泵P103该循环泵采纳变频限制，可以同时调整变频器频率和膜组件出口管道的调整阀共同调整系统的压力和流量，让系统稳定运行。该泵选用立式不锈钢多级离心泵，泵只有机械密封，不带有油封，不会由于密封磨损而导致物料污染。该高压泵的流量和压力的设计都须要满意膜组件过滤的基本参数要求：运行压力和膜面流速，该系统采纳8英寸的膜元件，该膜元件在系统浓缩时基本进料流速最好在8-10m7hr以上，这样膜面的流速可以达到基本要求参数以上，系统在运行中可以相对减弱膜面的污染，保证膜系统稳定、长期的运行。5.5 超滤膜组件MlOl膜组件包括膜外管、膜芯以及进出口连接管路以及碳钢框架结构，膜系统的设计压力为512bar,膜元件采纳进口高耐污染型宽流道超滤膜。截留有效成份蛋白质、多肽等,透过盐份,脱去水份，滤出清液平均干物质小于0.8%,浓缩后固型物不低于15%。框架结构采纳厚壁不锈钢设计和制造，用于安装膜壳、泵、电机以及管路系统。5.6 反渗透增压泵P201用于从储槽VlOl抽取猪血浆并泵送到公共管路系统的过滤器内。增压泵选用卧房不锈钢离心泵，泵只有机械密封，不带有油封，不会由于密封磨损而导致物料污染。5.7 反渗透过滤器1.20125微米袋式过滤器用于猪血浆在进入高压泵之前的平安过漉，设置本过滤器的目的是截留由于前面不当操作而进入循环管道料箱的可见物颗粒。5.8 反渗透高压泵P202用于对经过过滤器的超滤淡液进行加压，该高压泵采纳变频限制，这样可以同时调整变频器频率和膜组件出口管道的调整阀共同调整系统的压力和流量，让系统稳定运行。该泵选用立式不锈钢多级离心泵，泵只有机械密封，不带有油封，不会由于密封磨损而导致物料污染。该高压泵的流量和压力的设计都须要满意膜组件过滤的基本参数要求：运行压力和膜面流速，该系统采纳8英寸的膜元件，该膜元件在系统浓缩时基本进料流速最好在6811fhr以上,这样膜面的流速可以达到基本要求参数以上,系统在运行中可以相对减弱膜面的污染,保证膜系统稳定、长期的运行。5.9 反渗透膜组件M201膜组件包括膜外管、膜芯以及进出口连接管路以及不锈钢框架结构，膜系统的设计压力为15-30bar,膜元件采纳进口高耐污染型反渗透膜。截留有效成份小分子蛋白质、多肽、盐份等,脱去水份。反渗透膜切割分子量100Da。框架结构采纳厚壁不锈钢设计和制造，用于安装膜壳、泵、电机以及管路系统。5.10 管路系统与阀门该膜系统上有公共输料系统的低压管路系统、膜组件浓缩的高压管路系统和淡液管路、清洗管路。该膜系统上高压部分的管路均采纳不锈钢管材，耐高压的压力调整阀。其他管路部分采纳厂家常用的SS304管材。在高压泵入口之前的管路和高压压力调整阀之后的排放管路和回流管路,透析液管路为低压管路系统，该部分管路采纳卫生型不锈钢管路。自富压泵之后至高压压力调整阀之前的管路均为高压管路，这部分管路采纳高压不锈钢工业管路设计。管路系统上配备了相关的仪表，这些仪表的说明在自动限制系统中有特地的描述。5.11CIP在线清洗系统包括清洗箱及相应的不锈钢管路、阀门系统，用于系统膜元件污染后的清洗，任何膜元件在浓缩时均会有不同程度的污染，故膜系统的清洗是必需的，本公司将依据实际运行状态针对性的供应清洗方案，以保证系统长期、稳定运行。六、系统限制描述系统配备了基础限制系统，包括现场仪表和基本限制：6.1 现场数据显示压力表、温度表、流量计、压力变送器、流量变送器这些仪表均安装在相应的管到上面，现场显示，供现场操作人员巡察时检察系统工作是否处于正常状态。6.2 动力电源供应和电机变频限制系统动力电源及电机变频限制系统部分包括：电机驱动变频限制系统超滤膜高压泵和反渗透膜高压泵的电机配备了变频限制器，通过变频限制调整，可以很便利调整系统的工作流量和压力。配备变频限制系统的作用除了可以节约20-40%的电力消耗以外，还包括：实现系统的软启动与软停机，避开开停机对管路系统和膜的冲击和破坏；在不同工况下可以通过调整变频器的工作频率，从而实现最佳工作压力。全部的变频限制器均选用了稳定性和
