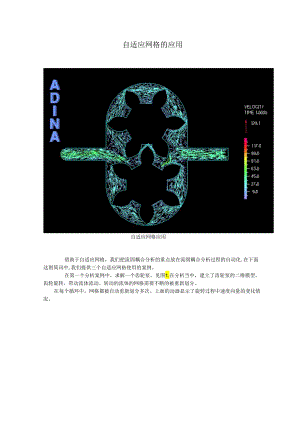

自适应网格的应用自适应网格应用借助于自适应网格，我们把流固耦合分析的重点放在流固耦合分析过程的自动化.在下面这则简讯中,我们提供三个自适应网格使用的案例。在第一个分析案例中，求解一个齿轮泵。见图1.在分析当中，建立了齿轮泵的二维模型。齿轮旋转，带动流体流动。转动的流体的网格需要不断的被重新划分。在每个循环中，网格都被自动重新划分多次。上面的动画显示了旋转过程中速度向量的变化情况。图工齿轮泵原理图来自于adina用户界面轮齿和边界的间隙几乎就不能看见，间隙很小在第二个分析案例中，建立了一个流量测量设备的三维模型。在这个应用中，一个实体小球被流体推动，并沿着圆形管道运动。在分析当中，有限元模型必须有一个可以使用的单元形状，随着小球的运动，流体的网格被不断的重新划分。图2展示了几何模型，下面的动画是速度矢量图和压力云图。Wallboundaryndition在第三个分析案例中，建立了一个脉动阻尼器的三维模型，见图3,在这种典型的应用中，入口流体的波动被抑制和平滑，阻止了压力的大的跳跃，从而保护了管道系统。由于入口压力脉动，弹性结构边界和流体区域都有了阻尼变形。在计算当中，即使流体单元一直可用，但是在一些时间步网格重划分可以维持预期的单元数量。Flexiblemembrane,fluid-structureinteractionWallboundarycondition图3脉冲阻尼器的原理图NcIDA1.一mESsURETINE4000VE1.OCITYIlMEOOD.355I二0325。-CJ750-0.2250川750-,1250-o75-D1.iP50对于流固耦合分析中有大变形的问题，adina中自适应网格是一个强有力的工具。运行自动模式，对于项目的使用者，计划任务分析变得很容易，也方便。
