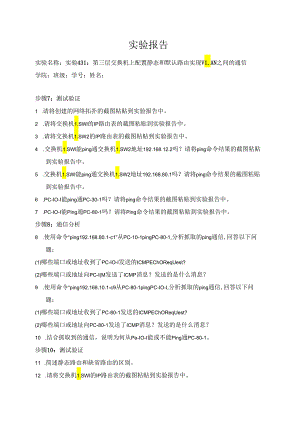

计算机网络实验指导----基于华为平台 实验报告 实验4.3.1 第三层交换机上配置静态和默认路由实现VLAN之间的通信.docx

实验报告实验名称：实验431：第三层交换机上配置静态和默认路由实现V1.AN之间的通信学院：班级：学号：姓名：步骤7：测试验证1 .请将创建的网络拓扑的截图粘贴到实验报告中。2 .请将交换机1.SWl的IP路由表的截图粘贴到实验报告中。3 .请将交换机1.SW2的IP路由表的截图粘贴到实验报告中。4 .交换机1.SWl能ping通交换机1.SW2地址192.168.12.2吗？请将ping命令结果的截图粘贴到实验报告中。5 .交换机1.SWl能ping通交换机1.SW2地址192.168.80.1吗？请将ping命令结果的截图粘贴到实验报告中。6 .PC-IO-I能ping通PC-30-1吗？请将ping命令结果的截图粘贴到实验报告中。7 .PC-IO-I能Ping通PC-80-1吗？请将Ping命令结果的截图粘贴到实验报告中。步骤8：通信分析8 .使用命令“ping192.168.80.1-c1”从PC-10-1pingPC-80-1,分析抓取的ping通信,回答以下问题：(1)哪些端口或地址收到了PC-IO-I发送的ICMPEChOReqUest?(2)哪些端口或地址向PC-I(M发送了ICMP消息？发送的是什么消息？9 .使用命令“ping192.168.10.1-c9从PC-80-1pingPC-IO-I,分析抓取的ping通信,回答以下问题：(1)哪些端口或地址收到了PC-80-1发送的ICMPEChOReqUest?(2)哪些端口或地址向PC-80-1发送了ICMP消息？发送的是什么消息？10 .结合抓取到的通信，说明为何从Pe-IO-I能或不能Ping通PC-80-1。步骤10：测试验证11 .简述静态路由和缺省路由的区别。12 .请将交换机1.SWl的IP路由表的截图粘贴到实验报告中。13 .请将交换机1.SW2的IP路由表的截图粘贴到实验报告中。14 .交换机1.SWl能Ping通交换机1.SW2地址192.168.80.1吗?请将Ping命令结果的截图粘贴到实验报告中。15 .PC-IO-I能Ping通PC-80-1吗?请将Ping命令结果的截图粘贴到实验报告中。16 .从PC-IO-I到PC-80-1的路由是什么？请将PGlo-I发出的“tracert192.168.80.il''命令结果的截图粘贴到实验报告中。步骤Ih通信分析17 .使用命令“ping192.168.80.1-c1”从PC-IO-IpingPC-80-1,分析抓取的Ping通信，回答以下问题：(1)PC-IO-I发出的ICMPEChoReqIleSt通过了哪些端口？能被PC-80-1收到吗?PC-80-1回送的ICMPEChoRePIy通过了哪些端口？能被Pe-Io-I收到吗？
