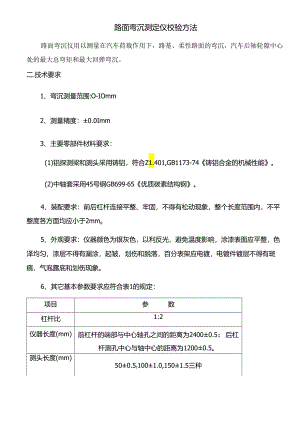

路面弯沉测定仪校验方法路面弯沉仪用以测量在汽车荷载作用下，路基、柔性路面的弯沉，汽车后轴轮隙中心处的最大总弯矩和最大回弹弯沉。二.技术要求1、弯沉测量范围:O-IOmm2、测量精度：±0.0Imm3、主要零部件材料要求：(1)铝探测梁和测头采用铸铝，符合Z1.401,GB1173-74铸铝合金的机械性能。(2)中轴套采用45号钢GB69965优质碳素结构钢。4、装配要求：前后杠杆连接平整、牢固，不得有松动现象，整个长度范围内，不平整度各方面均应小于2mmo5、外观要求：仪器颜色为银灰色，以利反光，避免温度影响，涂漆表面应平整，色泽均匀，漆层不得有漏涂，起皱，划伤和脱落，百分表架应电镀，电镀件镀层不得有斑痕，气泡露底和划伤现象。6、其它基本参数要求应符合表1的规定：项目参数杠杆比1:2仪器长度(mm)前杠杆的端部与中心轴孔之间的距离为2400±0.5；后杠杆测孔中心与轴中心的距离为1200±0.5。测头长度(mm)50±0.5r100±1.0,150±1.5三种测头宽度与厚度10±0.5,15±0.5二种：底部为半圆柱体悬臂端测点处加载2N,挠度0005梁的横向刚度当横向风速3ms时，横向摆动值0.01mm仪器质量120kg三.校验方法1、测量精度：将弯沉仪置于稳定的平台上，测头置于压力机的下承台上，安置百分表，并于测头处置一百分表。（用以测量下承压台的位移），启动压力机，使承压台微升（或下降）同时读记弯沉仪和测头处百分表读数，计算出位移值，量值范围0.24.0mm,每次测定应反复5次，精度在±0.02mm内。2、仪器长度，测头长度，测头宽度与厚度，采用经检定的钢尺或卡尺量测，精度应合符要求。3、梁的横向刚度：用百分表或千分表测量，摆动度应符合要求。4、仪器质量：用小磅秤称重，质量应符合要求。5、主要零部件材料：肉眼观察，经验或用简单方法检查。6、装配及外观要求：肉眼观察或用简单方法检查。四.校验结果处理1、校验合格后方能使用。2、校验周期：三个月。
