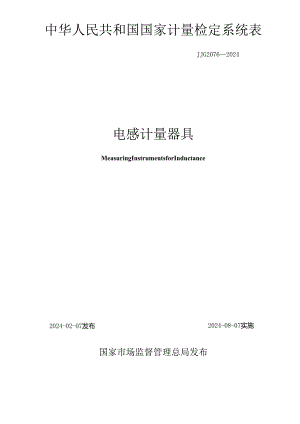

中华人民共和国国家计量检定系统表JJG20762024电感计量器具MeasuringInstrumentsforInductance2024-02-07发布2024-08-07实施国家市场监督管理总局发布JJG20762024代替JJG20761990电感计量器具检定系统表VerificationSchemeofMeasuringInstrumentsforInductance归口单位：全国电磁计量技术委员会起草单位：中国计量科学研究院本检定系统表委托全国电磁计量技术委员会负责解释起草人：杨雁（中国计量科学研究院）王维（中国计量科学研究院）陈妍（中国计量科学研究院）目录引言(II)1 范围(1)2 计量基准(1)2.1 概述(1)2.2 计量基准的组成(1)2.3 计量基准的参数(1)2.4 传递方法(1)3 计量标准(1)3.1 概述(1)3.2 电感工作基准(1)3.3 标准电感器(2)3.4 标准电感电桥(3)4工作计量器具(3)4.1 电感器和电感箱(3)4.2 电感电桥(4)5电感计量器具检定系统表框图(4)引言本检定系统表依据JJF11042003国家计量检定系统表编写规则编制。本检定系统表代替JJG20761990电感计量器具，主要技术变化如下：电感基准的量值复现方法由谐振法变更为麦克斯韦维恩电桥法，复现电感单位的相对扩展不确定度为4X10-6(k=2),复现电感的量值增加10mH;一一取消了谐振电桥；一电感工作基准装置变更为电感工作基准电桥装置，并作为电感工作基准的组成部分；扩展电感计量标准和工作计量器具的频率范围至10MHz;一电感计量标准重新划分了准确度等级；不确定度表述中的包含因子k的取值统一变更为2。本检定系统表的历次版本发布情况为：JJG20761990o电感计器具检定系统表1范围本检定系统表适用于电感范围IUH10kH、频率范围20Hz-IOMHZ的电感计量器具的量值传递。本检定系统表规定了电感基准的基本计量学参数以及将电感量值由基准通过计量标准器具传递到工作计量器具的传递关系、量值传递方法及量值传递时的测量能力。2计基准1.1 概述电感基准用于复现我国电感单位量值，电感的单位为亨利，符号为H。1.2 计量基准的组成电感基准由电感基准电桥、标准电容器、标准交流电阻器和过渡标准电感器(组)组成。2. 3计量基准的参数电感基准复现电感单位的量值为IOmH和100mH,频率为IkHz,相对扩展不确定度为4X10-6(k=2);过渡标准电感器(组)的年稳定性指标为±3X10-5。2.1 传递方法电感基准基于麦克斯韦维恩电桥原理将电感量值溯源至电容计量基准和电阻计量基准，采用过渡标准电感器(组)，用过渡传递法向下级计量标准进行量值传递。3计标准2.2 概述电感计量标准分为电感工作基准、标准电感器和标准电感电桥(包括1.CR测量仪中的电感测量部分)。标准电感器和标准电感电桥用等别或级别划分其准确度等级。2.3 电感工作基准3. 2.1电感工作基准由电感工作基准电桥装置和标准电感器组成。3.2.2 电感工作基准电桥装置基于麦克斯韦维恩电桥原理，在频率100Hz、1kHz或10kHz下开展电感量值传递，测量范围为1uH100H,相对扩展不确定度范围为(2×10-53×10-3)(k=2)o3.2.3 电感工作基准中的标准电感器的标称值范围为IUH100H,其频率特性可通过谐振法、网络分析法或二频率法等方法测定，在频率20Hz-10MHZ的电感值由100Hz、IkHZ或10kHz的实际电感值经频率修正后获得，年稳定性指标范围为±(2X10-5-3X10-3),相对扩展不确定度范围为(2×10-53×10-3)(k=2)03.2.4 2.4电感工作基准采用10:1比例比较法进行量程的扩展，采用直接测量法或替代法向下级计量标准中的标准电感器进行量值传递，采用直接测量法向下级计量标准中的标准电感电桥进行量值传递。3.3标准电感器1.1.1 1标准电感器的标称值范围为1H10kH,使用频率范围为20HZ10MHzo1.1.2 标准电感器的准确度等级具体表达分等（别）和级（别）。小于100UH的标准电感器在IkHZ或IokHZ下定等或定级，100UHIH的标准电感器在IkHZ下定等或定级，大于1H的标准电感器在100HZ下定等或定级。1.1.3 通过考查年稳定性并按实际电感值使用的标准电感器，其准确度等级用等（别）表示，共分为0005等、0.01等、0.02等、0.05等和0.1等，主要技术指标如表1所示。表1标准电感器定等（别）主要技术指标准确度等级最大允许偏差年稳定性极限测量不确定度U（k=2）0.005等±0.05%±0.005%；Iyl0.01等±0.1%±0.01%4IrI0.02等±0.2%±0.02%0.05等±0.5%±0.05%I/I0.1等±1%±0.1%；Iyl*表中主要技术指标为定等频率下的约束性指标。1.1.4 通过考查示值相对误差和年稳定性并按示值使用的标准电感器，其准确度等级用级（别）表示，共分为0.01级、0.02级、0.05级、0.1级、0.2级、0.5级和1级，主要技术指标如表2所示。表2标准电感器定级捌）主要技术指标*准确度等级最大允许误差MPE年稳定性极限Y测量不确定度Uri（k=2）0.01级±0.01%+0.01%Tirl0.02级士0.02%士0.02%"J"I/I0.05级±0.05%±0.05%gIyI0.1级士0.1%±0.1%-5"IyI0.2级±0.2%±0.2%0.5级±0.5%±0.5%lxl1级±1%±1%“表中主要技术指标为定级频率下的约束性指标。3. 3.50.005等、0.01等/级标准电感器的标称值范围为100UH100HQ02等/级、0.05等/级标准电感器的标称值范围为10H-IkH,0.1等、0.1级1级标准电感器的标称值范围为IUH10kHo4. 3.6标准电感器采用替代法向下级计量标准中的标准电感器或工作计量器具中的电感器和电感箱进行量值传递，采用直接测量法向下级计量标准中的标准电感电桥或工作计量器具中的电感电桥进行量值传递，当涉及量程扩展时采用比例替代法或测量比例的直接测量方法进行量值传递。3.4标准电感电桥1. 4.1标准电感电桥的测量范围为IUH10kH,频率范围为20HzlOMHz。2. 4.2标准电感电桥在100HZ或IkHZ下定级，共分为0.01级、0.02级、0.05级、0.1级、0.2级、0.5级和1级，主要技术指标如表3所示。表3标准电感电桥定级(别)主要技术指标准确度等级最大允许误差MPE测量不确定度Ur(k=2)0.01级±0.01%YIMPEI0.02级±0.02%4IMPEI0.05级士0.05%4IMPEI0.1级+0.1%4IMPEI0.2级±0.2%yIMPEI0.5级士0.5%yIMPEI1级±1%4IMPEI*表中主要技术指标为定级频率下的约束性指标。3. 4.30.01级标准电感电桥的测量范围为100H100H,0.02级、0.05级标准电感电桥的测量范围为IOUHIkH,0.1级1级标准电感电桥的测量范围为H10kHo4. 4.4标准电感电桥采用直接测量法向下级计量标准中的标准电感器或工作计量器具中的电感器和电感箱进行量值传递，当涉及量程扩展时采用测量比例的直接测量方法进行量值传递。4工作计量器具5. 1电感器和电感箱电感器和电感箱的标称值范围为1UH10kH,频率范围为20Hz-IOMHz,最大允许误差(MPE)范围为±(1X10-41X10-1)。4.2电感电桥电感电桥的测量范围为IUHIOkH,频率范围为20HZ10MHz,最大允许误差(MPE)范围为±(1X10-4IX10-1)。5电感计器具检定系统表框图电感计量器具检定系统表框图如图1所示。计St荔准1.电容计量基准：电阻计量基准电感基准(10mH,100mH),1kHzUrer=4×10-6(k=2)（过渡传递法）电感工作基准lH100H：100HzJkHz,10kHz：Ue=(2×10s-¾<-lA¾=MIi|1H100H,20Hz10MHZ=±(2×10-5'3×10-3)；1.g=(2×l()53xlO2)k=2)；替代法）IT街"：；法）().005等、0.01等/级标准电感器100lI-10011.20IIz-IOMIIzYz±(5×10-5),±(l×10-4)Um(是3)Y(k=2)0.01级标准电感电桥100r100Hf20Hz-IOMU7MPE:±lxl04ITA=ZnMPPKk0替代法）直接测量法）0.02等/级、0.05等/级标准电感器IOll-lkH,20Hz-IOMHz%"2x伊-5xlO-l>0.02级、().05级标准电感电桥IOHlkH,20Hz-IOMHzMPEr±(2×10-,'5×104)Um-IIY(k=2)替代法宜接测量法）直接测量法）0.1等、0.1级级标准电感器lH10kH20Hz<10MHzy±(xgxWk=2)0.1级1级标准电感电桥lIM0kH,20.Hz10MHzMPE:±(H103l×102)UU=3MPE(k=2)工作计S器具直接测量法）电感器和电感箱lH-IOkH,20Hz-IOMHzMPE*lxl04lxl0-)（'用泗5法）电感电桥lH-10kH,20Hz-10MHzMPE±(lxlO4lxli)注：I工作计量器具可能会有新的产品或不同的名称，在检定系统表中不可能全部列出。对未列入检定系统表的:作计量器具，必要时可根据其被测量、测量范围和工作原理，参考检定系统表中列出的工作计量器具的测量范困和工作原理，确定适合的量值传递途径。2Ue-相对扩展不确定度：Y一年稳定性极限：MPE-最大允许误差。3框图中计量标准（除电感工作基准外）的技术指标为定等/定级频率下的约束性指标，图1电感计器具检定系统表框图
