重庆《钢-混凝土组合梁板结构技术标准》（征求意见稿）.docx

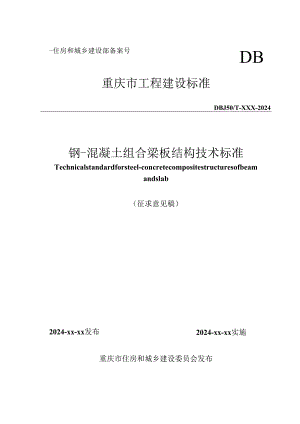

DB-住房和城乡建设部备案号重庆市工程建设标准DBJ50/T-XXX-2024钢-混凝土组合梁板结构技术标准Technicalstandardforsteel-concretecompositestructuresofbeamandslab（征求意见稿）2024-xx-xx实施2024-xx-xx发布重庆市住房和城乡建设委员会发布1总则12术语和符号22.1 术语22.2 符号33基本规定64材料94.1 一般规定94.2 混凝土94.3 钢材与钢筋124.4 钢筋桁架154.5 压型钢板164.6 连接材料175结构设计215.1 一般规定215.2 型钢混凝土框架梁255.3 钢与混凝土组合梁315.4 压型钢板组合楼板415.5 钢筋桁架楼承板466构件生产与运输626.1 一般规定626.2 生产准备636.3 钢筋加工656.4 型材制作676.5 构件制作696.6 构件检验726.7 成品运输与堆放737施工767.1 一般规定767.2 施工准备777.3 构件安装797.4 混凝土浇筑867.5 安全与环保878质量验收888.1 一般规定888.2 检验898.3 主控项目908.4 一般项目939本标准用词说明9710引用标准名录98条文说明101Contents1 GeneralProvisions12 TermsandSymbols22.1 Terms22.2 Symbols33 BasicRequirements64 Material94.1 GeneralRequirements94.2 Concrete94.3 SteelsandReinforcedBar124.4 SteelBarTruss154.5 ProfiledSteelPlate164.6 ConnectionMaterials175 StructuralDesign215.1 GeneralRequirements215.2 SteelReinforcedConcreteFrameBeams255.3 Steel-ConcreteCompositeBeams315.4 CompositeFloorSlabsMadeofProfiledSteelPlates415.5 TrussDeck466 ComponentProductionandTransportation626.1 GeneralRequirements626.2 Preparation636.3 ReinforcementProcessing656.4 ProfileProduction676.5 ComponentFabrication706.6 ComponentInspection726.7 TransportandStacking737 ConstructionandErection767.1 GeneralRequirements767.2 ErectionPreparation777.3 InstallationandConnection807.4 Concreting867.5 SafetyandEnvironmentalProtection878 EngineeringAcceptance888.1 GeneralRequirements888.2 Inspect908.3 MainControlProject928.4 GeneralProject939 ExplanationofWordinginThisStandard9710 1.istofQuotedStandards98ExplanationofProvisions1021总则11 0.1为规范钢-混凝土组合梁板结构的设计、生产、施工及验收，做到技术先进、安全适用、节能环保、确保质量，制定本标准。12 0.2本标准适用于钢-混凝土组合梁板结构的建筑工程及市政工程，设计、生产、施工与验收。13 0.3钢-混凝土组合梁板结构的设计、生产、施工及验收除应执行本标准的规定外，尚应符合国家及重庆市现行相关标准的规定。2术语和符号2.1 术语2.1.1 叠合层cast-in-situconcretetopping预制混凝土板上部按设计要求配筋并浇筑混凝土的现浇层。2.1.2 钢-混凝土组合梁板结构构件steel-concretecompositestructuralcomponentsofbeamandslab由钢、混凝土预制成的梁、板构件，包括型钢混凝土框架梁、钢与混凝土组合梁、压型钢板组合楼板及钢筋桁架楼承板。2.1.3 型钢混凝土框架梁steelreinforcedconcreteframebeams钢筋混凝土截面内配置型钢的框架梁。2.1.4 钢与混凝土组合梁steelandconcretecompositebeams混凝土翼板与钢梁通过抗剪连接件组合而成能整体受力的梁。2.1.5 压型钢板组合楼板profiledsteelsheeting-concretecompositeslabs压型钢板上现浇混凝土组成压型钢板与混凝土共同承受载荷的组合板。2.1.6 钢筋桁架楼承板steel-barstrussdeck由钢筋桁架与底模连接组合而成，且在施工阶段承受全部施工荷载的组合承重板，分为焊接式钢筋桁架楼承板、可拆底模钢筋桁架楼承板及免拆底模钢筋桁架楼承板。2.1.7 钢-混凝土组合梁板结构steel-concretecompositestructuresofbeamandslab由钢-混凝土组合梁板结构构件通过可靠方式连接，并与现场后浇混凝土形成整体受力的组合结构。包括型钢混凝土框架梁结构、钢与混凝土组合梁结构、压型钢板组合楼板结构及钢筋桁架楼承板结构。2.1.8 后浇带式整体接缝monolithicconnectionW讪postpouringstrip相邻叠合板之间采用后浇带连接，且板底纵向钢筋在后浇带内搭接，能可靠连续传递内力的一种接缝形式。【条文说明】后浇带式接缝可设计成为整体接缝。大量试验研究和工程应用表明，后浇带式整体接缝的桁架叠合板，其结构性能与现浇板相当，可按现浇板设计。后浇带式整体接缝的设计方法和构造措施在装配式混凝土建筑技术标准GB/T51231和装配式混凝土结构技术规程JGJ1中已有规定，本标准中的规定与其一致。2.1.9 密拼式整体接缝monolithicconnectionwithoutgap相邻叠合板之间采用密拼形式，通过在叠合面上配置间接搭接钢筋等措施，能可靠连续传递内力的一种接缝形式。【条文说明】密拼式接缝也可设计成为整体接同济大学、龙信建设集团有限公司、浙江工业大学工程设计集团有限公司等单位的试验研究表明，密拼接缝处采用合理的构造措施后，其结构性能可与现浇板相当。在借鉴国外相关标准的基础上，结合试验研究成果和工程应用经验，钢筋桁架混凝土叠合板应用技术规程T/CECS715-2020中提出了密拼式整体接缝的设计方法和构造措施。2.1.10 密拼式分离接缝separatedconnectionwithoutgap相邻叠合板之间采用密拼形式，且无内力传递需求的一种接缝形式。【条文说明】分离接缝通常采用密拼式做法，连接节点构造相对简单，常用于单向板板侧及非受力方向接缝处。2.2 符号2.2.1 材料性能A一混凝土轴心抗压强度设计值；6、一一普通钢筋的抗拉、抗压强度设计值；f1混凝土抗拉强度设计值；4一一钢梁腹板的抗剪强度设计值。2.2.2 作用和作用效应M1.Ia、M梁左、右端顺时针或逆时针方向按实配钢筋和型钢截面积、材料强度标准值，且考虑承载力抗震调整系数的正截面受弯承载力所对应的弯矩值；MIMf)考虑地震作用组合的梁左、右端顺时针或逆时针方向弯矩设计值；V剪力最大设计值;PS板端剪力设计值；味一一板端受剪承载力设计值；%梁剪力设计值；KGb考虑地震作用组合时的重力荷载代表值产生的剪力设计值，可按简支梁计算确定；2.2.3 几何参数8建筑平面宽度；1.建筑平面长度；ho钢-混凝土叠合板截面有效高度；hw钢梁的腹板高度；rw一一钢梁的腹板厚度；Aa一一计算宽度内压型钢板组合楼板截面压型钢板面积；4:2桁架式钢板混凝土叠合板后浇混凝土叠合层截面面积；Asd垂直穿过桁架式钢板混凝土叠合板板端竖向接缝的所有钢筋面积;B长期荷载作用下的截面抗弯刚度；E钢的弹性模量；G一一钢-混凝土组合梁的换算截面惯性矩；x压型钢板组合楼板强边计算宽度的截面惯性矩；Iy压型钢板组合楼板弱边方向计算宽度的截面惯性矩，只考虑压型钢板肋顶以上混凝土的厚度；4长期荷载作用下的平均换算截而惯性矩；Ad一长期荷载作用下未开裂换算截面惯性矩及开裂换算截面惯性矩；2e有效边长比；>Iy压型钢板组合楼板强边、弱边方向的跨度；a剪跨；In梁、板的净跨。2.2.4 计算系数及其他底E一一承载力抗震调整系数；刚度折减系数；m、k剪切粘结系数；延一一钢与混凝土弹性模量的比值。3基本规定2.2.5 钢-混凝土组合梁板结构的建筑设计应遵循少规格、多组合的原则。【条文说明】钢-混凝土组合梁板结构的建筑设计，应在满足建筑功能的前提下，实现基本单元的标准化定型，以提高定型的标准化建筑构配件的重复使用率，这将非常有利于降低造价。3.0.2钢-混凝土组合梁板结构的设计应符合现行国家标准混凝土结构设计规范GB50010和组合结构设计规范JGJ138的要求，并宜符合下列规定：1应采取措施加强结构的整体性；2宜采用高强混凝土、高强钢筋；3节点和接缝应受力明确、构造可靠，并应满足承载力、延性和耐久性等要求；4应根据连接节点和接缝的构造方式和性能，确定结构的整体计算模型。【条文说明】钢-混凝土组合梁板结构的设计首先应满足国家标准混凝土结构设计规范GB50010中“基本设计规定”的各项要求。本标准的各项基本规定主要是根据钢-混凝土组合梁板结构自身的特点，强调提出的附加要求。对于在偶然作用下，可能导致连续倒塌的钢-混凝土组合梁板结构，应根据国家标准混凝土结构设计规范GB50010的要求。钢-混凝土组合梁板结构的设计，应注重概念设计和结构分析模型的建立，以及预制构件的连接设计。本版标准对于高层钢-混凝土组合梁板结构设计的主要概念，是在选用可靠的预制构件受力钢筋连接技术的基础上，采用预制构件与后浇混凝土相结合的方法，通过连接节点合理的构造措施，将钢-混凝土组合梁板结构连接成一个整体，保证其结构性能具有与现浇混凝土结构等同的整体性、延性、承载力和耐久性能，达到与现浇混凝土等同的效果。钢-混凝土组合梁板结构成败的关键在于预制构件之间，以及预制构件与现浇和后浇混凝土之间的连接技术，其中包括连接接头的选用和连接节点的构造设计。欧洲FIB标准将装配式结构中预制构件的连接设计要求归纳为：标准化、简单化、抗拉能力、延性、变形能力、防火、耐久性和美学等八个方面的要求，即节点连接构造不仅应满足结构的力学性
