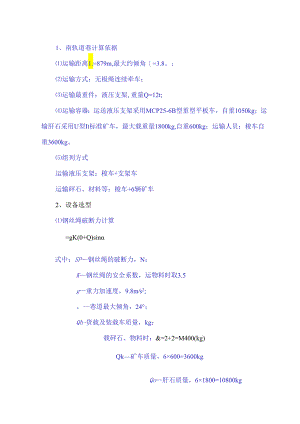

1、南轨道巷计算依据运输距离1.=879m,最大约倾角=3.8。；运输方式：无极绳连续牵车；运输最重件：液压支架,重量Q=12t;运输容器：运送液压支架采用MCP25-6B型重型平板车，自重1050kg；运输肝石采用U型It标准矿车，最大载重量1800kg,自重600kg；运输人员：梭车自重3600kg。组列方式运输液压支架：梭车+支架车运输砰石、材料等：梭车+6辆矿车2、设备选型钢丝绳破断力计算=gK(0+Q)sin式中：SP钢丝绳的破断力，N；K钢丝绳的安全系数，运物料时取3.5g重力加速度，9.8ms2;。巷道最大倾角，24°；Qh-货载及装载车质量，kg；载砰石、物料时：&=2+2=M400(kg)Qk矿车质量，6×600=3600kgQo肝石质量，6×1800=10800kg载最重件时：Q"+0=26000(kg)QP平板车质量，1200kgQg最重件质量，24800kgQj-梭车质量，3600kg；贝!)：运输肝石、材料时钢丝绳破断力：Sp=9.8×3.5×(3600+10800)×sin24o=200895N=200.9kN运输最重件时钢丝绳破断力：Sp2=9.8×3.5×(3600+26000)×sin24o=425025N=425kN钢丝绳按照运输最重件的情况，并根据无极绳连续牵引车使用钢丝绳范围，选用28NAT6×19S+IWR-1670ZS-466318,技术参数如下：d=28mmPk=3.18kgm=1670MPaZf=609.5kN牵引”计算/=(0+QJ(/cos+sin)g/100O+2Bg1./1000式中：F-牵引力，kN；人一运行阻力系数，取0.02；一钢丝绳摩擦阻力系数，取0.25；Qh-货载及装载车质量，kg,取值同前；Qj-梭车质量，kg,取值同前；Pk-钢丝绳单重，3.18kgm;1.一运输距离，150Om按运输最重件的工况计算最大运行阻力，则:Fi=(3600+26000)×(0.02cos240+sin240)×9.8÷1000+2×0.25×3.18×9.8×1500÷1000=146.7kN设计选用SQ-130/200P型无极绳牵连续牵引车，主要技术参数入下表:技术参数名称技术参数设备型号SQ-130/200P技术参数最大牵引力kN130牵引速度（ms）0-1.25-2.5调速方式变频调速滚筒直径（mm）1600电机功率200kW轨距（mm）600轨道形式30kg普轨最大运距（m）<2000最小水平转弯半径（m）9最小垂直转弯半径（m）15操作方式变频调速钢丝绳规格28NAT6×19S+IWR-1670ZS-432289电压（V）660电动机功率验算N=KFv=1.1×146.7×1/0.85=189.8kW式中：K备用系数，取K=1.hV无极绳运输速度，取v=lms;机械传动效率，7/=0.85o配套YB1.系列电机，额定功率200kW,电压等级660V满足要求。3.钢丝绳强度验算系统布置见图:钢丝绳张力计算n式中：厂一牵引力，运物料时R=I46.7kNSl钢丝绳最小张力，kNS4钢丝绳最大张力，kN一钢丝绳与驱动轮的摩擦阻力系数，取0.14a钢丝绳在驱动轮的总尾包角，711一摩擦力备用系数，1.11.2,取1.15则：运输物料时：钢丝绳最小张力，=萼=8.14(kN)e-1钢丝绳最大张力S4=S1+=8.14+146.7=154.84(kN)校验安全系数根据煤矿安全规程规定：运输物料时安全系数不小于K=5-O.OO11.=5-0.001x1500=3.5。安全系数校验：运输物料时：=fS4=609.5154.84=3.94>3.5,满足要求式中：牙一最小钢丝破断拉力总和，524.4kN
