银行计算机储蓄系统需求分析范文.docx

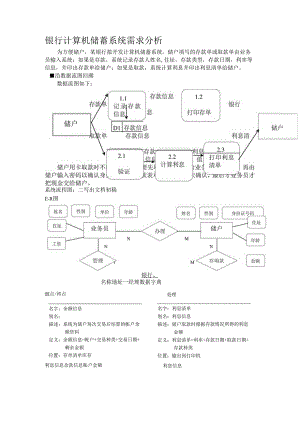

银行计算机储蓄系统需求分析为方便储户，某银行拟开发计算机储蓄系统。储户填写的存款单或取款单由业务员输入系统；如果是存款，系统记录存款人姓名,住址，存款类型，存款日期，利率等信息，并印出存款单给储户；如果是取款，系统计算利息并印出利息清单给储户。沿数据流图回溯数据流图如下：系统流程图：二写出文档初稿E-R图银行、名称地址一经理数据字典处理源点/终点名字：余额信息别名：描述：系统为储户每次交易后结算的帐户余额资料定义：余额信息=帐户+交易种类+交易日期+剩余金额位置：存单清单库存名字：利息清单别名：利息信息描述：储户取款时根据存款情况所得的利息金额定义：利息清单=利率+存款日期+取款日期+存款种类位置：输出到打印机利息信息利息信息余款信息账户金额IPO图系统：银行储蓄系统王鹏模块：账户余额及利率算法密码口令算法信息更新算法（包括存、取款金额余额利息）打印内容控制算法日期:2009.10.14罩号：被调用:调用：输入：储户姓名、住址、存款金额、取款金额。输出：储户姓名、存款金额、存款日期、取款金额、取款日期账户余额、利率、利息处理：账户余额=存入金额+利息-取出金额利息=本金*利率*年利率局部数据元素：储户住址、账号、存款期限、注释：定期存款不到期取出时，利率按活期计算。三定义逻辑系统如果是存款，储户填写存款单，然后交给业务员键入系统，同时系统还要记录存款人姓名、住址（或号码）、身份证号码、存款类型、存款日期、利率及密码（可选）等信息，完成后由系统打印存款单给储户。如果是取款，储户填写取款单交给业务员，业务员把取款金额输入系统并要求储户输入密码以确认身份，核对密码正确无误后系统计算利息并印出利息清单给储户O四细化数据流图细化的数据流图如下:存款流程图需要设置密码（可选）的数据流图为根基，对系统需求做进一步分析。随着分析过程的进展，通过询问与答复的反复循环，将把目标系统定义得越来越准确。最终，用正式文档“软件需求规格说明书准确地记录下来。六技术审查和管理审查由一些有经历的系统分析员来审查这份文档，审查的目的是发现错误和遗漏，而不是对前一阶段的工作进展批评或争论。
