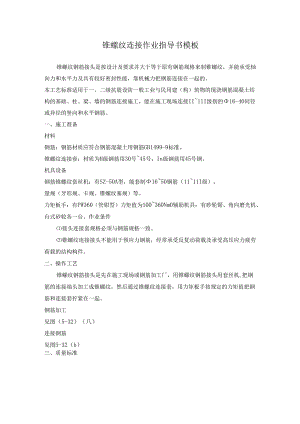

锥螺纹连接作业指导书模板.docx

锥螺纹连接作业指导书模板锥螺纹钢筋接头是按设计及要求并大于等于原有钢筋规格来制锥螺纹，并能承受轴向力和水平力及具有较好密封性能，靠机械力把钢筋连接在一起的。本工艺标准适用于一、二级抗震设防一般工业与民用建（构）筑物的现浇钢筋混凝土结构的基础、柱、梁、墙的钢筋连接施工，能在施工现场连接II11I级别的16-40同径或异径的竖向和水平钢筋。一、施工准备材料钢筋：钢筋材质应符合钢筋混凝土用钢筋GB1499-9标准。锥螺纹连接套：材质为H级钢筋用30号45号；In级钢筋用45号钢。机具设备钢筋锥螺纹套丝机：有SZ-50A型，能套制1650钢筋（1111I级）。量规（牙形规、卡规、锥螺纹塞规）等。力矩板手：有PW360（管钳型）力矩值为100360Nm0辅助机具：有砂轮锯、角向磨光机、台式砂轮各一台。作业条件接头连接套规格必须与钢筋规格一致。锥螺纹连接接头不能用于预应力钢筋，经常承受反复动荷载及承受高压应力疲劳荷载的结构构件。二、操作工艺锥螺纹钢筋接头是先在施工现场或钢筋加工厂，用锥螺纹钢筋接头用套丝机,把钢筋的连接端头加工成锥螺纹，然后通过锥螺纹连接套，用力矩板手按规定的力矩值把钢筋和连接套拧紧在一起。钢筋加工见图（5-32）（八）连接钢筋见图5-32（b）三、质量标准保证项目钢材材质符合钢筋GB1499-91的标准接头连接套有质量检验单和合格证。连接钢筋接头强度必须达到钢材强度值，按每种规格接头，以300个为一批（不足300个仍为一批）每批三根接头，超过8%为合格，试件长度不小于600mm作拉伸试验。基本项目钢筋套丝质量必须符合要求，要求逐个用月牙形规和卡规检查。要求牙形与牙形规的牙形吻合，小端直径不得超过允许值。钢筋螺纹的完整牙数不小于规定牙数。接完的钢筋接头必须用油漆作标记，其外露丝扣不得超过一个完整丝扣。四、施工注意事项避免工程质量通病连接套规格必须与钢筋一致。接连钢筋时必须将力矩板手调到规定钢筋接头拧紧值，不要超过扭紧力矩值。主要安全技术措施锥螺纹钢筋接头套丝及连接钢筋的操作人员必须经过培训、考核、持证上岗。进行高空作业和用电操作人员须遵守建筑安装工程安全技术规程。产品保护被连接的钢筋套丝质量经检验合格后，成品用塑料保护盖保护。
