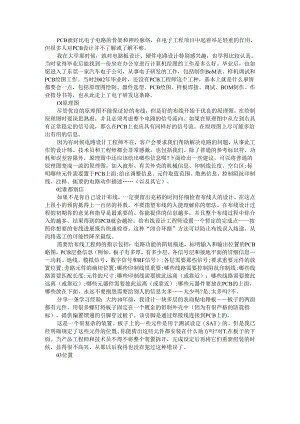

PCB布局思路分析(课件).docx

PCB就好比电子电路的骨架和神经脉络，在电子工程项目中起着举足轻重的作用，但很多人对PCB设计并不了解或了解不够。我在大学那时候，就对电路板设计、硬件电路设计特别感兴趣，也学得比较认真。当时觉得毕业后能找到一份坐在办公室进行计算机绘图的工作是多么好。毕业后，也如愿进入了东莞一家汽车电子公司，从事电子研发的工作，包括制作BoM表、样机调试和PCB绘图工作。当时2002年毕业时，还没有PCB工程师这个工种，基本上就是什么事情都要会一点，包括原理图绘制、器件选型、PCB绘图、样板焊接、调试、BOM制作、作业指导书等，也从此走上了电子研发这条路。Ol原理图尽管优良的原理图不能保证好的布线，但是好的布线开始于优良的原理图。在绘制原理图时要深思熟虑，并且必须考虑整个电路的信号流向。如果在原理图中从左到右具有正常稳定的信号流，那么在PCB上也应具有同样好的信号流。在原理图上尽可能多给出有用的信息。因为有时候电路设计工程师不在，客户会要求我们帮助解决电路的问题，从事此工作的设计师、技术员和工程师都会非常感激，也包括我们。除了普通的参考标识符、功耗和误差容限外，原理图中还应该给出哪些信息呢?下面给出一些建议，可以将普通的原理图变成一流的原理图。加入波形、有关外壳的机械信息、印制线长度、空白区;标明哪些元件需要置于PCB上面;给出调整信息、元件取值范围、散热信息、控制阻抗印制线、注释、扼要的电路动作描述（以及其它）。02谁都别信如果不是你自己设计布线，一定要留出充裕的时间仔细检查布线人的设计。在这点上很小的预防抵得上一百倍的补救。不要指望布线的人能理解你的想法。在布线设计过程的初期你的意见和指导是最重要的。你能提供的信息越多，并且整个布线过程中你介入的越多，结果得到的PCB就会越好。给布线设计工程师设置一个暂定的完成点按照你想要的布线进展报告快速检查。这种“闭合环路”方法可以防止布线误入歧途，从而将返工的可能性降至最低。需要给布线工程师的指示包括：电路功能的简短描述，标明输入和输出位置的PCB略图，PCB层叠信息（例如，板子有多厚，有多少层，各信号层和接地平面的详细信息功耗、地线、模拟信号、数字信号和RF信号）;各层需要那些信号;要求重要元件的放置位置;旁路元件的确切位置;哪些印制线很重要;哪些线路需要控制阻抗印制线;哪些线路需要匹配长度;元件的尺寸;哪些印制线需要彼此远离（或靠近）；哪些线路需要彼此远离（或靠近）;哪些元器件需要彼此远离（或靠近）;哪些元器件要放在PCB的上面，哪些放在下面。永远不要抱怨需要给别人的信息太多太少吗?是;太多吗?不。分享一条学习经验：大约10年前，我设计一块多层的表面贴电路板板子的两面都有元件。用很多螺钉将板子固定在一个镀金的铝制外壳中（因为有很严格的防震指标）。提供偏置馈通的引脚穿过板子。该引脚是通过焊接线连接到PCB上的。这是一个很复杂的装置。板子上的一些元件是用于测试设定（SAT）的。但是我已经明确规定了这些元件的位置。你能猜出这些元件都安装在什么地方吗?对T,在板子的下面。当产品工程师和技术员不得不将整个装置拆开，完成设定后再将它们重新组装的时候，显得很不高兴。从那以后我再也没有犯过这种错误了。03位置正像在PCB中，位置决定一切。将一个电路放在PCB上的什么位置，将其具体的电路元件安装在什么位置，以及其相邻的其它电路是什么，这一切都非常重要。通常，输入、输出和电源的位置是预先确定好的，但是它们之间的电路就需要“发挥各自的创造性”了。这就是为什么注意布线细节将产生巨大回报的原因。从关键元件的位置入手，根据具体电路和整个PCB来考虑。从一开始就规定关键元件的位置以及信号的路径有助于确保设计达到预期的工作目标。一次就得到正确的设计可以降低成本和压力也就缩短了开发周期。另外，说点有意思的，PCB板上那些“特殊焊盘”第一个，泪滴焊盘I-I5R4>c=H仔湖认外粗前跖这几个*色内评盘的变化泪滴是焊盘与导线或者是导线与导孔之间的滴装连接过度，设置泪滴的目的是在电路板受到巨大外力的冲撞时，避免导线与焊盘或者导线与导孔的接触点断开，另外，设置泪滴也可使PCB电路板显得更加美观。teardrop的作用是避免信号线宽突然变小而造成反射，可使走线与元件焊盘之间的连接趋于平稳过渡化，解决了焊盘与走线之间的连接容易断裂的问题。1、焊接上，可以保护焊盘，避免多次焊接是焊盘的脱落2、加强连接的可靠性(生产是可以避免蚀刻不均，过孔偏位出现的裂缝等)3、平滑阻抗，减少阻抗的急剧跳变在电路板设计中，为了让焊盘更坚固，防止机械制板时焊盘与导线之间断开,常在焊盘和导线之间用铜膜布置一个过渡区，形状像泪滴，故常称做补泪滴(Teardrops)第二个，放电齿此物被称之为放电齿、放电间隙或者火花间隙。采用放电间隙(SParkgaPS)放电间隙是一对指向彼此相对的锐角的三角形，指尖相距最大IOmil最小6mil。一个三角形接地，另一个接到信号线。此三角形不是一种元件，而是由在PCB布线过程中使用铜箔层作出来的。这些三角形需设置在PCB板的顶层(componentside),且不能被防焊涂料所笼盖。1、在开关电源浪涌测试或者ESD测试时共模电感两端将产生高压，出现飞弧。若与周围器件间距较近，可能使周围器件损坏。因此可在其上并联一个放电管或压敏电阻限制其电压，从而起到灭弧的作用。放置防雷器件效果很好但是成本比较高。2、另一种办法是在PCB设计时，在共模电感两端加入放电齿，使得电感通过两放电尖端放电，避免通过其他路径放电，从而使得对周围和后级器件的影响减到最小。放电间隙不需要另外的成本，在画PCb板时画上去就可以了，但是需要特别留意的是此种形式的放电间隙为空气形式的放电间隙，只能在偶有ESD产生的环境中使用。若在经常有ESD发生的场合中使用，则放电间隙间会因为常常的放电而在两个三角点上产生积碳，并终极在放电间隙上造成短路，并造成信号线的永久对地短路，从而造成系统的故障。其实，PCB设计的乐趣有很多，只有去实践，才会有深刻体会。看到这篇文章，如果朋友们对PCB设计有任何感触，可以在评论下方留言一起交流。分析好整个电路原理以后，就可以开始对整个电路进行布局布线，下面，给大家介绍一下布局的思路和原则。1、首先，我们会对结构有要求的器件进行摆放，摆放的时候根据导入的结构，连接器得注意1脚的摆放位置。2、布局时要注意结构中的限高要求。4、整体布局要考虑散热。1Mil6、布局时自要电电好电源流向.评估好电源通道7、高速、中速、低速电踹要分开8、屈电流、高电压、强轨射元器件远JJ弱电流、低电用、依礴元器件.9、模拟、数字、电源、保护电路要分开.10、接口保护送件应尽址懦近接UttHIK接11保护器件排放题序要求:(1) 一电源防雷保护器件的顺序是:电阻、保险过、抑制:极管、EMI逑波器、电悠或者共模电修.对于原理图缺失上面任由:器件项廷布局：(2) 股对接口信号的保护器件的题序是：ESD(TVSi?h隔离安乐者、共松电博、电容、电讯,对于原理图缺失上面任意器件顺延布局:严格按照原理图的敢印(要有判断原理图是否正确的能力)进行“字里”布国.12、电平变换芯片(如RS232饰近连接揶如申放置.13、易殳ESDF扰的零件如NMOS、CMOS器件等尽选离易受ESD卜优的区域加单板的边缘区域).14、时钟器件布局:(I)晶体、岛振知时钟分J器与相关的IC器件要尽吊拳近：(2)时钟电路的迩波58(乐M采用“FT型浊波)要靠近时钟电路的电源粕入管到：(3)品振和时钟分刖器的粕出是否申接个22欧姆的电讯：(4)时钟分厢器没用的输出钟脚是否通过也讯接地：(5)晶体、晶振和时钟分配湍的布局要注意远离大功率的元器件、散热器等发热的器件:(6)品振邱离板边和接口器件是否大PIinch.15、开美电源是仃远离ADXDA转换器、模拟器件、敢感器件、时钟器件.16、开关电源布用要紧潴输入'粕出要分开.严格按照原理图的要求进行布局,不要将开关电源的电容随意放置.11.*wan.CeHd>'J-亿"Ml;C9u*t*11tlfrf<.<jW.fMBttMK<1V<JU*iKAMMttdfrMA.
