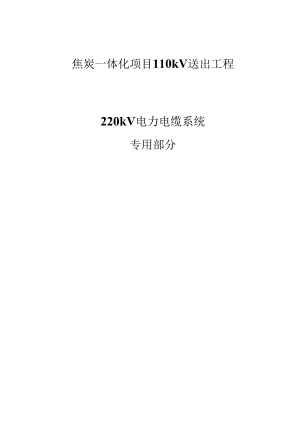

    220kV电力电缆系统专用技术规范.docx

    焦炭一体化项目110kV送出工程220kV电力电缆系统专用部分1范围1472规范性引用文件1473术语和定义1474标准技术参数1475组件材料配置表1596使用环境条件表1597投标人应提供的设备图纸及资料表160220kV电力电缆系统专用部分1范围本部分规定了22OkV电力电缆系统招标的技术参数、项目需求等相关内容。本部分适用于220kV电力电缆系统招标。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注FI期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。3术语和定义下列术语和定义适用于本文件。1.1 1招标人bidder提出招标项目,进行招标的法人或其他组织。1.2投标人tenderer响应招标、参加投标竞争的法人或者其他组织。1.3卖方seller提供本部分货物和技术服务的法人或其他组织,包括其法定的承继者。1.4买方buyer购买本部分货物和技术服务的法人或其他组织,包括其法定的承继者和经许可的受让人。4标准技术参数技术参数特性表是国家电网公司对采购设备的基础技术参数要求,在招投标过程中,投标人应依据招标文件,对技术参数特性表中标准参数值进行响应。220kV电力电缆系统技术参数特性见表U表1技术参数特性表项目单位标准参数值备注电缆结构技术参数导体材料铜结构分割导体对应100Omm2截面及以1.表1(续)项目单位标准参数值备注导体标称截面mm21600最少单线根数X单线宜径根Xmm170(单线直径由投标人提供)对应160Omm2截面导体外径及其偏差mm(投标人提供)导体半导电屏蔽层绕包半导电带(层X厚)层×mm(投标人提供)挤包半导电层厚度mm(投标人提供)绝缘平均厚度不小于标称厚度/mmmm24.0对应160Omm2截面最薄点厚度不小于mm95%/最大厚度不大于mm105%r偏心度不大于%6项目单位标准参数值备注绝缘半导电屏蔽层厚度mm(投标人提供)外径及其偏差mm(投标人提供)缓冲层绕包半导电弹性材料(层X厚)层×mm(投标人提供)绕包具有纵向阻水功能的半导电阻水膨胀带弹性材料(层X厚)层×mm(投标人提供)金属套材料挤包皱纹相套皱纹套波峰外径mm(投标人提供)皱纹套波谷外径mm(投标人提供)皱纹间距mm(投标人提供)铝套铅套(铅合金套)平均厚度不小于标称厚度/mm2.42.63.1对应160Omm2截面2.8平均厚度不小于标称厚度rmm2.8最薄点厚度不小于mm铝套90/%防腐涂层材料电缆沥青加绕一层塑料带或相当材料(投标人提供)外护套材料聚乙烯项目单位标准参数值备注外护套颜色(投标人提供)平均厚度不小于标称厚度fmm5.0最薄点厚度不小于mm90f%导电层导电涂层(投标人提供)挤包半导电层(投标人提供)电缆外径及偏差mm(投标人提供)电缆电气技术参数20C时导体最大直流电阻km0.0113对应160Omm2截面5TC时导体最大交流电阻km(投标人提供)对应100omm2截面及以上20时金属套最大n流电阻km(投标人提供)导体半导电屏蔽层老化前后90时电阻率m1000绝缘半导电屏蔽层老化前后90C时电阻率m500护套挤包半导电层老化前后90C时电阻率m500局部放电(灵敏度5pC或更优,19OkV下)PC无超过申明灵敏度的可检测的放电tan(导体温度950C1000C,127kV下)8×104雷电冲击试验(正负极性各10次)(导体温度95C1(XC)kV1050电缆电容Fkm(投标人提供)出厂工频电压试验(3Omin)kV318安装后交流电压试验(6Omin)kV216出厂外护套负极性宜流试验(Imin)kV25安装后外护套负极性直流试验(Imin)kV10外护套雷电冲击电压试验(正负极性各10次)kV47.5项目单位标准参数值备注外护套的绝缘电阻Mkm(投标人提供)电缆非电气技术参数表绝缘老化前抗张强度不小于MPa12.5老化前断裂伸长率不小于%200老化后抗张强度变化率不超过%±25老化后断裂伸长率变化率不超过%+25电缆段老化后抗张强度变化率不超过%±25电缆段老化后断裂伸长率变化率不超过%±25绝缘收缩试验不大于%4热延伸负荷下伸长率不大于%125冷却后永久伸长率不大于%10微孔、杂质和突起大于0.05mm的微孔个0大于0.025mm,小于等于0.05mm的微孔不大于个/10Cm318大于0.125mm的杂质个0大于0.05mm,小于等于0.125mm的杂质不大于个/IOcm'6大于0.16mm的半透明物个0半导电屏蔽层与绝缘层界面大于0.05mm的微孔个0导体半导电屏蔽层与绝缘层界面大于0.08mm突起个0绝缘半导电屏蔽层与绝缘层界面大于0.08mm突起个0外护套PEPVC老化前抗张强度不小于MPa12.512.5老化前断裂伸长率不小于%300150老化后抗张强度不小于MPa12.5老化后断裂伸长率不小于%300150老化后抗张强度变化率不超过%±25老化后断裂伸长率变化率不超过%±25电缆段老化后抗张强度MPa一12.5电缆段老化后断裂伸长率%300150电缆段老化后抗张强度变化率不超过%一+25电缆段老化后断裂伸长率变化率不超过%一±25高温压力试验,压痕深度不大于%5050热冲击试验不开裂项目单位标准参数值备注外护套低温冲击试验不开裂低温拉伸,断裂伸长率不小于%20热失重,最大允许失重mgcm21.5炭黑含量%2.03.0刮磨试验,作用力N应符合JB"10696.6要求金属套焊缝抗张强度不小于MPa(投标人提供)腐蚀扩展,腐蚀范围不大于mm10气密性试验(0.4±0.01)MPa的压力下2h无泄漏电缆其他技术参数电缆在正常使用条件下的寿命年230导体短路电流(250,C)kA,s(投标人提供)金属套短路电流(PE180C,PVC200DkA.s(投标人提供)电缆敷设时的最小弯曲半径m20D电缆运行时的最小弯曲半径m15。电缆敷设时的最大牵引力Nmm2(投标人提供)电缆敷设时的最大侧压力N/m(投标人提供)电缆最大盘长m(投标人提供)电缆盘尺寸mm(投标人提供)电缆质量kg/m(投标人提供)最大卤素含量(低毒电缆)mg/g(投标人提供)最大烟密度(低烟)(投标人提供)电缆燃烧试验(投标人提供)在Um和100%负荷因数时最大允许连续载流量见项目单位敷设具体要求A(投标人提供)户外终端参数基本结构预制绝缘瓷套式导体出线杆材料铜铜规格Omm-1600项目单位标准参数值导体出线杆规格mm2引出端外径mm(投标人提供)防晕罩(投标人提供)上下法兰与套管之间及上法兰与出线杆之间的密封提供试验报告套管技术规范参照GBrT772抗弯矩Nm(投标人提供)内部耐受压力MPa(投标人提供)破坏压力MPa(投标人提供)应力锥材料(投标人提供)结构预制式环氧绝缘体材料环氧树脂结构预制式应力锥压紧装置材料(投标人提供)结构(投标人提供)终端填充剂(材质)(投标人提供)支撑绝缘子(投标人提供)终端规格mm216高度(支架上端至导体引出棒顶端)mm(投标人提供)质量(不包括电缆)kg(投标人提供)额定电压kV127/220最高运行电压kV252雷电冲击耐受电压峰值(正负极性各10次)kV1050额定电流A不小于连接电缆短路电流kA,s不小于连接电缆适应的环境温度范围*C(投标人提供)海拔高度校正系数m(投标人提供)终端允许的地震烈度度(投标人提供)项目单位标准参数值备注最大风速m/s(投标人提供)终端外绝缘爬电距离mm(投标人提供)终端允许的连接导线的水平拉力kN22终端设计使用年限年N30互联箱(接地箱)、过电压限制器、接地电缆技术参数过电压限制器基本结构(投标人提供ImA直流参考电流下参考电压kV(投标人提供)820s,IOkA的冲击残压kV(投标人提供)持续运行电压kV(投标人提供)通流容量(2ms方波冲击电流)(投标人提供)互联箱(接地箱)箱体(投标人提供)结构(投标人提供)项目单位标准参数值互联箱(接地箱)直流耐受电压(Imin)kV20雷电冲击耐受电压(正负极性各10次)kV40防水性能(整箱浸入Im深的水中)IP68同轴电缆内导体
