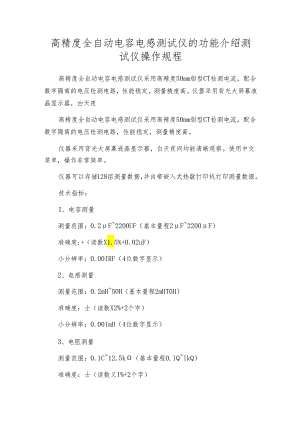

高精度全自动电容电感测试仪的功能介绍 测试仪操作规程.docx

高精度全自动电容电感测试仪的功能介绍测试仪操作规程高精度全自动电容电感测试仪采用高精度50mm钳型CT检测电流，配合数字隔离的电压检测电路，性能稳定，测量精度高。仪器采用背光大屏幕液晶显示器，白天夜高精度全自动电容电感测试仪采用高精度50mm钳型CT检测电流，配合数字隔离的电压检测电路，性能稳定，测量精度高。仪器采用背光大屏幕液晶显示器，白天夜间均能清晰观察。使用中文菜单，操作非常简单。仪器可以存储128组测量数据，并自带嵌入式热敏打印机打印测量数据。技术指标：1、电容测量测量范围：0.2F2200UF（基本量程2F2200F）准确度:+（读数X1.5%+0.02uF）小分辨率：0.00IRF（4位数字显示）2、电感测量测量范围：0.2mH50H（基本量程2mHT0H）准确度：士（读数X2%+2个字）小分辨率：0.00ImH（4位数字显示）3、电阻测量测量范围：0.1C12.5k（基本量程0.lQlkQ）准确度：士（读数义1%+2个字）小分辨率：0.0OlQ（4位数字显示）4、电流测量测量范围：（200mA2A20A（基本量程200mA20A）准确度：±（读数Xl%+2个字）5、供电和试验电源仪器供电电源：交流220V±10%50Hz仪器试验电源：交流30V±10%20A50Hz交流2V±10%20A50Hz6、工作条件环境温度：-1040相对湿度：90%7、输出方式屏幕液晶显示屏面板式热敏打印机8、外形/重量仪器体积：38Omm（长）X295mm（宽）×19Omm（高）仪器重量：6.8kg（不含含测试线）高精度全自动电容电感测试仪变压器输出30V或2V测试电压，通过测试线连接到电容组的两个汇流排上。汇流排电压，又经过测试线引入到仪器内部的电压检测电路上。经过A/D转换器变为数字信号后，通过隔离器件，将信号送到CPUo待测电容Cx的电流，经过钳型CT取样和程控放大后，通过A/D转换器变为数字信号，送到CPU。CPU将收到的数字信号进行处理，并取得电压U和电容电流Ic,然后按：CX=Ic3U计算电容量，3=2f,f为频率。仪器网-专业分析仪器服务平台，实验室仪器设备交易网，仪器行业专业网络宣传媒体。相关热词：等离子清洗机,反应釜,旋转蒸发仪，高精度温湿度计，露点仪，高效液相色谱仪价格，霉菌试验箱，跌落试验台，离子色谱仪价格，噪声计，高压灭菌器，集菌仪，接地电阻测试仪型号，柱温箱，旋涡混合仪，电热套,场强仪万能材料试验机价格，洗瓶机,匀浆机,耐候试验箱，熔融指数仪,透射电子显微镜。绝缘电阻测试仪和摇表有区别吗？绝缘电阻测试仪通常也被称之为数字兆欧表，其常用的测试电压为250v到100OOV不等。可用于测量电力设备的绝缘电阻。摇表有时也被称为兆欧表，其作用与绝缘电阻测试仪一样，用于测量电力设备的绝缘电阻.通常情况下我们可以认为这三种说法是同一概念，但是其中有存在区别。绝缘电阻测试仪主要采用的是指针或者数字显示绝缘电阻值，采用自动升降电压，并且每个表上至少有两个额定电压。摇表主要是指针式显示，需要人工来升降电压，需要人工转速产生一个额定电压，而电压会在转数相对稳定的时候趋于稳定。绝缘电阻测试仪一般采用电动式，测量方便，精确度相对于摇表来说要更高，能自动产生结果，自动化的程度相对而言要更高一些。摇表由于采取手摇式，从操作上来说更为麻烦，因为需要人工手摇来达到额定的电压，操作不方便的同时由于人为原因导致测量的误差较大，精度不高。绝缘电阻测试仪可用于测量各种绝缘参数、吸收比和极化指数等,更为方便。摇表在测量吸收比的时候需要手摇1分钟，然后人工读出15秒和60秒的值，然后人工计算出吸收比。而测极化指数时则需要手摇10分钟。
