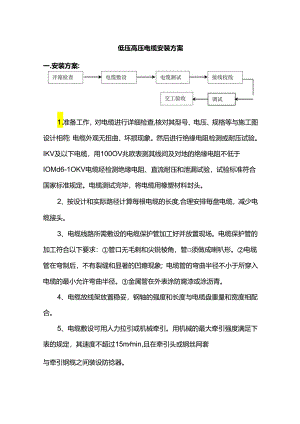

低压高压电缆安装方案.docx

低压高压电缆安装方案一.安装方案:1.准备工作，对电缆进行详细检查,核对其型号、电压、规格等与施工图设计相符；电缆外观无扭曲、坏损现象。然后进行绝缘电阻检测或耐压试验。IKV及以下电缆，用100OV兆欧表测其线间及对地的绝缘电阻不低于IOMd6-1OKV电缆经检测绝缘电阻、直流耐压和泄漏试验，试验标准符合国家标准规定。电缆测试完毕，将电缆用橡塑材料封头。2、按设计和实际路径计算每根电缆的长度,合理安排每盘电缆，减少电缆接头。3、电缆线路所需敷设的电缆保护管加工好并放置现场。电缆保护管的加工符合以下要求：管口无毛剌和尖锐棱角，管须做成喇叭形。电缆管在弯制后，不有裂缝和显著的凹瘪现象；电缆管的弯曲半径不小于所穿入电缆的最小允许弯曲半径。金属管在外表涂防腐漆或涂沥青。4、电缆放线架放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合。5、电缆敷设可用人力拉引或机械牵引。用机械的最大牵引强度满足下表的规定，其速度不超过15mmin,且在牵引头或钢丝网套与牵引钢缆之间装设防捻器。机械的最大牵引强度表牵引方式牵引头钢丝网套受力部位铜芯铅套铝套塑料护套允许牵引强度70104076、电缆敷设时，电缆从盘的上端引出，不使电缆在地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。7、电缆弯曲半径符合规范要求，在沟内敷设有适当的蛇形弯，电缆的两端、中间接头、穿管处、垂直位差处均留有适当的余变。电缆之间，电缆与其它管道：道路、建筑物等之间平行和交叉时的最小净距，满足规范的要求。8、电缆敷设完毕，请建设单位、监理及质量监督部门作隐蔽工程验收，作好记录、签字。9、电缆上面与电缆下面一样,覆盖IoCm砂土或软土,然后用砖或电缆盖板将电缆盖好，覆盖宽度超过电缆两侧5cmo10、回填土及时并分层夯实。11、埋标桩，电缆在拐弯、接头、交叉，进出建筑物等地段设明显的方位标桩。电缆直线段每隔50-100m处加设间距适当的路径标桩。标桩牢固，标志清晰，标桩露出地面以15cm为。二、临时用电措施：1.施工现场的临时用电严格按施工现场临时用电安全技术规范设置。2、配电室要做到五防一通，门向外开，配有安全防护用具和干粉灭器等消防器材，安全警示牌。3、供电系统按三相五线制设置。架空导线采用B1.V型铜芯塑料线截面积16mm2,架设应装设横担和绝缘子,离地面4m,电源线绝缘良好，无老化，破损和漏电。4、照明线路单独设置，线路应用绝缘子固定，电源线采用单相芯橡皮软电缆，灯具的金属外壳应接零保护。5、施工用电要用标准总配电箱、分配电箱、开关箱，并配备干粉灭火机。6、总配电箱、分配电箱和开关箱应设置漏电保护器，应灵敏可靠，漏电保护器的额定漏电工作电流要与工作容量相匹配。电箱进出线从箱体底面进，并有套管分路成束，电箱内的工作零线与保护零线应分别接在各自专用的接线端子板上，金属外壳作接零保护，开关和设备实行一机一闸一保险。7、工地配备十名专职建筑电工驻现场管理施工用电。8、认真做好安全技术交底及使用前验收签证手续。=.施工现场防火防爆.防雷安全措施：1.施工现场防火工作必须逐级实行防火责任制，指定专人负责，保证防火安全措施有效地贯彻执行。2、工地领导应加强对全体职工特别是新职工和民工的防火教育,制订防火制度和公约。3、工地各级领导应定期检查工棚的防火安全工作，发现火险漏洞，必须及时彻底解决。4、工地应普遍地建立义务消防队。义务消防队应建立必要的值班汇报、学习训练等制度。5、要求在办公室、仓库、宿舍安置一定数量的灭火机，在配电室设置干粉式灭火机，并按规定时间更换药物，以免药物失效，由负责安全保卫的同志专门负责。6、工棚内的高度一般不要低于2.5米,工棚的门、窗要向外开。7、燃着的火炉要有看管，人员离去或睡觉时，要将炉门封好。8、加强明火作业管理，电气焊、切割机作业场地半径10米范围内严禁放置易燃易爆物。9、加强对易燃易爆材料管理，油料、漆料等应以消防等级要求入库，仓库应设安全标志牌及消防器材。10、施工现场用电，应严格按照用电安全管理规定，加强电源管理，以便防止电气火灾。
