光伏安装工程质量（管型及共箱母线安装）验收通用标准.docx

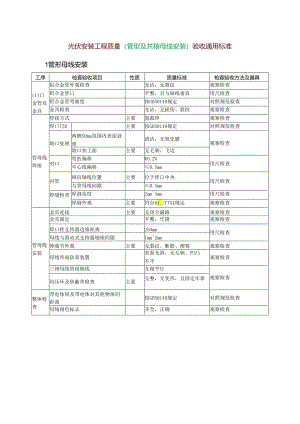

光伏安装工程质量（管型及共箱母线安装）验收通用标准1管形母线安装工序检查验收项目性质质量标准枪查验收方法及器具t11口金管及金具铝合金管外观检查光洁，无裂纹观察检查铝合金管口平整，且与轴线垂直用尺检查铝合金管弯曲度按GB50149规定对照规范检查金具检查光洁，无损伤、裂纹观察检查管母线焊接焊接方式主要氮弧焊观察检查焊口尺R主要按GB50149规定对照规范检查坡口处理两侧50mm范围内表面处理清洁，无氧化膜观察检查坡口加工面主要无毛刺、飞边对口弯折偏移WO.2%用尺检查中心线偏移0.5mm衬管纵向轴线位置主要位于焊口中央用尺检查与管母线间隙0.5mm焊缝检查焊缝高度2mm4mm用尺检查焊缝外观主要符合D1./T754规定观察检查管母线安装金具连接主要无闭合磁路观察检查金具固定平整，牢固观察检查焊口距支持器边缘距离25Omm用尺检查母线与滑动式支持器轴座间隙Imm2mm伸缩节外观主要无裂纹、断股、褶皱观察检查母线终端防晕装置表面光滑，无毛刺、凹凸不平观察检查三相母线管段轴线互相平行观察检查均压环及屏蔽革检查主要完整，无变形，且固定牢靠整体检查带电体间及带电体对其他物体间距离按GB50149规定对照规范检查母线相色标志齐全，正确观察检查2共箱封闭母线的安装工序检查验收项目性质质量标准检查验收方法及器具共箱母线检查外壳外划完整，无裂纹、变形观察检查导体外观无损伤、裂纹、变形观察检查螺接面检查主要光洁、平整，并涂有电力复合脂电缆母线主要无机械损伤绝缘子检查外观检查光洁，完整，无裂纹观察检查底座连接主要螺栓紧固扳动检查绝缘试验绝缘良好用兆欧表测量共箱母线安装相间距离偏差5mm用尺检查导体伸缩节伸缩节外观主要无局部断裂观察检查螺接面保护层涂层适量，均匀螺栓紧固力矩主要按GB50149规定对照规范检查矩形母线安装主要按矩形母线安装规定对照“矩形母线安装”中有关规定检查电缆母线安装主要按电缆线路规定对照“电缆线路”中有关规定检查母线长度超过300m400m需换位处主要不小于一个循环或按设计规定观察及对照设计图检查重型母线与设备间软连接连接线截面不小于母线截面用尺检查外壳接口组装牢固，且密封良好观察检查外壳伸缩节伸缩节密封主要良好观察检查伸缩节两端导通连接良好、牢固观察及扳动检查外壳接地主要可靠，全长导通良好观察及导通检查
