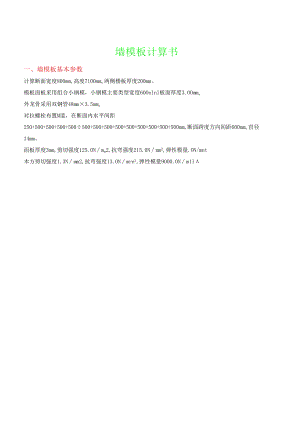

    墙模板计算书一、墙模板基本参数计算断面宽度800mm,高度7100mm,两侧楼板厚度200mm。模板面板采用组合小钢模,小钢模主要类型宽度60Onlnl板面厚度3.OOmmo外龙骨采用双钢管48mm×3.5mmo对拉螺栓布置M道,在断面内水平间距250+500+500+500+500÷500+500+500+500+500+500+500+500+500mm,断面跨度方向间距600mm,直径14mm。面板厚度3mm,剪切强度125.0Nmm2,抗弯强度215.0Nmm2,弹性模量.ON/mnt木方剪切强度1.3Nmm2,抗弯强度13.0Nmrn2,弹性模量9000.0Nm11800rrm模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。新浇混凝土侧压力计算公式为下式中的较小值:产=0.28y4pFF=九H其中Yc混凝土的重力密度,取24.OOOkN11t一一新浇混凝土的初凝时间,为0时(表示无资料)取200(T+15),取5.714h;T混凝土的入模温度,取20.000C;V混凝土的浇筑速度,取2.500mh;H混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;一一混凝土坍落度影响修正系数,取0.850。根据公式计算的新浇混凝土侧压力标准值Fl=28.800kNm2考虑结构的重要性系数09,实际计算中采用新浇混凝土侧压力标准值:Fl=0.9×27.000=24.300kNm2考虑结构的重要性系数09,倒混凝土时产生的荷载标准值:F2=0.9X4.000=3.600kNm2o三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照外龙骨支撑连续梁计算。面板的计算宽度取小钢模宽度0.60m。荷载计算值q=1.2×24.300×0.600+1.40×3.600×0.600=20.520kNm面板的截面惯性矩I和截面抵抗矩W分别为:W=13.020cm31=58.870cm420,52kNm,删!唧啊!mW"mW!mwW!HWwWBwB25500.500500.500.500.500.500.500.500.500.500.500.5C150IIIIiibiiiibiiii计算简图kN.m弯矩图(kN.m)5674.985.175.125.135.135.135.135.135.125.175.005635.134595.285.095.145.135.135.135.135.135.145.095.26463剪力图(kN)变形的计算按照规范要求采用静荷载标准值,受力图与计算结果如下:14.58kNm理!WMWWWImWWm!iWWm!MWBwBwB25500.500.500.500.500.500.500.500.500.500.500.500.5C150IIIIlIIIItIBIIII变形计算受力图0.006TVWWWVAT22110.055变形图(mm)经过计算得到从左到右各支座力分别为N1=O.OOOkNN2=IO.802kNN3=9.573kNN4=IO.444kNN5=IO.21IkNN6=IO.273kNN7=IO.256kNN8=IO.26IkNN9=IO.259kNN10=IO.263kNN11=10.248kNN12=IO.305kNN13=IO.091kNN14=IO.892kNN15=7.709kNN16=O.OOOkNO.64IkN.m.64IkN.m最大变形V=O.055mm(1)抗弯强度计算经计算得到面板抗弯强度计算值f=M/W=0.641×100OX1000/13020=49.232Nmm2面板的抗弯强度设计值f,取215.OON/mnK面板的抗弯强度验算f<f,满足要求!抗剪计算截面抗剪强度计算值T=3Q2bh=3X5672.0/(2X600.000X3.000)=3.464Nmm2截面抗剪强度设计值T>125.00Nmm2面板抗剪强度验算<m,满足要求!(3)挠度计算面板最大挠度计算值v=0.055mm面板的最大挠度小于500.0/250,满足要求!四、墙模板龙骨的计算外龙骨承受内龙骨传递的荷载,按照集中荷载下连续梁计算。外龙骨按照集中荷载作用下的连续梁计算。集中荷载P取横向支撑钢管传递力。).89kN10.89kN10.89kN10.89kNAiiBI600|600|600|支撑钢管计算简图0.0006zkN.m支撑钢管弯矩图(kN.m)0.000.000.000.00支撑钢管剪力图(kN)变形的计算按照规范要求采用静荷载标准值,受力图与计算结果如下:1.74kN7.74kN7.74kN7.74kNAiiIBI600|600l600|支撑钢管变形计算受力图0.000'支撑钢管变形图(Inm)经过连续梁的计算得到Mmax=O.OOOkN.mMnaxm最大变形Vraax=O.OOOmm最大支座力QmaJl0892kN抗弯计算强度f=Mw=O.000×10610160.0=0.00Nmm2支撑钢管的抗弯计算强度小于设计强度,满足要求!支撑钢管的最大挠度小于600.0/150与Iomm,满足要求!五、对拉螺栓的计算计算公式:N<N=fA其中N对拉螺栓所受的拉力;A对拉螺栓有效面积(InnI2);f一一对拉螺栓的抗拉强度设计值,取170Nmm2;对拉螺栓的直径(nun):14对拉螺栓有效直径(mm):12对拉螺栓有效面积(mm?):A=105.000对拉螺栓最大容许拉力值(kN):N=17.850对拉螺栓所受的最大拉力(kN):N=10.892对拉螺栓强度验算满足要求!侧模板计算满足要求!施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
