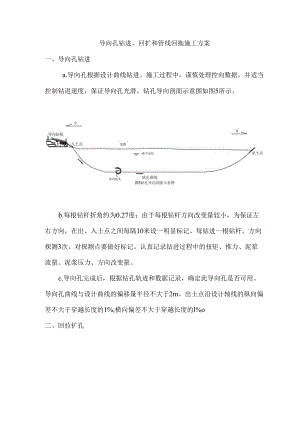

导向孔钻进、回扩和管线回拖施工方案一、导向孔钻进a.导向孔根据设计曲线钻进。施工过程中，谨慎处理控向数据，并适当控制钻进速度，保证导向孔光滑，钻孔导向剖面示意图如图5所示。图5钻孔导向剂面示意图b.每根钻杆折角约为0.27度；由于每根钻杆方向改变量较小，为保证左右方向，在出、入土点之间每隔10米设一明显标记。每钻进一根钻杆，方向探测3次。对探测点要做好标记。认真记录钻进过程中的扭矩、推力、泥浆流量、泥浆压力、方向改变量。c.导向孔完成后，根据钻孔轨迹和数据记录，确定此导向孔是否可用。导向孔曲线与设计曲线的偏移量半径不大于2m。出土点沿设计轴线的纵向偏差不大于穿越长度的1%,横向偏差不大于穿越长度的l%o二、回拉扩孔钻孔导向完成后，采用分级反拉旋转扩孔成孔，分别采用D300、D550、D800钻头分级反扩成孔。扩孔剖面示意图如图6所示。图6带长槽回扩头在本工程中将采用带长槽回扩头它适用于普遍的工程条件，在中密度粘土、砾泥粘土和含岩土壤（砾石、鹅卵石等）中施工，兼有飞旋刀式切割器和锥形挤扩器的复合功能，具有很高的施工效率。如图7所示。产向钻机点道路地下水位钻孔曲线头入土点图7分级扩孔剖面示意图三、管线回拖扩孔结束后，立即进行管线回拖，管线回拖施工连续进行直至回拖到设计位置。管道回拖剖面示意图8所示。图8管道回拖剖面示意图
