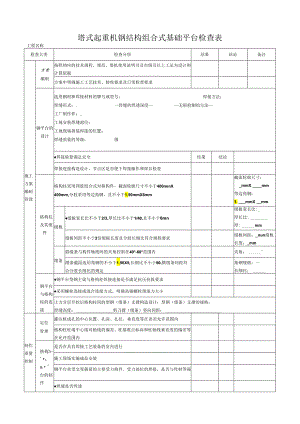

塔式起重机钢结构组合式基础平台检查表.docx

塔式起重机钢结构组合式基础平台检查表工程名称检查大类检查分项结果结论备注施工方案编制管理方案编制按照相应的技术规程、规范、塔机使用说明书及市级及以上工法为设计和计算依据方案中明确施工工艺技术、验收要求及日常检查要求钢平台的设计选用钢材和焊接材料的牌号或型号：焊接方法：焊缝形式：.一焊缝的焊透深度无损检测的方法工厂制作件：_工地安装焊缝部位：工地现场拼装焊接的位置：焊缝质量的等级：级焊接验算满足安全结果结论焊接连接构造设计，节点区是否便于焊接操作和焊后检查格构柱及其缀件格构柱采用四肢组合式对称构件，截面轮廓尺寸不小于400mnX400mm,分肢采用等边角钢，且不小于1.90mmX8mm截面轮廓尺寸：_mmXmm等边角钢：1.mmXmm级板缀板宽长比不小于2/3,厚长比不小于1/40,且不小于6mn缀板宽长比:_厚长比:厚:mm缀板间距不小于2倍缀板长度且分肢长细比符合规程要求缀板间距：_nun缀板长度：_mm缀条斜缀条与构件轴线间的夹角控制在40°-60°范围内夹角：°缀条截面选用角钢的不小于1.56X5,长细比不小于80,横缀条间距符合分肢长细比的规定角钢规格：长细比：钢平台与格构柱的连接钢平台型钢主梁与格构柱焊接连接是否满足抗压抗拔要求采用螺栓连接或混合连接方式，明确高强螺栓预案力大小土方分层开挖后格构柱间的型钢（缀条）支撑构造设计：型钢（缀条）支撑的规格：焊缝高度：剪刀撑（缀条）竖向间距：制作质量控制定位管理灌注桩成孔的中心位置、孔深、孔径、垂直度等在误差允许范围内格构柱柱端中心线对轴线的偏差、柱基准点标高和柱轴线垂直度的偏差等在允许范围内格构h-'；m'台的制作是否在具有焊接工艺装备的室内进行施工现场实施成品安装钢平台承受交变载荷的主要受力构件、受力部位的焊接，是否与母材等强焊缝是否焊透焊接质量的控制现场实施焊接作业的焊工持有省级建设主管部门颁发建筑焊工证，高处作业的焊工持有省级建设主管部门颁发高处作业相关证书（如高处作业吊篮操作证或高处安装、维护、拆除作业等）重要部位焊接持证人员是否具有中级及以上国家职业资格证书在焊接施工前对焊工进行相应的技术交底焊接施工前进行焊接工艺评定（施工方案中的工艺流程）对焊缝外观进行检查当构件采用螺栓连接时，连接是否紧固可靠现场验收与使用管理现场管理现场按照图纸、方案、流程组织施工组合式基础平台施工前按规定组织专项方案专家论证验收施工企业应对焊接质量组织验收当施工企业对焊接质量无条件验收时，可委托具有相应资质的检验检测机构进行验收，且提供检验检测机构资质和检测报告隐蔽验收及分阶段验收现场所涉及的隐蔽工程：（附相关隐蔽验收影像资料）施工单位验收意见：监埋单位验收意见：需分阶段验收的工序：（附相关分阶段验收影像资料）施工单位验收意见：监理单位验收意见：塔机安装前的验收塔机安装前施工现场各部门对塔机基础进行验收，验收意见及签字：机械部门：质量部门：技术部门：施工部门：塔机安装前现场监理对塔机基础进行验收，验收意见及签字：监理：项目经理验收意见及签字：项目部盖章确认及日期：（盖章）年月日项目总监验收意见及签字：塔机安装前施工企业各部门对塔机基础进行验收，验收意见及签字：机械部门：质量部门：技术部门：施工部门：监理意见：一企业验收意见及盖章确认：确认日期：年月日监理盖章确认及Fl期：（盖章）年月日塔机安装后的验收塔机安装后，相关方对塔机安装验收（四方验收）时应增加I空裁状态下，在塔机前后、左右及两个对角线方向，查看各受力焊缝是否开裂，平台结构是否有可见变形，螺栓是否松动。总承包单位验收意见：（盖章）年月日监理单位验收意见：（盖章）年月日塔机日常使用检查在塔机日常使用过程中，施工单位、监理单位对以下项目进行检查（每月不少于一次）：连接焊缝疲劳程度：连接螺栓预紧情况：机械员签字：施工员签字：项目经理：检查日期：监理意见：年月日
