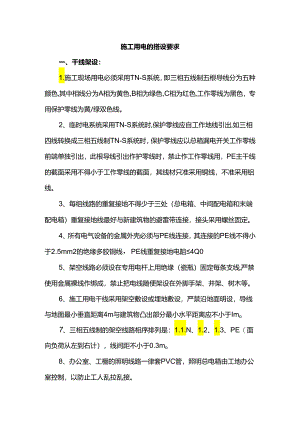

施工用电的搭设要求一、干线架设：1.施工现场用电必须采用TN-S系统，即三相五线制五根导线分为五种颜色,其中相线分为A相为黄色,B相为绿色,C相为红色,工作零线为黑色，专用保护零线为黄/绿双色线。2、临时电系统采用TN-S系统时,保护零线应自工作地线引出,如三相四线转换成三相五线制TN-S系统时，保护零线应以总箱漏电开关工作零线前端单独引出，此根导线引出作护零线时，禁止作工作零线用，PE主干线的截面采用不得小于工作零线的截面，其线材只准采用铜线，不准采用铝线。3、每组线路的重复接地不得少于三处（总电箱、中间配电箱和末端配电箱）重复接地线最好与新建筑物的避雷带连接，接头采用螺丝固定。4、所有电气设备的金属外壳必须与PE线连接，其连接的PE线不得小于2.5mm2的绝缘多胶铜线，PE线重复接地电阻4Q05、架空线路必须设在专用电杆上用绝缘（瓷瓶）固定每条支线,严禁使用金属裸线作绑成，禁止把电线随便架设在外脚手架、井架、树木等。6、施工用电干线采用架空敷设或埋地敷设，严禁沿地面明设，导线与地面最小垂直距离4m与建筑物凸出部分最小水平距离应不小于Imo7、三相五线制的架空线路相序排列是：1.1.N、1.2、1.3、PE（面向负荷从左到右计），线间距不小于0.3mo8、办公室、工棚的照明线路一律套PVC管，照明总电箱由工地办公室控制，以防止工人乱拉乱接。二.配电箱和开关箱的装设要求：施工现场按施工要求布线完后，接入用电设备，接入用电设备之前所有线路必须经过配电箱,实行开关控制,熔断保护,漏电保护等，配电箱一般情况分三级，即：总配电箱T分配电箱一开关箱。配电箱必须满足以下要求：1.配电箱、开关箱的箱体材料，一般选用铁板，箱体里板应选取用绝缘板，而不准选用木质材料作绝缘之用。2、配电箱、开关箱，按工作位置安装端正、牢固，不得倒置、歪斜、松动乃至摇晃。固定式配电箱、开关箱的下底与地面垂直5巨离应大于1.3m,小于1.5m。移动式分配电箱、开关箱的下底与地面的垂直距离宜大于06m,小于1.5mo3、进入开关箱的电源线，严禁用插销连接。4、分配电箱与开关箱的距离不得超过30m,开关箱与固定式用电设备的水平距离不宜超过3mo5、施工现场每台用电设备应有各自专用的开关箱，必须实行一机一闸一漏电一个箱制，严禁用同一个开关器直接控制二台及二台以上用电设备。6、开关箱中必须设漏电保护器，其额定漏电动作电流应小于30mA,漏电动作时间应小于0.1s。在任何情况下，不能通过保护零线、漏电开关的试验按扭不准作为开关分合手柄使用。7、所有配电箱门应配锁，不得在配电箱和开关箱内拉接或插接其它临时设备，开关箱内严禁放置杂物。8、配电箱、开关箱的PE线应采用铜接线端子连接，PE线应跟踪到每一台设备的金属外壳上。9、各配电箱的电源进出线布置：电源先进闸刀开关，后进漏电开关断路器。断路器出线端接负载。10、熔丝选用应与闸刀开关及用电设备相适宜，安装应与闸刀开关底座槽面紧密接触，禁止用其它金属代替熔丝。
