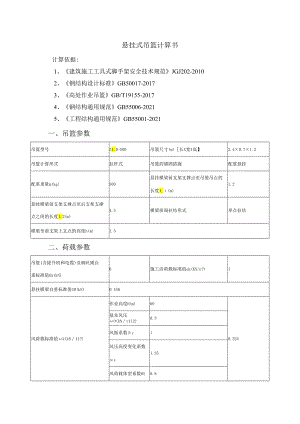

悬挂式吊篮计算书计算依据:1、建筑施工工具式脚手架安全技术规范JGJ202-20102、钢结构设计标准GB50017-20173、高处作业吊篮GB/T19155-20174、钢结构通用规范GB55006-20215、工程结构通用规范GB55001-2021一、吊篮参数吊篮型号Z1.D-500吊篮尺寸(m)长X宽X高】2.4×0.7×1.2吊篮计算形式拉杆式吊篮的锚固措施配重悬挂配重重量m(kg)500悬挂横梁前支架支撑点至吊篮吊点的长度1.(m)1.2悬挂横梁前支架支撑点至后支架支撑点之间的长度1.2(m)4.5横梁前端拉结形式单点拉结横梁至前支架上支点的高度h(m)1.5二、荷载参数吊篮(含提升机和电缆)及钢丝绳自重标准值Gk(kN)6施工活荷载标准值qk(KN/n?)1悬挂横梁自重标准值GD(kN)0.456风荷载标准值k(kN11?)作业高度H(m)600.324基本风压O(kNr112)0.3风振系数z1风压高度变化系数z1.35风荷载体型系数HS0.8计算简图:后拉杆前拉杆悬挂式吊篮正立面三、荷载计算吊篮受风面积：F=2.4×1.2=2.88m2吊篮的风荷载标准值：Qwk=k×F=0.324×2.88=0.933kN吊篮底部最大面积：A=2.4×0.7=1.68m2施工活荷载标准值：Qk=qk,×A=Ix1.68=1.68kN吊篮动力钢丝绳竖向荷载标准值：Q=(G+Qk)2=(6+l.68)/2=3.84kN吊篮动力钢丝绳水平荷载标准值：Q2=Qwk2=0.9332=0.467kN动力钢丝绳所受拉力的施工核算值：Qd=K(Qi2+Q22)o-5=9×(3.842+O.4672)o5=34.814kN支撑悬挂机构前支架的结构所承受的集中荷载：Nd=Qd(1+1.i1.2)+Gd=34.814×(1+1.2/4.5)+0.456=44.554kN吊篮使用时，吊点承受载荷按下式计算：Qo=Ko(QiW)05其中Qo-吊点处承受载荷(kN)Ko载荷冲击系数Qo=I.5×(3.842÷0.4672)05=5.802kN四、钢丝绳校核钢丝绳规格6×37公称抗拉强度(N/mn?)1850每棉挑架受力钢丝绳根数n(根)2钢丝绳不均匀系数a0.85钢丝绳直径d(mm)17.5钢丝破断拉力总和Fg(kN)206Fg=×n×Fg=0.85×2×206=350.2kNFg=350.2kN>Qd=34.814kN满足要求！五、配重验算吊篮的锚固措施配重悬挂配重重量m(kg)500支承悬挂机构后支架的结构所承受的集中荷载：T=3×(Qo×1.i1.2)=3×(5.8O2×1.2/4.5)=4.642kN允许最小配重重量：mo=T×100=4.642×100=464.189kg实际配重：m=500kg>mo=464.189kg满足要求！六、悬挂横梁强度验算悬挂横梁材料5号槽钢横梁回转半径i(cm)2.35横梁截面积A(Cm2)10.148横梁自重标准值gk(kNm)0.08横梁材料抗弯强度设计值f(Nmn?)205横梁材料抗剪强度设计值(Nmm2)1251、悬挂横梁抗压强度验算横梁受轴向压力为N=QOtanO=5.8O21.25=4.642kN其中-前拉杆与横梁的夹角tan=h1.I=1.5/1.2=1.25长细比=1.li=1.2×103(2.35×10)=51.064查钢结构设计标准(6850017-2017)附表口得(?=0.852N(Af)=4.642×103(0.852×10.148×102×205)=0.026<l满足要求！
