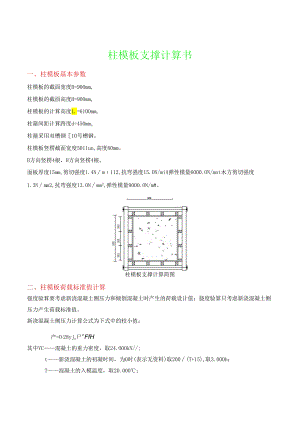

柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度B=900mm,柱模板的截面高度H=900mm,柱模板的计算高度1.=6100mm,柱箍间距计算跨度d=450mmo柱箍采用双槽钢10号槽钢。柱模板竖楞截面宽度5011un,高度80mm。B方向竖楞4根，H方向竖楞4根。面板厚度15mm,剪切强度1.4Nm112,抗弯强度15.ON/miA弹性模量6000.ON/mnt木方剪切强度1.3Nmm2,抗弯强度13.0Nmm2,弹性模量9000.ON/m#。l900l柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。新浇混凝土侧压力计算公式为下式中的较小值：产=O28yjo尸"FfH其中YC混凝土的重力密度，取24.OOOkN/;t新浇混凝土的初凝时间，为0时(表示无资料)取200(T+15),取3.000h；T混凝土的入模温度，取20.000；V混凝土的浇筑速度，取2.500mh;H混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m；一一混凝土坍落度影响修正系数，取0.850。根据公式计算的新浇混凝土侧压力标准值Fl=21.280kNm2考虑结构的重要性系数09,实际计算中采用新浇混凝土侧压力标准值：Fl=O.9X27.000=24.300kNm2考虑结构的重要性系数0.9,倒混凝土时产生的荷载标准值：F2=0.9×3.000=2.700kNm2o三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下14.82kNmA口口口JIl口1口口FR；283：283；2837面板计算简图面板的计算宽度取柱箍间距0.4501。荷载计算值q=1.2×24.300×0.450+1.40×2.700X0.450=14.823kNm面板的截面惯性矩I和截面抵抗矩W分别为：本算例中，截面惯性矩I和截面抵抗矩W分别为：W=45.00×1.50×l.50/6=16.88cm3；I=45.00×1.50×1.50×1.50/12=12.66cm4；(1)抗弯强度计算f=M/W<f其中f面板的抗弯强度计算值(Nmm2);N. mm面板的最大弯距(N.mm)；W面板的净截面抵抗矩；f面板的抗弯强度设计值，取15.00N11u112;M=0.100ql2其中q荷载设计值(kN/m)；O. 283=0.119kN.m×(1.20×10.935+1.40×1.215)×0.283×0.283=0.119kN.m经计算得到面板抗弯强度计算值f=0.119×1000×1000/16875=7.052Nmm2面板的抗弯强度验算f<f,满足要求！(2)抗剪计算T=3Q2bh<T其中最大剪力0=0.600×(1.20×10.935+1.4×l.215)×0.283=2.520kN截面抗剪强度计算值T=3×2520.0/(2×450.000X15.000)=0.560Nmm2截面抗剪强度设计值m=1.40N11un2面板抗剪强度验算T<T,满足要求！(3)挠度计算V=0.677ql4/100EI<v=1/250面板最大挠度计算值V=0.677×10.935X2834/(100×6000×)=0.628mm面板的最大挠度小于283.3/250,满足要求！四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下9.33kNmAI450I450I450IB竖楞木方计算简图竖楞木方的计算宽度取BH两方向最大间距0.283m。荷载计算值q=1.2×24.300×0.283+1.40×2.700×0.283=9.333kNm按照三跨连续梁计算，计算公式如下：均布荷载q=4.200/0.450=9.333kNm最大弯矩M=0.Iql2=O.1×9.333X0.45×0.45=0.189kN.m最大剪力Q=O.6ql=0.6X0.450X9.333=2.52OkN最大支座力N=l.Iql=1.l×0.450×9.333=4.620kN截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为：W=5.00×8.00X8.00/6=53.33cm3；I=5.00×8.00×8.00×8.00/12:213.33cm4；抗弯强度计算抗弯计算强度f=M/W=0.189×10653333.3=3.54N三2抗弯计算强度小于13.0Nmm2,满足要求！抗剪计算最大剪力的计算公式如下：Q=0.6ql截面抗剪强度必须满足：T=3Q2bh<T截面抗剪强度计算值T=3×2520/(2×50×80)=0.945Nmm2截面抗剪强度设计值T=1.30Nmm2抗剪强度计算满足要求！挠度计算最大变形v=0.677ql4100E>0.677×6.885×450.O4/(100X9000.00×.0)=0.100mm最大挠度小于450.0/250,满足要求！五、B方向柱箍的计算竖楞木方传递到柱箍的集中荷载P：P二(1.2×24.30+1.40×2.70)×0.283X0.450=4.20kNB柱箍按照集中荷载下多跨连续梁计算。2.10kN4.20kN4.20kN2.IOkNAi,BI11201B柱箍计算简图B柱箍弯矩图(kN.m)6.306.304.206.306.30B柱箍剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下:1.55kN3.10kN3.10kN1.55kN1III11201B柱箍变形计算受力图B柱箍变形图(mm)经过计算得到最大弯矩M=2.040kN.m经过计算得到最大支座F=6.300kN经过计算得到最大变形V=0.240mmB柱箍的截面力学参数为截面抵抗矩W=79.40cm3；截面惯性矩I=396.60cm4；(I)B柱箍抗弯强度计算抗弯计算强度f=M/W=2.040×106l.05/79400.0=24.47Nmm2B柱箍的抗弯计算强度小于215.0N11m满足要求！(2)B柱箍挠度计算最大变形v=0.240mmB柱箍的最大挠度小于1120.0/400,满足要求！六、B方向对拉螺栓的计算计算公式：N<N=fA其中N对拉螺栓所受的拉力；A对拉螺栓有效面积(mn2)；f对拉螺栓的抗拉强度设计值，取170Nmm2;对拉螺栓的直径(mm):14对拉螺栓有效直径(mm):12对拉螺栓有效面积(mm?)：A=105.000对拉螺栓最大容许拉力值(kN):N=17.850对拉螺栓所受的最大拉力(kN):N=6.300B方向时拉螺栓强度验算满足要求！七、H方向柱箍的计算竖楞木方传递到柱箍的集中荷载P：P二(1.2×24.30+1.40X2.70)X0.283×0.450=4.20kNH柱箍按照集中荷载下多跨连续梁计算。2.10kN4.20kN4.20kN2.IOkNAiZBI11201H柱箍计算简图o.oH柱箍弯矩图(kN.m)6.306.304.206.306.30H柱箍剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下:3.10kN3.IOkNH柱箍变形计算受力图H柱箍变形图(Imn)经过计算得到最大弯矩M=2.040kN.m经过计算得到最大支座F=6.300kN经过计算得到最大变形V=0.240mmH柱箍的截面力学参数为截面抵抗矩W=79.40cm3；截面惯性矩I=396.60cm4；(I)H柱箍抗弯强度计算抗弯计算强度f二M/W=2.040×106l.05/79400.0=24.47Nmm2H柱箍的抗弯计算强度小于215.0Nmm2,满足要求！(2)H柱箍挠度计算最大变形v=0.240mmI【柱箍的最大挠度小于1120.0/400,满足要求！八、H方向对拉螺栓的计算计算公式：N<N=fA其中N对拉螺栓所受的拉力；A对拉螺栓有效面积Gnnl2)；f一一对拉螺栓的抗拉强度设计值，取170Nmm2;对拉螺栓的直径(mm):14对拉螺栓有效直径(11三):12对拉螺栓有效面积(mm?)：A=105.000对拉螺栓最大容许拉力值(kN):N=17.850对拉螺栓所受的最大拉力(kN):N=6.300H方向对拉螺栓强度验算满足要求！大断面柱模板支撑计算满足要求！施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
