电工知识课堂：万用表的分类和构成.docx

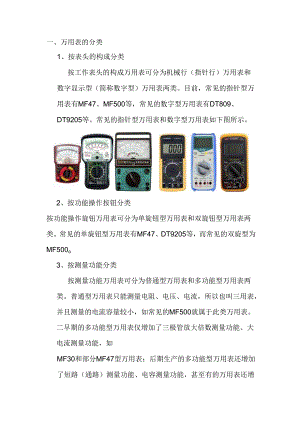

一、万用表的分类1、按表头的构成分类按工作表头的构成万用表可分为机械行（指针行）万用表和数字显示型（简称数字型）万用表两类。目前，常见的指针型万用表有MF47、MF500等，常见的数字型万用表有DT809、DT9205等。常见的指针型万用表和数字型万用表如下图所示。2、按功能操作按钮分类按功能操作旋钮万用表可分为单旋钮型万用表和双旋钮型万用表两类。常见的单旋钮型万用表有MF47、DT9205等，而常见的双旋型为MF500o3、按测量功能分类按测量功能万用表可分为普通型万用表和多功能型万用表两类。普通型万用表只能测量电阻、电压、电流，所以也叫三用表，并且测量的电流容量较小，如常见的MF500就属于此类万用表。二早期的多功能型万用表仅增加了三极管放大倍数测量功能、大电流测量功能，如MF30和部分MF47型万用表；后期生产的多功能型万用表还增加了短路（通路）测量功能、电容测量功能，甚至有的万用表还增加了欠电压（电池电量不足）提示功能、自动延迟关机功能以及音频电平、温度、电感量、频率测量和遥控器信号检测等功能，并且多功能型万用表的保护功能也越来越完善。二、万用表的构成1、指针型万用表的构成指针型万用表由磁电式表头、功能旋转、调零旋钮、插孔、表笔、外壳等构成。1）表头表头由磁铁、线圈、游丝、表针（指针）构成。当有微弱电流通过线圈时，它就会产生磁场，驱动表针从左侧向右侧偏转。电流越大，偏转角度也越大。因为线圈采用线径较细的漆包线绕制，所以需要通过电阻降压限流为它供电，这样才能获得较大的量程范围和较多的测量项目。2）表盘表盘上有大量的图形、符号，并且还有多条刻度线。第1条刻度线是电阻档的读书，它的右端为0，左端为“无穷大（8）”，所以读数要从右向左读，也就是说表针越靠近右端，数值越小。第2条刻度线是交流、直流电压以及直流电流的读数，它的左端为0，右端为最大值，所以读数要从左向右读，也就是说表针越靠近右端，数值越大。如果量程开关的位置不同，即使表针在同一位置，数值也是不同的。第3条刻度线是为了提高010V交流电压的读数精度而设置的，它的左端为“0”，右端为“10V”，所以读数要从左向右读，也就是说表针越靠近右端，数值越大。第4条刻度线是分贝的读数，它的左端为10dB，右端为“+22dB”，所以读数要从左向右读，也就是说表针越靠近右端，数值越大。2、数字型万用表的构成数字型万用表主要有两大部分构成：第一部分是输入与变换部分，其主要作用是通过电流/电压转换器（I/U转换器）、交流/直流转换器（AC/DC转换器）、电阻/电压转换器（R/U转换器）将各被测量转换成直流电压量，再通过量程旋转，经放大和衰减电路送入模/数转换器（A/D转换器）进行转换处理；第二部分是A/D转换电路、译码电路与显示部分，其构成和作用与直流数字电压表的电路相同。因此，数字型万用表是以直流数字电压表作基础表，配接与之成线性关系的直流电压、交流电压、电流、电阻变换器，即能将各自对应的电参量准确地用数字显示出来。三、使用指针型万用表的注意事项1、应在无强磁场的条件下使用指针型万用表，否则会导致其测量误差过大。2、在使用万用表的过程中，不能用手去接触表笔的金属部分，一方面可以保证测量的准确性，另一方面可以保证人身安全。3、测量电流与电压时不能选错档位，否则容易损坏万用表。另外，也不能在测量的同时切换档位，尤其是在测量高压或大电流时，更应注意。否则，容易产生电弧，烧毁开关触点，如果需要切换档位，应先拿开表笔，换好档位后再测量。4、当不清楚被测电压或电流值时，应先用最高档，然后再根据测量的结果选择合适的档位，以免表针偏转过大将表针打弯或损坏表头。不过，所选用的档位越接近被测值时，测量的数值就越准确。四、使用数字型万用表的注意事项1、如果无法预先估计被测电压或电流的大小，则应先拨至最高量程档测量一次，再根据实际情况逐步把量测减小到合适的位置。测量完毕，应将量程开关拨到最高电压档，并关闭电源开关。2、满量程时，仪表仅在最高位显示数字其他位均消失，这时应选择更高的量程。3、测量电压时，应将数字型万用表与被测电路并联；测量电流时，应将数字型万用表与被测电路串联，测直流电量时，不必考虑正、负极性。4、当误用交流电压档去测量交流电压或误用直流电压档去测量交流电压时，显示屏将显示或低位上的数字出现跳动。5、测量时，不能将显示屏对着阳光直晒，这样不仅会导致显示的数值不清晰，而且还会影响显示屏的使用寿命，并且万用表也不要在高温的环境中存放。6、禁止在测量高电压（22OV以上）或大电流（0.5A以上）时切换量程，以防止产生电弧，烧毁开关触点。7、测量电容时，注意要将电容插入专用的电容试座中，不要插入表笔插孔内；每次切换量程时都需要一定的复零时间，待复零结束后再插入待测的电容；测量大电容时，显示屏显示稳定的数值需要一定的时间。8、显示屏显示“电池符号”、“BATT”或“1.OWBAT”时，说明电池电压过低，需要更换电池。使用完毕后，对于没有自动关机功能的万用表将电源开关拨至OFF（关闭）状态
