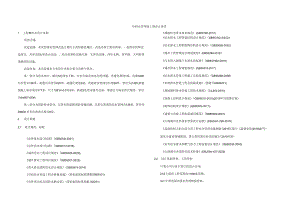

给排水管网施工图设计说明.docx

给排水管网施工图设计说明1 .工程概况及设计范围项目区域：改造范围：本次给排水管网改造主要位于西彭镇老城区。改造内容主要有两项，一是排水管网改造部分，共涉及5处易涝点改造：二是市政消防设施完善，完善西庆路、西庆支路、西华路、大同街等道路消防设施。改造内容：本次给排水专业设计内容主要分为两个部分。第一部分为排水部分，解决5处排水不畅、污水外溢及雨水内涝问题，改建化粪池1座，改建d400污水管共138米，疏通污水管共620米，疏通化粪池5座；改建雨水管网总长度88米，管径为(1400,新建混凝上雨水明沟171米，尺寸为B*H=0.3*05米，新建2处雨水提升设备，增设压力雨水管共76米，管径为dnl60Yn20(k第二部分为消防给水部分，完善市政道路消防设施问题，共需完善消防给水管网共136米，管径为DNlO0,补充市政消火栓共6套。2 .设计依据2.1 设计规范、标准室外排水设计标准(GB500I4-2021)室外给水设计标准(GB500132018)城市给水工程项目规范(GB55026-2022)；城乡排水工程项目规范(GB55027-2022);消火栓及消防给水设计规范(GB50974-2014)市政给水管道工程及附属设施(国家建筑标准图集07MS101)室外消火栓及消防水鹤安装(国家建筑标准图集13S201)城镇给水排水技术规范(GB50788-2012)给水排水工程管道结构设计规范(GB5O332-2OO2)给水排水工程构筑物结构设计规范(GB50069-2002)城市工程管线综合规划规范(GB50289-2016)污水排入城镇下水道水质标准(GBfr31962-2015)城市排水工程规划规范(GB50318-2017)给水排水管道工程施工及验收规范(GB50268-2008)市政排水管道工程及附属设施(图集号06MS201)埋地塑料排水管道工程技术规程(CJJI43-2010)混凝上结构设计规范(GB50010-2010)(2015年局部修订版)砌体结构设计规范(GB50003-2011)：建筑与市政工程抗震通用规范(GB55002-2021)山地城市室外排水管渠设计标准(DBJ50r-296-2018)危险性较大的分部分项工程安全管理实施细则(2019年版)(渝建安发(2019)27号)重庆市建设领域限制、禁止使用落后技术的通告(2019年版)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)山地城市内涝防治技术标准(DBJ50-427-2022)2.2 设计基础资料、工程资料1)我公司与业主签订的设计合同：2)业主提供工程范围内1:500地形图：3)小中坝范围内排水管网物探资料：4)市政公用工程设计文件编制深度规定(2013年版)；(中华人民共和国建设部2013.04)4排水系统概况4.1 片区排水现状本次西彭镇老旧小区改造共涉及5个小区的排水管网改造，目前改造区域内管网为合流制管网，由于部分点位地势较低，小区内部区域高程低于市政道路，雨水排除困难，造成内涝及排水不畅，晴天污水可以排放，但雨天雨水倒灌化粪池，导致污水外溢。4.2 排水管网问题点分析通过对排水不畅小区进行调查、摸排，具体问题如下：（1）西庆路12号：由于该处地势较低，管网现状为合流制，管网规模偏小且年久失修堵塞严重，下雨造成内涝。（2）西华路62号：由于地势平坦现状管道坡度较小，化粪池及管网年久失修，堵塞严重，造成污水化粪池外溢。（3）大同街82号：由于地势平坦现状管道坡度较小，管网现状为合流制，且管网规模偏小且年久失修堵塞严玳，造成污水化粪池外溢。（4）人民医院家属区：由于地势低洼，低于市政道路高程，排水不畅，现状为合流制，雨污水均通过化粪池排向市政污水管。<5）大同支路：雨水收集系统缺失，造成雨天雨水横流。4.3 排水设计概况本项目设计主要针对上述排水不畅点位进行整治，改造内容主要包括：1）疏通各排水不畅点位现状合流制管网及化粪池，保留现状作为污水系统继续使用；2）针对现状合流制管网进行分流，新建雨水系统，对不能重力流排放的进行雨水提排：3）完善道路雨水收集系统，补充道路雨水算子及雨水管。改建化粪池1座，改建d400污水管共138米，疏通污水管共620米，疏通化粪池5座；改建雨水管网总长度88米，管径为d40（）,新建混凝上雨水明沟171米，尺寸为B*H=0.3*0.5米,5）业主提供的其他相关资料。2.3上阶段审查意见及回复方案阶段无本专业意见。3.区域自然条件（1）地形地貌施工场地位于九龙坡区，场地原始地形为丘陵斜坡地貌。场地现状地形整体较北侧高、南侧低，场地相对较平坦，地面坡角在3°22°之间：场地高程280.21344.68m之间，环境最大相对高差为6447m0场区交通条件较好，已达到“三通一平”，施工条件较好。（2）气象水文勘测区属亚热带季风气候区，具有春旱、夏热、秋雨绵绵、冬暖而多雾，无霜期长，雨量充沛的特点。据重庆气象局19582018年资料，归纳引用如下：-降雨量：多年平均降雨量1109.89mm,降雨量多集中在59月，占全年降雨量的70%；冬季雨量最少（12月至翌年2月），占全年降雨量的4.2%,月平均降雨量，1月份最少，为13.8mm,7月份最多，为186.5mm。日最大降雨量21Imm（2007年7月15日），多年平均日最大降雨量为94.5mnio气温：多年平均气温18.6C,极端最低气温为d.5C（1961年1月17日），极端最高气温42.5*C（2006年8月29日）。多年月平均值，1月份最低，平均气温7.0C；7月份最高，平均气温29.6C。一湿度：相对湿度，多年平均相对湿度80%,年内分配以12月最大，为87%：以8月份最小，为74%。-一霜冻期日期圾为1020天，雾11数多达2035天，口照数达1384.21542.8小时。风：主导风向为东北风，历年平均风速为1.50ms,最大风速为28.00ms.P=100年。设计降雨历时：t=l+t2(min)其中，地面集水时间：tt=5(min)管渠内雨水流行时间：l2(min)按计算确定。综合径流系数：道路路面=095,规划区=0.7,综合径流系数加权平均计算。汇水面积(F)分地块计算(ha)。<2)雨水管沟断面的计算其断面计算如下：Q=V*AV=(IZn)*R<m)*I05Q：雨水设计流量(m);V：雨水设计流速(m/s)；A：过水断面面积(m?)：n：粗糙系数，对塑料管取n=00l,对钢筋碎圆管取n=0.013;浆砌块石渠道取n=0.017;R：水力半径(m);I：水力坡度.5.4污水系统设计参数污水管道计算采用单位面积定额法确定流量，各排水分区污水量按用水量的80%计算。根据城镇排水工程规划规范(50318-2017),城镇生活污水排放系数一般取0.809,本次生活污水量排放系数取0.9o根据规划，本工程所在片区用地主要为居住用地，根据城市给水工程规划规范(GB50282-2016)>中的相关用地用水量指标，确定居住用地用水量为5131.m2d,本工程中用水量指标根据居住用地用水取最大值131.11d则污水面积比流量q=13×104864×0.9=1.361.shm2=O.14m3shnro另外，在污水量中计入10%的地下水渗入。1)污水设计流量计算如下;新建2处雨水提升设备，增设压力雨水管共76米，管径为dnl60dn20005.设计标准及基本参数5.1 排水体制本工程排水体制采用雨、污水分流制。5.2 基本设计参数雨水管道按满流设计，本工程排水管道均采用管顶平接。污水管道最大设计充满度管径(mm)最大设计充满度200-3000.553504500.65500-9000.70>10000.75本工程排水管道均采用管顶平接。5.3 雨水系统设计参数(1)雨水设计流量公式：Q=qF(1./S)本次设计雨水暴雨强度公式采用重庆市沙坪坝区暴雨强度公式:q=1132(1+0.9581gP)/(t+5.408)°w(1./sha)设计暴雨重现期期根据室外排水设计标准(GB50014-202I)表4.1.3要求取值:表4.1.3雨水管渠设计重现期(年)城镇类中心城区非中心城区中心城区的重要地区中心城区地下通道和下沉式广场等超大城市和特大城市352-357030-50大城市2-52357020-30中等城市和小城市2323351020本次设计项目位于重庆市九龙坡区，属于超大城市，故本次设计重现期取5年，内涝重现期次由于用地有限，采用集水坑加提升泵自动运行的方式，提升雨水至市政雨水管。<2)西华路62号：原位重建化粪池，接原污水收集管网，新建污水管接化粪池出水，就近接入市政污水管。(3)大同街82号：调整污水管网流量，将原污水管网改为双向排水，并清掏疏浚溢流化粪池，增设化粪池出水管，就近排向市政污水管，同时增设排水沟，收集路面雨水，就近排向市政雨水管，将合流制改为分流制。(4)人民医院家属区：疏通现状合流制管网及化粪池，保留现状合流管作为污水系统维续使用：另外新增一套雨水收集系统，由于地势较低，无法重力排向市政道路雨水管，故需增设提升设备，本次由于用地有限，采用集水坑加提升泵自动运行的方式，提升雨水至市政雨水管。(5)大同支路：补充道路雨水口及雨水管，就近排向下游市政雨水管。6.2 纵断面设计雨污水管管道坡向与道路坡向基本致，最小坡度0003,基本能确保在设计流量范围内雨水管道流速大于0.75ms并小于5mso6.3 雨污水管水力计算本次排水管网改造均为小区内部室外管网，服务人口较少，直接采用最小设计管径设计，但根据业主建议，适当放大小区室外排水管管径，因此均采用d400排水管。雨水水力计算如下表:序号管段汇水面积(ha)设计流量(1.Zs)管渠规模坡度(%)重现期(年)径流系数过流能力(1.Zs)流速(ms)1西庆路12号0.1146.4B*H=0.3*0.5m0.550.968.50.762大同街82号0.0833.8B*H=0.3*0.5m0.550.968.50.763人民医院家属区0.0729.5B*H=0.3*0.5m0.550.968.50.766.4雨水一体化提升设备(1)泵站设置原由Qmax=QavexKx1.1(m3s)K:污水量的总变化系数按室外排水设计标准(GB50014-2021)第4.1.15条计取(下表)。生活污水量总变化系数平均日流量(1./S)5154070100200500>1000总变化系数KZ2.72.42.12.01.91.81.61.5QmaX:设计秒流量(in%)；F:污水管道服务面积(hm2).2)污水管断面的计算：其断面计算如下：Q=V*A;V=(ln)*R<2/3)*Io5:Q：污水设计流量(m½);V：污水设计流速
