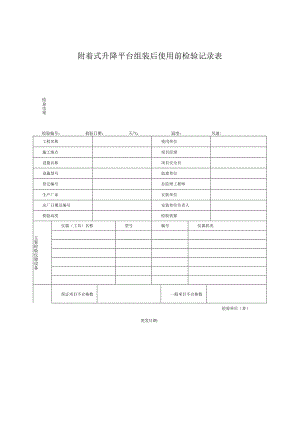

附着式升降平台组装后使用前检验记录表.docx
附着式升降平台组装后使用前检验记录表检验结果检验编号：检验日期：天气：温度：风速:工程名称使用单位施工地点项目经理设施名称项目安全员设施型号监理单位登记编号总监理工程师生产厂家安装单位出厂日期及编号安装单位负责人检验高度检验依据主要检验仪器设备仪器（工具）名称型号编号仪器状况保证项目不合格数一般项目不合格数检验单位（章）签发日期:序号项目类别项目编号检验内容及要求检验方法检验结果结论11.证件及技术资料*1.1特种作业人员及管理人员的相关资格证书查阅资料2*1.2专业分包合同及安全协议查阅资料31.3专项施工方案查阅资料41.4产品合格证、使用说明书查阅资料51.5提升设备的合格证书查阅资料61.6安装、调试自检记录查阅资料71.7提升（下降）前、后自检记录查阅资料81.8安全技术交底查阅资料92.平台结构*2.1平台总高度不大于所附着建筑物的5倍楼层高卷尺测量10*2.2平台宽度不大于1.2m卷尺测量11*2.3平台支承跨度应符合设计要求，直线布置的平台支承跨度不大于7m,折线或曲线布置的平台支承跨度不大于5.4m卷尺测量12*2.4平台的水平悬挑长度不大于1/2水平支承跨度并不大于2m卷尺测量13*2.5平台全高与支承跨度的乘积不大于IlOm?测量计算143.竖向主框架3.1竖向主框架高度应与平台高度相等，并与墙面垂直，各杆件的轴线应汇交于节点处，且应采用螺栓或焊接连接，如未交汇于一点，应进行附加弯矩验算；当平台升降采用中心吊时，在悬臂梁行程范围内竖向主框架内侧水平杆去掉部分的断面，应采取可靠的加固措施目测，外观检查15*3.2主框架内侧应设置导轨，主框架与导轨应采用刚性连接目测，外观检查163.3竖向主框架的垂直偏差不大于5%。,且不大于60r三,相邻竖向主框架的高差不大于20nun经纬仪或线鸵、直尺、卷尺测量174.水平支承结构4.1水平支承结构杆件的轴线应相交于节点上，各节点应采用焊接或螺栓连接，且应为定型桁架结构。在相邻两棉竖向主框架中间应连续设置目测，外观检查，感官判断185.平台构架5.1平台构架相邻立杆连接接头不在同一水平面上，且不得搭接，底部用套接或插接的除外目测，外观检查，感官判断195.2平台外立面应沿全高设置剪刀撑，剪刀撑的斜杆水平夹角应为45°60°；装配型工作平台采用框式钢网片防护网可代替剪刀撑目测、外观检查，卷尺及测高仪测量序号项目类别项目编号检验内容及要求检验方法检验结果结论205.平台构架5.3平台构架采用扣件钢管架的，各扣件、连接螺栓齐全、紧固，扣件螺栓拧紧力矩应为40Nm-65Nm外观检查，力矩扳手检测215.4所有主要承力构件应无明显变形、裂纹、严重锈蚀等缺陷目测，外观检查，必要时用放大镜225.5平台悬挑端应以竖向主框架为中心成对设置对称斜拉杆，其水平夹角不小于45°目测，卷尺测量23*5.6升降和使用工况下，平台悬臂高度均不应大于平台高度的2/5,且应不大于6m卷尺测量246.附着支座*6.1附着支座锚固处的混凝土强度值应达到专项方案设计值，旦应大于C15查阅资料256.2附着支座锚锚固螺栓应采用双螺母固定，螺栓露出螺母端部的长度不少于3扣，并不小于IOmm目测，外观检查266.3附着支座锚锚固螺栓垫板规格不小于IlOmmX100mmX10mm目测、卷尺测量27*6.4附着支座锚锚固处应采用两根或以上的附着锚固螺栓目测，外观检查28*6.5竖向主框架所覆盖的高度内每一个楼层都应设置一处附着支座目测，感官判断297.防倾装置*7.1每一个竖向主框架处应均有防倾装置，防倾覆装置包括导轨和两个以上与导轨连接的可滑动的导向件目测，感官判断307.2防倾装置应用焊接、螺栓或销轴与附着支座连接目测，感官判断317.3在升降和使用工况下，最上和最下两个导向件之间的最小间距不应小于平台高度的"4或2.8m目测、卷尺测量327.4防倾导轨的垂直偏差应不大于5%o,且不大于60mm经纬仪或线鸵、直尺、卷尺测量337.5防倾导轨和导向件之间的间隙不大于5mm卷尺测量348.防坠装置*8.1防坠装置应设置在竖向主框架部位并附着在建筑物上，每一个升降点不少于一处，防坠装置在使用和升降工况下都应起作用目测,感官判断35*8.2防坠装置与提升设备应分别独立固定在建筑结构上目测，感官判断368.3防坠装置采用机械式的全自动装置，不能使用每次升降都褥重新组装的装置目测，感官判断序号项目类别项目编号检验内容及要求检验方法检验结果结论379.平台安全防护*9.1平台外侧应全封闭目测，外观检查，感观判断389.2水平支承结构底部应设置脚手板，并应铺满铺牢，与建筑结构墙面之间的空隙应设置脚手板全封闭，宜设置可翻转的密封翻板。最底层脚手板采用非金属板的尚应采用安全网兜底外观检查，感观判断399.3平台外侧应全封闭，采用密目式安全立网的，网目密度应不低于2000目/100crn2,作业层外侧应设置1.2m高的防护栏杆和180mm高的挡脚板;采用冲孔钢板的，钢板厚度不低于0.7mm；采用钢丝网的，钢”.直径应不低于2.5mm,网孔尺寸应不大于15mmX15nun目测，卷尺测量4010.同步控制装置*10.1防护平台升降时,应配备有限制荷载或水平高差的同步控制系统观察，局部试验41*10.2限制荷载自控系统应具有超载15%时的声光报警和显示报警机位，荷载变化超过30%时自动停机的功能观察，局部试验4210.3水平高差同步控制系统，当水平支承结构两端高差达到30mm时能自动停机观察，局部试验4310.4分控箱应能显示机位编号，总控制箱应有急停、单机手动和多机手动控制功能观察，局部试验4411.升降设备*11.1平台总高度不超过2倍楼层时升降动力设备额定起重量不低于5t;平台总高度超过2倍楼层时不低于7.5t目测，外观检查4511.2电动升降设备的连续升降距离应大于一个楼层高度目测，外观检查4611.3液压提升装置管路连接可靠，无渗漏，工作正常目测，外观检查4712.电气系统12.1供电系统应符合JGJ46的规定目测，感观判断4812.2设置专用开关箱目测，外观检查4912.3绝缘电阻应不小于0.5MQ绝缘电阻仪测量注1：表中项目编号打*的为保证项目，其他为一般项目。注2：要求量化的参数按实测数据填在检验结果中，无实测数据的填写观测到的状况。注3：结论的填写：“合格''用J”代表，“不合格'用“X”代表，“无此项''用“/”代表。注4：复检时，复检合格的，结论中填入''复检合格复检不合格的，检验机构需将检验结果报告当地建筑安全生产监督管理部门。
