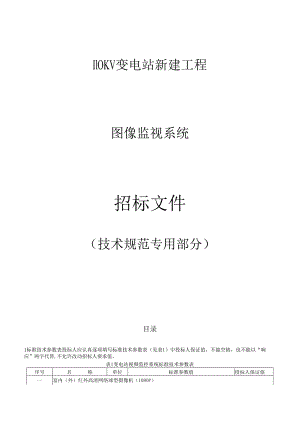

110KV变电站新建工程--图像监视系统专用技术规范.docx
IlOKV变电站新建工程图像监视系统招标文件（技术规范专用部分）目录1标准技术参数表12组件材料配置表（单套）192.2 必备的备品备件、专用工具和仪器仪表供货表222.3 图纸资料提交单位222.4 工程概况错误!未定义书签。2.5 项目单位技术差异表223投标人响应部分233.2推荐的备品备件、专用工具和仪器仪表供货233.3投标人提供的试验检测报告表233.4投标人提供的鉴定证书表231标准技术参数表投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替,不允许改动招标人要求值。表1变电站视频监控系统标准技术参数表序号名称单位标准参数值投标人保证值一富内（外）红外高清网络球型摄像机（108OP）1成像元件1/2.8"ProgressiveScanCMOS（投标人填写）2有效像素200万像素（投标人填写）3最大图像尺寸1920X1080（投标人填写）4日夜型转换模式自动ICR彩转黑（投标人填写）5信噪比大于52dB（投标人填写）6预置点个数2256个（投标人填写）7定位精度度±0.5°（投标人填写）8水平速度水平键控速度:0.1°-250os,速度可设水平预置点速度：300o/s（投标人填写）9水平范围360°连续旋转（投标人填写）10垂直旋转速度0.1°120°/秒（投标人填写）11垂直俯仰角度-5°-90°（自动翻转）（投标人填写）12最低照度彩色：0.051.UX(F1.4,AGC0N)黑白：0.011.UX(F1.4,AGCON)（投标人填写）13网络接口内置RJ45网口，支持0M/100M网络数据（投标人填写）14音频输入音频输入（1.INE输入、MIC输入），音频峰值:2-2.4Vp-p,输出阻抗：IKQ±10%（投标人填写）15音频输出线性电平，阻抗:60OQ（投标人填写）16报警输入7路开关量输入（0-5VDC）（投标人填写）17报警输出2路，支持报警联动（投标人填写）18光学变焦倍数不低于20倍（投标人填写）19电源AC24V（投标人填写）20模拟视频输出1.0Vp-p/75,PA1.或NTSC,BNC头（投标人填写）21红外照射距离米150（投标人填写）22信号制式PA1.（投标人填写）23增益控制自动/手动（投标人填写）24背光补偿支持（投标人填写）253D数字降噪支持（投标人填写）26宽动态支持（投标人填写）27三码流技术支持（投标人填写）序号名称单位标准参数值投标人保证值28强光抑制支持（投标人填写）29镜头光圈E1.4-F3.5（投标人填写）焦距4.7-94mm30巡航扫描8条，每条可添加32个预置点（投标人填写）31焦距/速度控制自动/手动调节（投标人填写）32环境温度七-40-60(室外)（投标人填写）33其他TP66,TVS4000V防雷、防浪涌、防突波，符合GB/T17626.5四级标准（投标人填写）二室内（外）红外高清网络球型摄像机（72OP）1成像元件1/2.8"ProgressiveScanCMOS（投标人填写）2有效像素130万像素（投标人填写）3最大图像尺寸1920×1080（投标人填写）4日夜型转换模式自动ICR彩转黑（投标人填写）5信噪比大于52dB（投标人填写）6预置点个数2256个（投标人填写）7定位精度度±0.5°（投标人填写）8水平速度水平键控速度：0.1o-250os,速度可设水平预置点速度：300o/s（投标人填写）9水平范围360°连续旋转（投标人填写）10垂直旋转速度0.1°120°/秒（投标人填写）11垂直俯仰角度-5°-90°（自动翻转）（投标人填写）12最低照度彩色：0.051.UX©(F1.4,AGCON)黑白：0.Ol1.ux(F1.4,AGC0N)（投标人填写）13网络接口内置RJ45网口，支持IoM/10OM网络数据（投标人填写）14音频输入音频输入（1.INE输入、MIC输入），音频峰值:2-2.4Vp-p,输出阻抗:IKQ±10%（投标人填写）15音频输出线性电平，阻抗:60OQ（投标人填写）16报警输入7路开关量输入（0-5VDC）（投标人填写）17报警输出2路，支持报警联动（投标人填写）18光学变焦倍数不低于20倍（投标人填写）19电源AC24V（投标人填写）20模拟视频输出1.0Vp-p/75,PA1.或NTSC,BNC头（投标人填写）21红外照射距离米150（投标人填写）22信号制式PA1.（投标人填写）23增益控制自动/手动（投标人填写）24背光补偿支持（投标人填写）253D数字降噪支持（投标人填写）序号名称单位标准参数值投标人保证值26宽动态支持（投标人填写）27三码流技术支持（投标人填写）28强光抑制支持（投标人填写）29镜头光圈F1.4-F3.5（投标人填写）焦距4.7-94mm30巡航扫描8条，每条可添加32个预置点（投标人填写）31焦距/速度控制自动/手动调节（投标人填写）32环境温度°C-40°C-60°C(室外)（投标人填写）三红外高清网络枪式摄像机（1080P）1传感器类型1/2.8"ProgressiveScanCMOS（投标人填写）2最小照度0.011.ux(F1.2,AGCON),01.uxwithIR0.0141.ux(F1.4,AGCON),01.uxwithIR（投标人填写）3快门1/25(1/30)秒至1/100,Ooo秒（投标人填写）4镜头2.8-12mmFl.4水平视场角：98.4o-30.2°（投标人填写）5镜头接口类型14（投标人填写）6自动光圈度DC驱动（投标人填写）7日夜转换模式ICR红外滤片式（投标人填写）8宽动态范围数字宽动态（投标人填写）9数字降噪3D数字降噪（投标人填写）10视频压缩标准H.264/MPEG4/MJPEG（投标人填写）11H.264编码类型Base1.ineProfile/MainProfile/HighProfile（投标人填写）12压缩输出码率32Kbps"16Mbps（投标人填写）13音频压缩标准G.711G.726（投标人填写）11音频压缩码率64Kbps(G.711)/16Kbps(G.726)（投标人填写）15最大图像尺寸1280×1080（投标人填写）16帧率50Hz:25fps(1280×1080),25fps(1280×960)（投标人填写）60Hz:30fps(1280×1080),30fps(1280×960)（投标人填写）17背光补偿支持,可选择区域（投标人填写）18强光抑制支持（投标人填写）19日夜转换方式自动,定时,报警触发（投标人填写）20第三码流分辨率与帧率独立于主码流设置，最高支持：（投标人填写）50Hz:25fps(1280X1024)（投标人填写）60Hz:30fps(1280×1024)（投标人填写）序号名称单位标准参数值投标人保证值21存储功能支持MiCrOSD/SDXC卡（64G）断网本地存储,、AS（iSCSI可选）（投标人填写）22接口协议ONVIF,PSIA,CGI（投标人填写）23支持协议TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.IX,QoS,IPv6,Bonjour（投标人填写）24通讯接口1个RJ4510M100M自适应以太网口，1个RS-485接口，1个RS-232接11（投标人填写）25工作温度和湿度-30C0C,湿度小于95%（无凝结）（投标人填写）26电源供应DC12V÷10%/PoE（投标人填写）27防护等级1P66（投标人填写）28红外照射距离超过50米（投标人填写）四红外高清网络枪式摄像机（72OP）1传感器类型1/2.8"ProgressiveScanCMOS（投标人填写）2最小照度0.011.ux(F1.2,AGCON),01.uxwithIR0.0141.ux(F1.4,AGCON),01.uxwithIR（投标人填写）3快门1/25(1/30)秒至1/100,OOO秒（投标人填写）4镜头2.8-12mmFl.4水平视场角：98.40-30.20（投标人填写）5镜头接口类型14（投标人填写）6自动光圈DC驱动（投标人填写）7日夜转换模式ICR红外滤片式（投标人填写）8宽动态范围数字宽动态（投标人填写）9数字降噪3D数字降噪（投标人填写）10视频压缩标准II.264/MPEG4/MJPEG（投标人填写）11H.264编码类型Basc1.ineProfile/MainProfile/HighProfile（投标人填写）12压缩输出码率32KbPS16Mbps（投标人填写）13音频压缩标准G.711G.726（投标人填写）14音频压缩码率64Kbps(G.711)/16Kbps(G.726)（投标人填写）15最大图像尺寸1080×720（投标人填写）16帧率50Hz:25fps(1280×960),25fps
