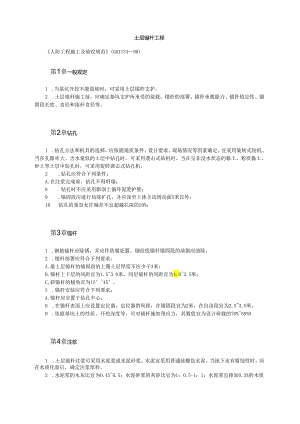

土层锚杆工程模板.docx
土层锚杆工程人防工程施工及验收规范(GBJI3490)第1章一般规定1 .当基坑开挖不能放坡时，可采用土层锚杆支护。2 .土层锚杆施工前，应确定基坑支护所承受的荷载、锚杆的部署、锚杆承载能力、锚杆稳定性、锚固段长度、直径和落杆直径等。第2章钻孔1 .钻孔方法和机具的选择，应依据地质条件、设计要求、现场情况等因素确定。宜采用旋转式钻机。当在孔隙率大、含水量低的土层中钻孔时，可采用袭击式钻机时。当在呈非浸水状态的黏土、粉质黏土、砂土等土层中钻孔时，可采用旋转袭击式钻孔机。2 .钻孔应符合下列条件：A.在注浆完成前，钻孔不得坍塌；8 .钻孔时不应采用膨润土循环泥浆护壁；9 .锚固段应进行局部扩孔，并应深至土体主动滑动面5米以外：10 钻孔的垂直允许偏差不宜超越孔深的20%；第3章锚杆1 .钢筋锚杆应除锈，并应作防腐处置。钢绞线锚杆锚固段的油脂应清除。2 .锚杆部署应符合下列要求：A.最上层锚杆的锚固段的上覆土层厚度不应少于3米；B.锚杆上下层的间距宜为1.53.0米，同层锚杆的间距宜为1.02.5米；C,斜锚杆的倾角宜为15°45°。3 .锚杆安装应符合下列要求：A.锚杆应安置于钻孔中心；8 .在锚杆表面上应设置定位器。定位器的间距，在锚固段宜为2米，在自由段宜为2.53.O米。9 .依据基坑土的性质、开挖深度等，可对锚杆施加预应力，其数值宜为设计荷载的70%80%O第4章注浆1 .土层锚杆注浆可采用水泥浆或水泥砂浆。水泥宜采用普通硅酸盐水泥。当地下水有腐蚀性时，应在水质化验后，确定注浆原料。2 .水泥浆的水灰比宜为O.450.5；水泥砂浆的灰砂比宜为1：0.5-1：1；水泥浆宜掺加O.3%的木质素磺酸钙外加剂。3 .锚固段注浆必须丰满密实。宜采用二次注浆，注浆压力宜大于2MPA。4 .注浆管制作应符合下列要求：A.当采用一次注浆时，注浆管长度应比锚杆长度长500亳米；当采用二次注浆时，二次注浆管长度应比一次注浆管长度短500亳米；8 .注浆管接头宜采用外缩节，注浆管与锚杆应固定；C.注浆管管口1.01.5米长度内宜作成梅花管，其孔眼间距宜为100120亳米。第5章张拉锚固1 .当土层内锚固段的浆液到达设计强度后，土层锚杆方可张拉固定。2 .锚杆应进行抗拉性能实验，其数量宜为总数的2%,且不应少于2根。3 .锚杆进行抗拉性能抽检时，加载宜按设计荷载的25%、50%,75%、100%、120%依次进行,直至到达极限荷载。第6章工程验收1. 土层锚杆施工后，应进行验收实验，验收实验的锚杆数量不应少于锚杆总数的5船且不应少于3根。2. 土层锚杆验收实验设施，宜采用传心式千斤顶。3. 进行土层锚杆验收实验时，加载宜按设计荷载的25%、50%、75%100%.120%依次进行。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IOkV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
