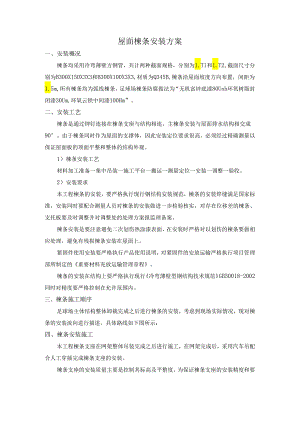

屋面楝条安装方案一、安装概况楝条均采用冷弯薄壁方钢管，共计两种截面规格，分别为1.Tl和1.T2,截面尺寸分别为B300X150X3X3和B300X100X3X3,材质为Q345B,楝条沿屋面坡度方向布置，间距为1.5m,所有楝条均为弧线楝条，足球场楝条防腐做法为“无机富锌底漆80Unb环氧树脂封闭漆30Um,环氧云铁中间漆100Hm”。二、安装工艺楝条是通过钾钉连接在楝条支座与结构相连，主楝条安装与屋面排水结构相交成90°。由于楝条同时作为屋面的支撑体，因此安装定位要求很高，必须经过精确测量以保证屋面板的顶面平整和整体的结构外观。1）楝条安装工艺材料加工准备一集中吊装一施工平台一搬运一测量定位一安装一调整一验收。2）安装要求本工程楝条的安装，要严格执行现行钢结构安装规范，楝条的安装焊缝满足国家标准，安装同时要配合测量人员对楝条的安装做进一步检验核实，对存在位移差的楝条、支托板要及时调整并对调整处的处理方案报监理备案。楝条安装是要注意避免二次划伤热涂漆表面，在安装时严格对以划伤的楝条要做相应处理，避免有残损楝条安装在屋面上。紧固件使用安装要严格执行产品使用说明，对紧固件的安放运输严格执行项目管理部所制定的重要材料充放运输管理章程。楝条的安装在结构上要严格执行现行冷弯薄壁型钢结构技术规范GB50018-2002同时对精度要严格控制在允许范围内。三、楝条施工顺序足球场主体结构整体卸载完成之后进行楝条的安装，考虑到现场实际情况，现对楝条的安装流向进行描述，具体路线如下图所示：四、楝条安装施工本工程楝条支座在网架整体吊装完成之后进行施工，在网架完成后，采用汽车吊配合人工穿插完成楝条支座的安装。楝条支座的安装质量主要是控制其标高及平整度。为保证楝条支座的安装精度和要求，楝条支座的安装须精确定位，在楝条支座安装的过程中，必须对其用测量仪器实时监控，发生位移立即校正，保证焊接完成后楝条支座的安装质量。五、橡条支座的安装1）Ii托板须按照设计图纸要求，在加工厂预制后运至工地。现场可用吊车分区集中吊至屋面以备安装。2）根据图纸测量、放线后，确认无误后进行安装、焊接。3）焊缝防锈漆及面漆补涂。六、施工方法1）工艺要点放线需由专人进行复核，必须保证放线精度。支托板安装注意标高的控制：基本原则是以钢梁顶面为基准，支托板安装误差控制在5cm范围内，以保证焊接完成后楝条可适当上下调整。焊接时电流要适当，焊缝成形后不能出现气孔和裂纹，也不能出现咬边和焊瘤，焊缝尺寸应达到设计要求，焊缝应均匀，焊缝成型应美观。焊缝防腐处理应及时进行，防腐涂料均选用与设计要求相符合的油漆。次楝条采用的是冷弯薄壁C型内卷边槽钢，运输、搬运过程中应注意保护，避免变形。防腐处理：楝条防腐采用热镀锌方式，现场焊缝应补涂防锈油漆。楝条安装的控制：不同位置的楝条标高不同，施工过程中，关键控制好楝条的标高和倾斜度。同时要兼顾结构误差并整体顺滑要求进行调整。楝条是通过连接板和主楝安装，并主楝相交成90。，由于楝条同时作为T型码的支撑体，因此安装定位要求很高，必须经过精确测量以保证次楝条的顶面平整和整体的曲面外观。楝条的安装在结构上要严格执行现行冷弯薄壁型钢结构技术规范GB50018-2002,同时对精度要严格控制在允许范围内。2）楝条的安装施工方法屋面楝条主要采用人工拉至屋面后，水平运输就位进行安装。每跨安装顺序可由檐口往中间施工。屋面楝条的安装顶面主楝条的安装垂直于钢结构屋面排水方向,在已安装好的钢桁架结构上连接固定，焊接固定。安装方法为先用全站仪在已安装好的网架结构上放出楝条定位控制线，根据定位线在原设计的网架结构上标记楝条支座位置,然后将楝条支座焊接在已安装好的网架结构上，安装楝条，固定在楝条支座上，用垫块调整位置，最后用螺栓固定。在焊接过程中要采取减小变形的措施，先对称点焊，检查楝条支座的角度，合格后再焊接，不合格的要校正角度。点焊要牢固。本工程顶面楝条主要采用卷扬机配合吊装的形式进行吊装。由于本工程楝条单重小，先用50T汽车吊将楝条打包吊至4层看台楼面上，放置稳定，由于受网架结构的影响，楝条不能够平行吊装至安装位置，所以先由一台卷扬机将楝条吊至网架上端后用另一台卷扬机配合将楝条平行的吊至安装位置进行安装。墙面楝条的安装墙面此楝条在V柱安装完成后即可插入施工，采用25吨汽车吊进行安装，其它施工工艺与屋面楝条施工工艺相同O
