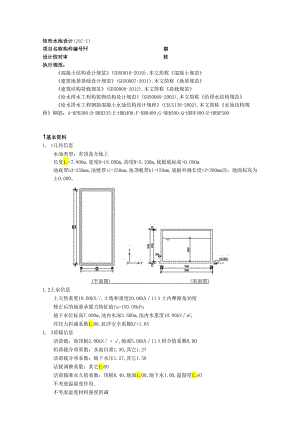

矩形水池设计(JSC-I)项目名称构件编号H期设计校对审核执行规范：混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范建筑结构荷载规范(GB50009-2012),本文简称荷载规范给水排水工程构筑物结构设计规范(GB50069-2002),本文简称给排水结构规范给水排水工程钢筋混凝土水池结构设计规程(CECS138-2002),本文简称水池结构规程钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;Q-HRBF400;R-HRBF5001基本资料1. 1几何信息水池类型：有顶盖全地上长度1.=7.800m,宽度B=18.000m,高度H=5.100m,底板底标高=0.OOOm池底厚h3=250mm,池壁厚tl=250mm,池顶板厚hl=150mm,底板外挑长度t2=300mm注：地面标高为±0.000。(平面图)(剖面图)1.2土水信息土天然重度18.00kN/,土饱和重度20.00kN11土内摩擦角30度修正后的地基承载力特征值fa=150.OOkPa地下水位标高T.000m,池内水深3.500m,池内水重度10.00kNm3,浮托力折减系数1.00,抗浮安全系数Kf=I.051. 3荷载信息活荷载：池顶板2.00kN,地面5.00kN11组合值系数0.90恒荷载分项系数：水池自重1.30,其它1.27活荷载分项系数：地下水压1.27,其它1.50活载调整系数：其它1.OO活荷载准永久值系数：顶板0.40,地面1.00,地下水1.00,温湿度1.oO不考虑温湿度作用.不考虑温度材料强度折减1.4钢筋险信息混凝土：等级C30,重度25.50kNd,泊松比0.20纵筋保护层厚度(mm)：顶板(上25,下25),池壁(内25,外25),底板(上25,下25)钢筋级别：HRB400,裂缝宽度限值：0.20mm,配筋调整系数：1.00构造配筋采用混凝土规范GB50010-20102计算内容(1)地基承载力验算(2)抗浮验算(3)荷载计算(4)内力(不考虑温度作用)计算(5)配筋计算(6)裂缝验算(7)混凝土工程量计算3计算过程及结果单位说明：弯矩:kN.m/m钢筋面积:m/裂缝宽度:mm计算说明：双向板计算按查表恒荷载:水池结构自重,土的竖向及侧向压力，内部盛水压力.活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.水池方位定义如下：水池方位示意图3.1地基承载力验算3.1.1基底压力计算(1)水池自重GC计算顶板自重Gl=537.03kN池壁自重G2=1516.IOkN底板自重G3=996.03kN水池结构自重Gc=Gl+G2+G3=3049.16kN(2)池内水重GW计算池内水重Gw=4471.25kN(3)覆土重量计算池顶覆土重量GtI=OkN池顶地下水重量GSI=OkN底板外挑覆土重量Gt2=0.00kN基底以上的覆盖土总重量Gt=Gtl+Gt2=0.00kN基底以上的地下水总重量GS=Gsl+Gs2=0.00kN(4)活荷载作用Gh顶板活荷载作用力Ghl=280.80kN地面活荷载作用力Gh2=79.20kN活荷载作用力总和Gh=GhI+Gh2=360.00kN(5)基底压力Pk基底面积：A=(1.+2×t2)×(B+2×t2)=8.400X18.600=156.24m2基底压强：Pk=(Gc+Gw+Gt+Gs+Gh)/A=(3049.16+4471.25+0.00+0.00+360.00)/156.240=50.44Wm3.1.2结论：Pk=50.44<fa=150.00kPa,地基承载力满足要求。3.2抗浮验算由于地下水位低于池底标高,不需要进行本项验算3.3荷载计算3.3.1顶板荷载计算：池顶板自重荷载标准值：Pl=25.50X0.150=3.83Wm顶板活荷载标准值：Phl=2.00kNm2池顶均布荷载基本组合：池顶均布荷载准永久组合：3.3.2池壁荷载计算：(1)池外荷载：主动土压力系数Ka=0.33Q侧向土压力荷载组合(kN/!?):部位(标高)土压力标准值水压力标准值活载标准值基本组合准永久组合池壁顶端(4.950)0.000.000.000.000.00底板顶面(0.250)0.000.000.000.000.00地面(0.000)0.000.000.000.000.003(2)池内底部水压力：标准值二35.00kNm2,基本组合设计值二44.45Wm8.3.3底板荷载计算(池内无水，池外填土)：水池结构自重标准值GC=3049.16kN1基础底面以上土重标准值Gt=0.OOkN+基础底面以上水重标准值GS=0.OOkN+基础底面以上活载标准值Gh=360,OOkN0水池底板以上全部竖向压力基本组合：04=28.48kNm29 水池底板以上全部竖向压力准永久组合：hl=4.63Wm1.00)/156.240=20.74kNm2板底均布净反力基本组合:=20.19kNm2板底均布净反力准永久组合:=14.37kNm210 4内力,配筋及裂缝计算Q弯矩正负号规则：顶板:下侧受拉为正,上侧受拉为负池壁：内侧受拉为正,外侧受拉为负Q底板:上侧受拉为正,下侧受拉为负a荷载组合方式：81.池外土压力作用(池内无水，池外填土)F2.池内水压力作用(池内有水，池外无土)4(1)顶板内力：er-|107a比一房4 Mx5 弯矩示意图0M一一平行于1.方向板中心点的弯矩；5.50Mj一一平行于1,方向板中心点的弯矩；1I30M0一一平行于1.方向板边缘弯矩；M0y一一平行于Iy方向板边缘弯矩。计算跨度：1.=7.450m,Iy=17.650m,四边简支按单向板计算.荷载组合作用弯矩表(kN.mm)内力组合跨中MX跨中My边缘MOX边缘瞋基本组合53.230.000.000.00准永久组合32.090.000.000.00(2)XZ(前后)侧池壁内力:lM三(TK)I11*也*MXA&JS)-Ft“弯矩示意图M一一平行于1.方向板中心点的弯矩；MZ一平行于1.方向板中心点的弯矩；M0x一一平行于1.方向板边缘弯矩；M0z一一平行于1.方向板边缘弯矩。计算跨度：1.=7.550m,1.=4.700m,三边固定，顶边简支池壁类型：普通池壁,按双向板计算1 .池外填土,池内无水时,荷载组合作用弯矩表（kN.mm）基本组合作用弯矩表（kN.mm）池外土内力组合跨中MX跨中MZ边缘MOX边缘毗（底）边缘M0Z（顶）M0.000.000.000.000.00池外土+温湿度作用内力组合跨中MX跨中扎边缘MoX边缘MOZ（底）边缘M0Z（顶）池外土压力0.000.000.000.000.00温湿度作用-M0.000.000.000.000.00准永久组合作用弯矩表（kN.mm）池外土内力组合跨中MX跨中MZ边缘七边缘毗（底）边缘MZ（顶）M0.000.000.000.000.00池外土+温湿度作用内力组合跨中根跨中MZ边缘MoX边缘M0Z（底）边缘M0Z（顶）池外土压力0.000.000.000.000.00温湿度作用-一M0.000.000.000.000.002 .池内有水，池外无土时,荷载组合作用弯矩表（kN.mm）基本组合作用弯矩表（kN.mm）池内水内力组合跨中MX跨中MZ边缘边缘也（底）边缘址（顶）M-11.51-21.9535.3254.88-0.00池内水+温湿度作用内力组合跨中MX跨中MZ边缘MOX边缘AH（底）边缘M0,（顶）池内水压力-11.51-21.9535.3254.88-0.00温湿度作用-一M-11.51-21.9535.3254.880.00准永久组合作用弯矩表（kN.mm）池内水内力组合跨中MX跨中MZ边缘MOX边缘玳（底）边缘M0z（顶）M-9.06-17.2827.8143.21-0.00池内水+温湿度作用内力组合跨中MX跨中MZ边缘MOX边缘Mo,（底）边缘牝（顶）池内水压力-9.06-17.2827.8143.21-0.00温湿度作用-M-9.06-17.2827.8143.210.00YZ（左右）侧池壁内力:弯矩示意图一一平行于1，方向板中心点的弯矩；MZ一平行于1.方向板中心点的弯矩；M0y一一平行于Iy方向板边缘弯矩；M0一一平行于1.方向板边缘弯矩。计算跨度：Iy=17.750m,1.=4.700m,三边固定,顶边简支池壁类型：浅池壁,按竖向单向板计算池外土压力作用角隅处弯矩（kN.mm）:基本组合:-0.00,准永久组合:-0.00池内水压力作用角隅处弯矩（kN.mm）:基本组合:34.37,准永久组合:27.061.池外填土,池内无水时,荷载组合作用弯矩表（kN.mm）基本组合作用弯矩表（kN.mm）池外土内力组合跨中My跨中MZ边缘Ml边缘也（底）边缘址（顶）M0.000.00-0.000.000.00池外±+温湿度作用内力组合跨中My跨中MZ边缘M0,边缘MflZ（底）边缘M0,（顶）池外土压力0.000.00-0.000.000.00温湿度作用-一M0.000.000.000.000.00准永久组合作用弯矩表（kN.mm）池外土内力组合跨中My跨中MZ边缘MCly边缘玳（底）边缘M0Z（顶）M0.000.00-0.000.000.00池外±+温湿度作用内力组合跨中My跨中MZ边缘M0,边缘Mo,（底）边缘牝（顶）池外土压力0.000.00-0.000.000.00温湿度作用-M0.000.000.000.000.002.
