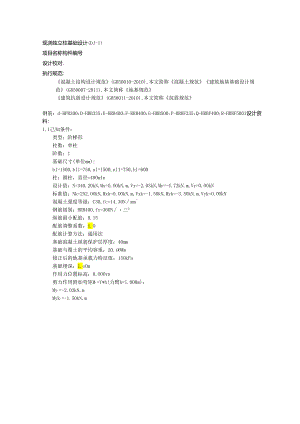

现浇独立柱基础设计(DJ-1).docx
现浇独立柱基础设计(DJ-I)项目名称构件编号设计校对.执行规范:混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范建筑抗震设计规范(GB50011-2010),本文简称抗震规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5001设计资料：1.1己知条件：类型：阶梯形柱数：单柱阶数：1基础尺寸(单位mm):bl=1500,bll=750,al=1500,al1=750,hl=600柱：圆柱，直径=40OmIn设计值：N=340.20kN,Mx=O.OOkN.m,Vx=-2.03kN,My=-4.72kN.m,Vy=O.OOkN标准值：Nk=252.OOkN,Mxk=O.OOkN.m,Vxk=-I.50kN,Myk=-3.50kN.m,Vyk=O.OOkN混凝土强度等级：C30,fc=14.30Nmm钢筋级别：HRB400,fy=360N三2纵筋最小配筋：0.15配筋调整系数：1.O配筋计算方法：通用法基础混凝土纵筋保护层厚度：40mm基础与覆土的平均容重：20.OOWm修正后的地基承载力特征值：15OkPa基础埋深：1.oOm作用力位置标高：0.OOOrn剪力作用附加弯矩M,=Y*h(力臂h=l.000m)：My,=-2.03kN.mMyk,=-1.50kN.m340kN设计雕简图基础尺寸筒图1.2计算要求：(1)基础抗弯计算(2)基础抗冲切验算(3)地基承载力验算单位说明：力：kN,力矩：kN.m,应力：kPa2计算过程和计算结果2.1基底反力计算：2.1.1统计到基底的荷载标准值:Nk=252.00,Mkx=0.00,Mky=-5.00设计值:N=340.20,Mx=0.00,My=-6.751.1.2 承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合pkmax=(Nk+Gk)/A+Mxk/Wx+Myk/Wy=140.89kPapkmin=(Nk+Gk)/A-Mxk/Wx-Myk/Wy=123.11kPapk=(Nk+Gk)/A=132.00kPa各角点反力pl=140.89kPa,p2=123.11kPa,p3=123.11kPa,p4=140.89kPa1.1.3 强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合pmax=N/A+Mx/Wx+My/Wy=163.20kPapmin=N/A-Mx/Wx-My/Wy=139.20kPap=N/A=151.20kPa各角点反力pl=163.20kPa,p2=139.20kPa,p3=139.20kPa,p4=163.20kPa2.2 地基承载力验算：pk=132.00<fa=150.OOkPa,满足pkmax=140.89<1.2*fa=180.OOkPa,满足2.3 基础抗剪验算：根据地基规范第8.2.7-2条，需要进行抗剪验算抗剪验算公式V<=0.7*,*ft*Ac地基规范第8.2.9条(剪力V根据最大净反力pmax计算)第1阶(kN):V下=144.43,V右=144.43,V上=144.43,V左=144.43碎抗剪面积(m2):Ac下=0.83,Ac右=0.83,Ac上=0.83,Ac左=0.83抗剪满足.2.4 基础抗冲切验算：抗冲切验算公式F<=0.7*Bhp*ft*Aq地基规范第8.2.8条(冲切力FI根据最大净反力pmax计算)第1阶(kN):Fi下=8.37,F1右=8.37,F1上=8.37,F1左=8.37碎抗冲面积(m2):Aq下=0.49,Aq右=0.49,Aq上=0.49,Aq左=0.49抗冲切满足.2.5 基础受弯计算：弯矩计算公式M=1/6*la2*(2b+b,)*pmax1.=计算截面处底板悬挑长度根据地基规范第8.2.1条，扩展基础受力钢筋最小配筋率不应小于0.15%第1阶(kN.m):M下=31.43,M右=31.43,M上=31.43,M左=31.43,h0=555mm计算As(mm2m):As下=900(构造)，As右=900(构造)，As上=900(构造)，As左=900(构造)配筋率p：p下=0.150%,P右=0.150%,P±=0.150%,P左=0.150%基础板底构造配筋(最小配筋率0.15%).2.6 底板配筋：X向实配E14170(906mm2/m,0.151%)>=As=900mmVmY向实配E14170(906mm2m,0.151%)>=As=900mmVm3配筋简图g6女<As×=900E14®170(906)E14170(906)75015)0139.20现浇独立柱基础设计(DJ-2)项目名称构件编号B期设计校对审核执行规范：混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑地基基础设计规范(GB50007-201IX本文简称地基规范建筑抗震设计规范(GB50011-2010),本文简称抗震规范钢筋：d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5001设计资料：1.1己知条件：类型：阶梯形柱数：单柱阶数：1基础尺寸(单位mm):bl=1500,bll=750,al=1300,al1=650,hl=600柱：圆柱，直径=40OmIn设计值：N=121.50kN,Mx=-4.05kN.11,Vx=-12.15kN,My=-27.OOkN.m,Vy=2.70kN标准值：Nk=90.OOkN,MXk=-3.OOkWm,Vxk=-9.OOkN,Myk=-20.OOkN.m,Vyk=2.OOkN混凝土强度等级：C30,fc=14.30Nmm2钢筋级别：HRB400,fy=360N三2纵筋最小配筋：0.15配筋调整系数：1.O配筋计算方法：通用法基础混凝土纵筋保护层厚度：40mm基础与覆土的平均容重：20.OOWm修正后的地基承载力特征值：15OkPa基础埋深：1.oOm作用力位置标高：0.OOOrn剪力作用附加弯矩M,=Y*h(力臂h=l.000m)：My,=-12.15kN.mMx'=-2.70kN.mMyk'=-9.OOkN.mMxk,=-2.OOkN.m设计韩简图1.2计算要求：(1)基础抗弯计算(2)基础抗冲切验算(3)地基承载力验算单位说明：力：kN,力矩：kN.m,应力：kPa2计算过程和计算结果2.1基底反力计算：2.1.1统计到基底的荷载标准值:Nk=90.00,Mkx=-5.00,Mky=-29.00设计值:N=121.50,Mx=-6.75,My=-39.152.1.2承载力验算时,底板总反力标准值(kPa):相应于荷载效应标准组合基底全反力计算出现零应力区，按应力重分布计算:基底各点位置及反力(以左下角为原点)：(X,y)反力(kPa)(1.500,0.325)0.00(1.500,1.300)18.04(0.000,1.300)138.30(0.000,0.000)114.24(1.425,0.000)0.00(1.500,0.000)0.00pk=(Nk+Gk)/A=66.15kPapkmax=138.30kPa,pkmin=0.00kPa2.1.3强度计算时,底板净反力设计值(kPa):相应于荷载效应基本组合P=62.31kPapmax=158.57kPa,pmin=24.00kPa各角点反力pl=126.34kPa,p2=-24.00kPa,p3=-l.79kPa,p4=158.57kPapmin=24.OOkPa<0,底板局部承受土重负弯矩,程序未计算板顶负筋,需用户自行处理！2.2 地基承载力验算：pk=66.15<fa=150.OOkPa,满足pkmax=138.30<1.2*fa=180.OOkPa,满足2.3 基础抗剪验算：根据地基规范第8.2.7-2条，需要进行抗剪验算抗剪验算公式V<=0.7*h,*ft*Ac地基规范第&2.9条(剪力V根据最大净反力pmax计算)第1阶(kN):V下=116.55,V右=121.63,V±=116.55,V左=121.63碎抗剪面积(11:AC下=0.83,AC右=0.72,Ac±=0.83,AC左=0.72抗剪满足.2.4 基础抗冲切验算：抗冲切验算公式F<=0.7*Bhp*ft*Aq地基规范第8.2.8条(冲切力FI根据最大净反力pmax计算)第1阶(kN):R下=0.00,Fl右=7.22,F】上=0.00,心左=7.22碎抗冲面积(m2):Aq下=0.00,Aq右=0.48,Aq上=0.00,Aq左=0.48抗冲切满足.2.5 基础受弯计算：弯矩计算公式M=1/6*1?*(2b+b,)*pmax1.=计算截面处底板悬挑长度根据地基规范第8.2.1条，扩展基础受力钢筋最小配筋率不应小于0.15%第1阶(kN.m):M下=21.07,M右=26.86,M上=21.07,M左=26.86,h0=555mm计算As(mm2m):As下=900(构造)，As右=900(构造)，As上=900(构造)，As左=900(构造)配筋率P:P下=0.150鼠P右=0.150%,P±=0.150%,P左=0.150%基础板底构造配筋(最小配筋率0.15%).2.6 底板配筋：X向实配E14170(906mm'/m,0.151%)>=As=900mmjmY向实配E14170(906mmVm,0.151%)>=As=900mmVm3配筋简图Asy=900E14370(906)E14170(906)75015)01804-17900【理正结构设计工具箱软件6.5PB3计算日期:2023-08-1222:35:47
