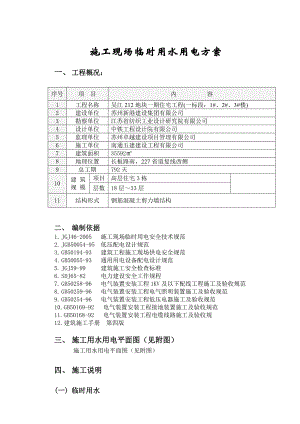

施工现场临时用水用电方案一、 工程概况：序号项 目内 容1工程名称吴江212地块一期住宅工程(一标段：1#、2#、3#楼)2建设单位苏州新港建设集团有限公司3勘察单位江苏省纺织工业设计研究院有限公司4设计单位中铁工程设计院有限公司5监理单位苏州卓越建设项目管理有限公司6施工单位南通五建建设工程有限公司7建筑面积355928地理位置长板路南，227省道复线西侧9总工期792天10建 筑规 模项目高层住宅3栋层数18层33层11结构形式钢筋混凝土剪力墙结构二、 编制依据1. JGJ46-2005 施工现场临时用电安全技术规范2. JGB50054-95 低压配电设计规范3. GB50194-93 建筑工程施工现场供电安全规范4. GB50055-93 通用用电设备配电设计规范5. JGJ59-99 建筑施工安全检查标准6. SDJ65-82 电力建设安全工作规程7. GB50258-96 电气装置安装工程1KV及以下配线工程施工及验收规范8. GB50259-96 电气装置安装工程电气照明装置施工及验收规范9. GB50254-96 电气装置安装工程低压电器施工及验收规范10. GB50169-92 电气装置安装工程接地装置施工及验收规范11. GB50168-92 电气装置安装工程电缆线路施工及验收规12. 建筑施工手册 第四版三、 施工用水用电平面图（见附图）施工用水用电平面图（见附图）四、 施工说明(一) 临时用水本方案组织设计根据建筑施工手册第四版及施工组织设计编制。施工现场及生活区的给水管径设计时未考虑消防用水。1.消防用水的取用：1.1施工现场：消防用水可取自紧邻工程南侧的南大港（该河流紧靠京杭大运河并与之相通，常年不断水），距离约为10米；或取自227省道边的消防栓，距离约为100米。1.2生活区：消防用水可取自紧邻工程南侧的南大港（该河流紧靠京杭大运河并与之相通，常年不断水），距离约为100米；或取自长板路边的消防栓，距离约为100米。2.进水管2.1施工现场：业主提供的水源点水表后主管直径为50，此即为进水管，选用50镀锌水管，接至现场，并设消防栓，然后送至各用水点。各单体均在室外地面上设置高压水泵向楼层送水，管径40，每两个楼层设一处取水点；地面水泵处设置3米×3米×2米深的蓄水水池。2.2生活区：业主提供的水源点水表后主管直径为50，此即为进水管，生活用水选用DN32 PPR水管接至所需的用水位置，并设闸阀及专用水龙头。 3.根据消防规定，在生活区、木工房、工地仓库、木模堆场及建筑物周围，设置消防专用阀，供水管径为50。并在下列各区域设置专用灭火器：每层在各楼梯口，人行坡道口等处设置不少于3只灭火器；木工房设6只灭火器；钢筋棚设置3只灭火器，配电房设2只（开式）灭火器，并配黄砂箱1只（0.5T）；食堂设3只灭火器，厕所间各设2只；其他区域均按消防有关规定设置。4.场地范围及过路水管埋入地下500mm深，以防管线被压破。5.设计计算：施工临时用水计算书 建筑工地临时供水主要包括:生产用水、生活用水和消防用水三种。 生产用水包括工程施工用水、施工机械用水。 生活用水包括施工现场生活用水和生活区生活用水。一、工程用水量计算: 工地施工工程用水量可按下式计算： q1=K1·Q1·N1·K2/(T1·b·8·3600) 其中 q1 施工工程用水量 (L/s)； K1 未预见的施工用水系数，取1.1； Q1 年(季)度工程量 (以实物计量单位表示)，取值如下表； N1 施工用水定额，取值如下表； T1 年(季)度有效工作日(d)，取300天； b 每天工作班数(班)，取1； K2 用水不均匀系数，取1.5。 工程施工用水定额列表如下:序号用水名称用水定额N1工程量Q1单位1 砌筑工程全部用水 1501400M3 2 抹灰工程全部用水 3075000M2 3 混凝土自然养护 20010000M3 经过计算得到 q1 =1.1××1.5/(300×1×8×3600)=0.85L/S。二、机械用水量计算: 施工机械用水量计算公式： q2=K1·Q2·N2·K3/(8·3600) 其中 q2 施工机械用水量 (L/s)； K1 未预见的施工用水系数，取1.05； Q2 同一种机械台数(台)，取值如下表； N2 施工机械台班用水定额，取值如下表； K3 施工机械用水不均匀系数，取2。 施工机械用水定额列表如下:序号机械名称型号单位耗水量N1(L)机械台数Q21 对焊机 台·h 300 1 经过计算得到 q2 =1.05×2400×2/(8×3600)=0.18L/S。三、工地生活用水量计算: 施工工地用水量计算公式： q3=P1·N3·K4/(b·8·3600) 其中 q3 施工工地生活用水量 (L/s)； P1 施工现场高峰期生活人数，取300人； N3 施工工地生活用水定额，取值如下表； K4 施工工地生活用水不均匀系数，取1.3； b 每天工作班数(班)，取2。 施工工地用水定额列表如下:序号用水名称单位耗水量N1(L)1 施工现场生活用水 L/人 40 经过计算得到 q3=300×40×1.3/(2×8×3600)=0.2708L/S。四、生活区用水量计算: 生活区生活用水量计算公式： q4=P2·K4·N5/(24·3600) 其中 q4 生活区生活用水量 (L/s)； P2 生活区居住人数，取300人； N4 生活区昼夜全部生活用水定额，取值如下表； K5 生活区生活用水不均匀系数，取2； 生活区生活用水定额列表如下:序号用水名称单位耗水量N1(L)1 生活区全部生活用水 L/人 80 经过计算得到 q4=300×80×2/(24×3600)=0.5556L/S。五、总用水量计算: 施工工地总用水量Q可按以下组合公式计算：在此计算中得施工现场:Q =0.85+0.18+0.27=1.3L/S； 生活区: Q =0.56L/S； 最后计算出的总用水量，还应增加10%，以补偿不可避免的水管漏水损失。最后Q还应增加10%,得出施工现场:Q =1.3*1.1=1.43L/S； 生活区: Q =0.56*1.1=.62L/S；六、供水管径计算: 工地临时网路需用管径，可按下式计算： d=(4Q/1000)1/2 其中: d 配水管直径(m)； Q 施工工地用水量(L/S)； 管网中水流速度(m/s),取V=0.8(m/s)； 施工现场供水管径由计算公式：d=4×1.43/(3.14×0.8×1000)0.5=0.047m=47mm得临时网路需用内径为50mm的供水管。生活区供水管径由计算公式： d=4×0.62/(3.14×0.8×1000)0.5=0.031m=31mm得临时网路需用内径为32mm的供水管。(二) 临时用电2.1 编制依据低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社 建筑施工安全检查标准JGJ59-992.2 用电负荷生产区主要施工机械用电负荷序号设备名称型 号单台功率数 量产 量1塔吊TQZ63A39.0KW1苏州2塔吊QTZ40C29.0KW2苏州3人货电梯SCD100/100A22.0KW3上海4钢筋切断机QJ-40-15.5KW2江苏5钢筋弯曲机GW-402.8KW2合肥6钢筋弯箍机GW-322.2KW2合肥7钢筋调直机GT4/147.5KW2合肥8闪光对焊机UNI-200100.0KVA1上海9交流电焊机BX-300F23.0KVA1上海10电渣压力焊机BX-50076.8KVA 1上海11砂浆搅拌机UB33.0KW3杭州12插入式振动器ZX501.1KW8江苏13平板式振动器ZB111.1KW2江苏14圆盘锯机MJ1042.2KW2江苏15高压水泵IRG40-250A7.5KW3 上海生产区主要用电负荷序号设备名称型 号单台功率数 量产 量1蒸饭箱10.0KW32热水器7.0KW33电饭锅1.5KW24冰箱1.0KW25空调1.25KW106水泵0.6KW27荧光灯0.041002.3 设计内容和步骤2.3.1现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场建设单位已提供一箱变，容量为500KVA，由两家施工单位共用，平均每家提供容量为250KVA。箱变采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。生活区建设单位已提供一箱变，容量为315KVA，由五家施工单位共用，平均每家提供容量为63KVA。箱变采用380V低压供电，设一配电总箱，内有计量设备，采用TN
