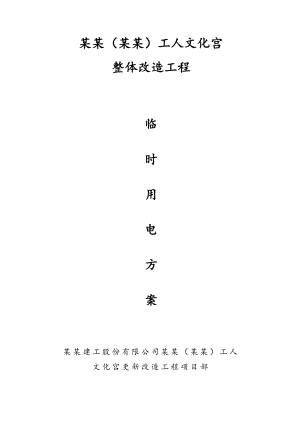

施工现场临时用电方案4.doc

某某（某某）工人文化宫整体改造工程临时用电方案某某建工股份有限公司某某（某某）工人文化宫更新改造工程项目部编制人 ：审核人 ：批准人 ：目 录一、编制依据二、工程概况三、临时用电四、主要施工机械设备一览表五、施工用电线路选择六、安全用电技术电措施及电气防火措施七、用电管理八、电工九、电缆线路十、配电柜（盘）、配电箱及开关箱十一、电器装置的选择十二、使用于与维护十三、照明十四、接地与防雷附：1、三级配电设置图2、施工用电平面布置图一、编制依据1某某（某某）工人文化宫更新改造工裎设计图纸2某某（某某）工人文化宫工裎项目部施工组织设计3建设工程安全生产管理条例（国务院令第393号）4安全生产许可证条例（国务院令第397号）5建筑施工安全检查标准JGJ59-996施工现场临时用电安全技术规范JGJ46-20057施工现场机械设备检察技术规程JGJ160-20088危险性较大的分部分项工程安全管理办法（建质【2009】87号9. 建筑工程施工现场消防安全技术规范GB50720-2011二、工程概况：工程名称：某某（某某）工人文化宫更新改造工程工程地点：某某市某某区和平大道450号建设单位：某某市总工会设计单位：某某市民用建筑设计研究院代建单位：某某宏宇建设工程咨询有限公司监理单位：某某科达监理咨询有限公司施工单位：某某建工股份有限公司建筑面积：79900 m2总工期：730日历天本项目用地位于某某沙湖西岸，拟用地面积43510.00平方米，净用地面积42955.59平方米，基地西面为和平大道，北面临健康路，东面隔新建友谊大道与内沙湖相邻，南面为规划文化路,位置优越，交通方便。拟建工程主要包括：“职工之家”、“困难职工帮扶中心”、“职工创业服务中心”、“职工文化活动中心”、“职工体育健身中心”。 建成后的某某（某某）工人文化宫将成为某某市的“职工之家”，形成 “一家四中心”于一体的多功能综合素质教育和职工文化活动阵地。新改扩建后的工人文化宫总建筑面积79900.73 m2（其中地上建筑面积49555.18 m2，地下建筑面积30345.55 m2），建筑层数：A栋19层，B栋4层，C栋4层，D栋4层，E栋2层。建筑高度：职工之家75.9米，职工体育健身中心19.2米，职工文化活动中心17.4米，困难职工帮扶中心17.4米，职工创业服务中心9.9米。 三、施工用电： 根据建筑施工安全检查标准(JGJ59-99)和施工现场临时用电安全技术规范(JGJ46-2005)，为确保用电中的人身安全和设备安全，并使施工现场供、用电设施的运行安全可靠，本工程施工现场采用TN-S系统供配电（如图所示）其中L1，L2，L3为相线，N为工作零线，PE为保护零线。根据工程具体情况设配电房（见附图），设置分配电箱4个。具体情况如下：塔吊专用配电箱、施工电梯配电箱、施工楼层配电箱及吊篮和现场办公区用电配电箱。根据用电设备情况，地面电缆沿围墙用支架架设，塔吊专用线路等经过道路时地下加硬质导套管保护埋设，楼层电线沿内墙壁架设。现场用电情况布置见施工现场用电平面布置图。四、主要施工机械设备一览表机械名称数 量单位功 率钢筋调直机2台7.5×2=15KW切断机2台7.5×2=15KW砂轮切割机8台2.2×8=17.6KW钢筋弯曲机4台3×4=12KW电焊机8台23.4×8=187.2 KW钢筋对焊机1台100×1=100 KW电渣压力焊机4台30×4=120 KW平刨机4台3×4=12KW圆盘锯5台3×5=15 KW砂浆搅拌机4台7.5 ×4=30KW振动机10台1.1×10=11KW打夯机2台1.5×2=3KW潜水泵10台1.5×10=15KW塔吊型FH60152台70×2=140KW塔吊STT1532台70×2=140 KW人货两用电梯1台66×1=6KW用电量计算：（根据建筑施工手册第四版34-3-4施工供电设施要求计算）电动机总容量P1=491.6KW（未考虑桩机及配套设施） 电焊机总容量P2=407.2KW 室内、室外照明用电容量计动力总用电量10%，P3=898.8/10=89.88KW K1=0.6、 K2=0.6 、 COS=0.75 施工高峰动力用电量计算如下： P=1.05×（K1×P1/COS+ K2×P2+ K3×P3）=1.05×（0.6×491.6./0.75+0.6×407.2+0.9平均×89.88） =718.49KW。五、施工用电线路选择1、导线选择本工程施工用电由甲方提供的变压器引出。根据现场配备的机具设备，施工用电经从变压器引出后采用四个回路。回路一：塔吊一台：70KW；人货两用电梯一台：66KW: 压力焊机一台:30KW对悍机:100KW:电焊机二台:46.8KW: P1=1000×（70+663010046.8）×0.7=218.96KVA导线截面选择I线=1000×P1/（1.732½×380×0.75）=443.58KWA:选用185mm2铜芯橡胶线，其允许持续电流462.5A>443.58A 。回路二：塔吊一台：70KVA；电渣压力焊机一台：30 KW；电焊机一台46.28KW；平刨机1台3KW, 园盘锯2台6KW, 搅伴机1台7.5KW, 振动机5台5.5KW打夯机1台1.5KW,潜水泵5台7.5KW, 切断机1台7.5KW, 砂轮切割机3台6.6KW钢筋弯曲机1台3KW。P2=1000×（703046.8367.55.5+1.57.57.56.63）×0.7=136.43 KVA导线截面选择I线=1000×P2/（1.732×380×0.75）=276.38KWA。选用120mm2铜芯橡胶线，其允许持续电流300A>276.38A 。回路三：塔吊一台：70 KVA；电渣压力焊机一台：30 KW；电焊机两台46.8 KW；平刨机一台：3KW；圆盘锯一台：3KW；搅拌机两台：15KW；振动机两台：2.2KW；潜水泵3台：4.5KW；钢筋调直机一台:7.5KW；切断机一台：7.5KW；砂轮切割机一台：2.2KW；钢筋弯曲机一台：3KW。P3=（70+30+46.8+3+3+15+2.2+4.5+7.5+7.5+2.2+3）×0.7=136.29KW导线截面选择I线=1000×P3/（1.732×380×0.75）=276.10A选用120mm2铜芯橡胶线，其允许持续电流300A>276.10A 。回路四：塔吊一台：70 KVA；电渣压力焊机一台：30 KW；电焊机两台46.8 KW；平刨机两台：6KW；圆盘锯两台：6KW；搅拌机一台：7.5KW；振动机3台：3.3KW；打夯机一台：1.5KW；潜水泵两台：3KW；钢筋调直机一台:7.5KW；砂轮切割机4台：8.8KW；钢筋弯曲机两台：6KW。P4=（70+30+46.8+6+6+7.5+3.3+1.5+3+7.5+8.8+6）×0.7=137.48KW导线截面选择I线=1000×P4/（1.732½×380×0.75）=278.51A选用120mm2铜芯橡胶线，其允许持续电流300A>278.51A 故采用1根主线185mm2, 三根主线120mm2。1×462.5A3×300A1362.5A1274.57A。2、线路敷设（1）根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图。（2）施工临时用电必须采用 TN-S系统, 符合“三级配电、逐级保护”， 达到“一机、一闸、一漏、一箱” 要求。电箱设置、线路敷设、接零保护、接地装置、漏电保护等各种配电装置应符合规范要求。六、安全用电技术电措施及电气防火措施（1）现场供电系统采用TN-S接零保护系统，动力回路均采用三相五线制，并在总配电箱及各分路配电箱处进行重复接地。重复接地电阻阻值总配电箱处为4，接地体利用临时变接地系统；各分路配电箱处的接地电阻为10，接地体为一根2m长的镀锌角钢，并用螺栓将10mm2铜软线与保护零线连接。（2）施工电梯的防雷接地阻值小于10。（3）所有用电设备的金属外壳全部与保护零线PE相连接，全部开关箱均装漏电保护器。（4）所有电箱均采用标准电箱，并在总箱处配置干粉灭火器。（5）对所有的接地点及保护零线每月定期检查，测试检验做好记录。七、用电管理1、施工现场临时用电必须按照施工现场临时用电安全技术规范（JGJ46-2005）及建设工程施工现场消防安全技术规范(GB50720-2011)标准执行。2、临时用电工程图纸必须由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。3、临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。4、临时用电施工组织设计的内容和步骤：（1） 现场勘探，确定电源进线总配电箱，分配电箱的位置及线路走向。（2） 进行负荷计算，选择导线截面和电器的类型、规格。（3） 绘制电气平面图和接线系统图。（4） 制订安全用电技术措施和电气防火措施。5、安装、维修或拆除临时用电工程，不许由电工完成，电工等级应同工程的难易程度或技术复杂性相适应。八、电工1、电工必须经过按国家现行标准培训考试合格后，持有效证件方可上岗操作。2、电工应掌握用电安全基本知识和所有设备性能。3、上岗前按规定戴好个人防护用品。4、停用设备应拉闸断电，锁好开关箱。5、负责保护用电设备的负荷线，保护零线和开关箱。6、移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。7、按规定定期对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。8、应懂得触电急救常识和电器灭火常识。九、电缆线路1、电缆干线采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。2、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，加设防护套管。3、橡胶电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡胶电缆的最大弧垂距地面不得小于2.5m。4、在高层建筑的临时电缆；配电必须采用电缆埋地引入。电缆垂直铺设的位置充分利用在建工程的竖井、电梯井等，并应靠近电负荷中心，固定点每层楼不得少于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不小于1.8m。十、配电柜（盘）、配电箱及开关箱1、配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。室内总配电柜（盘）的安装应符合下列规定：（1） 配电柜（盘）正面的通道宽度，单划不小于1.5m，双划不小于2m。（2） 配电室的天棚距地面不低于3m。（3） 在配电室设置检修室，距配电柜（盘）的水平距离大于1m，并采取屏障隔离。（4） 配电室门应向外开。（5） 配电箱的裸母线与地面的垂直距离少于2.5m时采用遮栏隔离。（6） 裸母线应涂刷有色油漆
