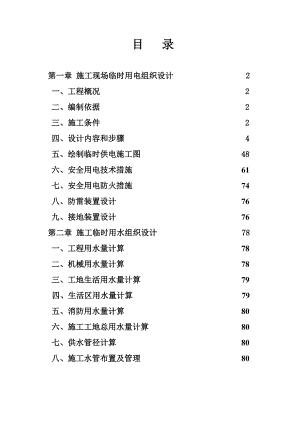

目 录第一章 施工现场临时用电组织设计 2一、工程概况 2 二、编制依据 2三、施工条件 2四、设计内容和步骤 4五、绘制临时供电施工图 48六、安全用电技术措施 61七、安全用电防火措施 74八、防雷装置设计 76九、接地装置设计 76第二章 施工临时用水组织设计 78一、工程用水量计算 78二、机械用水量计算 78三、工地生活用水量计算 79四、生活区用水量计算 79五、消防用水量计算 80六、施工工地总用水量计算 80七、供水管径计算 80八、施工水管布置及管理 80第一章 施工现场临时用电组织设计一、工程概况工程名称：某某县良塘新区人防商业综合工程工程地址：某某县良塘新区建设单位：某某县南城新区开发建设管理委员会设计单位：某某人防建筑设计院有限公司某某分公司监理单位：某某三维工程建设咨询有限公司勘探单位：某某省修江水利电力勘探设计有限公司施工单位：某某第三建筑工程有限公司现场环境：某某市民广场地下车库人防工程位于九江市某某县良塘新区，紧邻文化艺术中心、档案、图书、博物、规划展示馆，本工程总建筑面积约1076.67平米，（其中商业建筑面积为5459.65平米；下沉式广场建筑面积为870.53平米；汽车库建筑面积为3931.93平米；设备用房面积为499.56平米），人防总面积为7925平米。本工程设置一个总配电室，八个动力分配电箱，八个照明分配电箱，其余各用电器均配置开关箱。二、编制依据 低压配电设计规范GB50054-95中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-93中国建筑工业出版社 供配电系统设计规范GB50052-95中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社 建筑施工安全检查标准JGJ59-99三、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1闪光对焊机大12011202钢筋切断机QJ40-15.52113钢筋弯曲机WJ403394钢筋调直机GT3/97.52155碘钨灯1446塔式起重机TC5610501507木工圆锯MJ1065.52118高压汞灯3139碘钨灯14410自落式混凝土搅拌机JD2007.517.511交流电焊机BX3-120-191912插入式振动器ZX501.144.413泥浆泵红星-303013014碘钨灯11115交流电焊机BX3-120-1921816插入式振动器ZX501.144.417真空吸水泵改型泵II号5.521118碘钨灯12219交流电焊机BX3-120-1921820泥浆泵红星-303013021插入式振动器ZX501.111.122套丝切管机TQ-312223电动液压弯管机WYQ1.122.224碘钨灯14425交流电焊机BX3-120-1921826真空吸水泵改型泵II号5.521127插入式振动器ZX501.133.3280.912229交流电焊机BX3-120-1921830泥浆泵红星-303013031插入式振动器ZX501.133.332碘钨灯14433开水器0121222434开水器0121222435蒸饭车0242412436空调01.51.581237日光灯0.40.04301.2四、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、闪光对焊机 Kx=0.4，Cos=0.8，tg=0.75 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=120kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×120=84.85 kW Pjs=Kx×Pe=0.4×84.85=33.94kW Qjs=Pjs×tg=33.94×0.75=25.46kvar (2)、钢筋切断机 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×11=3.3kW Qjs=Pjs×tg=3.3×0.48=1.6kvar (3)、钢筋弯曲机 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×9=2.7kW Qjs=Pjs×tg=2.7×0.48=1.31kvar (4)、钢筋调直机 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×15=4.5kW Qjs=Pjs×tg=4.5×0.48=2.18kvar (5)、碘钨灯 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×4×1=1.2kW Qjs=Pjs×tg=1.2×0.48=0.58kvar (6)、塔式起重机 Kx=0.5，Cos=0.8，tg=0.75 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=50kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×50=63.25 kW Pjs=Kx×Pe=0.5×63.25=31.62kW Qjs=Pjs×tg=31.62×0.75=23.72kvar (7)、木工圆锯 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×11=3.3kW Qjs=Pjs×tg=3.3×0.48=1.6kvar (8)、高压汞灯 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×3×1.1=0.99kW Qjs=Pjs×tg=0.99×0.48=0.48kvar (9)、碘钨灯 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×4×1=1.2kW Qjs=Pjs×tg=1.2×0.48=0.58kvar (10)、自落式混凝土搅拌机 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×7.5=2.25kW Qjs=Pjs×tg=2.25×0.48=1.09kvar (11)、交流电焊机 Kx=0.5，Cos=0.8，tg=0.75 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cos=9×0.8=7.2kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×7.2=5.09 kW Pjs=Kx×Pe=0.5×5.09=2.55kW Qjs=Pjs×tg=2.55×0.75=1.91kvar (12)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×4.4=1.32kW Qjs=Pjs×tg=1.32×1.02=1.35kvar (13)、泥浆泵 Kx=0.5，Cos=0.8，tg=0.75 Pjs=0.5×30=15kW Qjs=Pjs×tg=15×0.75=11.25kvar (14)、碘钨灯 Kx=0.3，Cos=0.9，tg=0.48 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tg=0.3×0.48=0.15kvar (15)、交流电焊机 Kx=0.5，Cos=0.8，tg=0.75 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cos=9×0.8=7.2kW Pe=n×(Jc/Jc1)1/2×Pn =2×(0.5/1)1/2×7.2=10.18 kW Pjs=Kx×Pe=0.5×10.18=5.09kW Qjs=Pjs×tg=5.09×0.75=3.82kvar (16)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.3×4.4=1.32kW Qjs=Pjs×tg=1.32×1.02=1.35kvar (17)、真空吸水泵 Kx=0.5，Cos=0.8，tg=0.75 Pjs=0.5×11=5.5kW Qjs=Pjs×tg=5.5×0.75=4.12kvar
