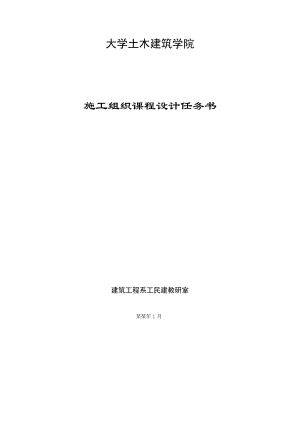

施工组织课程设计任务书.doc

大学土木建筑学院施工组织课程设计任务书建筑工程系工民建教研室某某年1月土木工程施工组织课程设计任务书一、课程设计的性质和目的施工组织课程设计是施工组织设计课程重要的实践环节，通过本课程设计，使学生加深对课堂内容的理解，使学生熟悉和掌握多层住宅施工的施工组织设计的编制原则、方法和步骤；加深对所学施工组织课程的理解和综合运用的能力；培养学生分析问题、解决问题的独立工作能力。1进一步巩固和加深所学施工组织课程的理论知识，培养学生查阅文献，运用标准与规范，绘制横道图，编写网络计划，撰写报告等基本技能。2培养学生实践动手能力及独立分析和解决工程实际问题的能力。3培养学生创新意识、严肃认真的治学态度和理论联系实际的工作作风。二、设计题目某小区多层住宅楼工程施工组织课程设计三、施工条件1、该工程为某单位新建的职工住宅小区，小区内共有X栋住宅楼；每栋为二个单元，Y层，每层高2.8米。砖墙承重结构，内、外墙均为240mm，隔断墙120mm；单元四大角、楼梯间及楼梯间两侧墙、内外墙交接处均设置抗震组合柱；每层设置圈梁；楼板为混凝土圆孔板；屋顶为加气混凝土屋面板，预制混凝土挑檐板。屋面为二毡三油防水。外墙为干粘石面层，内墙为20mm水泥砂浆抹面，顶板勾缝喷浆，楼面为普通地面。木门，铝合金窗。2、工程位于某中等城市，区内地势较高，基本不受地下水的影响，全年气候条件均适宜一般性土建安装施工。3、小区位于城市朝阳路与淮河大道交叉处，区内地势平坦，业主征用土地较多，土建施工临时设施布置场地只在东、南方向受朝阳路与淮河大道路约束控制，西、北方向可以较自由安排。4、本工程基础为刚性基础，天然地基。室内外高差0.6m。基础持力层为粉质粘土，地基上为450mm厚3:7灰土，砖砌大放脚，基底标高2.4m，0.9m处为一道钢筋混凝土圈梁。5、施工所需要的人力、材料及设备均可以按照要求给予满足。6、工期要求：施工工期为Z个月。四、设计内容（一）施工组织设计的任务1、编写施工方法与施工方案。2、按照流水施工的基本原理，编制工程施工进度计划横道图。3、绘制施工平面布置图，主要包括水、电、临建设施、主要机械、场站布置。（3#图一张）4、编写各项技术组织措施与各项技术经济指标。（二）施工组织设计的内容1、工程概况。主要内容：建筑特点，结构特点简介，以及装修特点，施工条件，地形，地貌，特点简介，以及工程所在处的社会，经济环境。2、施工方法与施工方案。主要内容：施工程序，施工流向；主要分部分项工程的施工方法；主要施工机械的选用；施工新技术，新方法，新材料的运用。3、施工准备工作与施工进度计划表。主要内容：施工准备工作计划表，分部分项工程的划分；进度控制的计划系统，进度控制实施计划，编制横道图。4、各项资源需要量计划表。主要内容：水泥、砂、石砖、钢材以及各构配件需要计划表。5、施工平面图。主要内容：水平及垂直运输机械的布置，主要材料及构配件的堆放，仓库，搅拌站的布置，临时设施的布置，施工现场道路，给排水，供电网络布置。6、各项技术组织措施与各项技术经济指标。主要内容：文明施工各项措施、安全、质量措施，节约材料措施，各级技术管理人员职责等。五、设计步骤与方法1、计算工程量；2、根据工程量与工期的相对情况，经济的选择主要项目施工方法，编制施工方案；3、部署流水施工方案，编制施工进度计划；4、编制机具、设备；材料构件；劳动力需要量计划表；5、确定施工平面布置（水、电、临建设施场地布置）；6、确定临时生产和生活设施；7、绘制施工平面布置图；8、主要技术组织措施；9、主要技术经济指标六、课程设计成果及要求（一）要求提交成果1、施工平面布置图 一张2、总施工进度计划表（横道图） 一张3、施工组织设计说明书 一份（二）课程设计成果的要求1、施工平面布置图：设计要求：绘制比例为1：500 A3图纸打印稿2、总施工进度计划表：设计要求：A4打印稿3、施工组织设计说明书：此次课程设计的装订和排版需严格按照专业评估的要求，具体要求见附件4，否则老师有权要求其整改，直到符合要求为止 （1）设计说明书封面封面上应写明设计题目、学生姓名、专业、年级、指导教师姓名、完成日期。（2）目录：采用word自动生成方式。（3）正文格式要求：纸张大小：A4打印纸（4）正文内容：1）工程概况2）施工方案选择3）主要技术、质量措施4）施工进度计划5）施工平面图布置6）劳动力、材料、机械需用量计划7）安全文明施工措施8）主要技术经济指标4、按设计内容顺序装订成册。5、独立完成，如发现有抄袭现象，当零分处理。七、课程设计进度安排1、收集资料及准备工作 0.5天2、选择施工方案和施工方法； 1天3、编制施工进度计划表； 2天4、编制机具、设备；材料构件；劳动力需要量计划表； 0.5天5、设计施工平面图、主要技术组织措施、主要技术经济指标。 1天 合计：1周八、成绩评定课程设计成绩的评定详见附件5：施工组织课程设计成绩评定标准 1）优秀标准： 90分100分2）良好标准： 80分89分3）中等标准： 70分79分4）及格标准： 60分69分5）不及格标准：0分59分九、本工程采用的技术规范本工程施工我公司将贯彻现行建筑施工规范要求。对分项、分部及单位工程的质量评定严格按工程质量检验评定标准进行，确保工程达到优良。应用于本工程的主要技术规范：建筑地基基础施工质量验收规范（GBJ203-83）钢筋焊接及验收规程（JGJ18-96）砼强度检验评定标准（GB107-87）砼结构工程施工质量验收规范（GB50204-2002）建筑装饰装修工程施工质量验收规范（GB50210-2001）建筑地面工程施工质量验收规范（GB50209-2002）建筑工程施工质量验收统一标准（GB50300-2001）施工现场临时用电安全技术规范（JGJ46-88）建筑施工高处作业安全技术规范（JGJ80-91）建筑机械使用安全技术规程（JGJ33-2001）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）建筑施工安全检验标准（JGJ59-99）土木工程施工 刘宗仁 高等教育出版社全国通用图集及有关标准十、指导教师：土木工程专业20107班：刘吉敏20105、6班：杜菊芬 某某年1月6日附表1、学生设计题号及相关数据学号xyz学号xyz014512225615024513235616034514245618044515256512054516266513064518276514074612286515084613296516094614306518104615316612114616326613124618336614135512346615145513356616155514366618165515374412175516384414185518395412195612405413205613415414215614425415说明：1、每个班级的同学按照自己学号最后两位数，相同的两个同学组成一个小组，从上表中选择对应的题目条件，完成毕业设计。例如：57班01应选择题目：x=4， y=5， z=12即为4栋2单元5层的住宅楼的施工组织设计，工期12月。2、学生必须独立完成自己的课程设计，如发现抄袭，按照零分处理。附表2、本公司可提供主要机械设备表（假定）序号机械设备名称型号规格数量国别产地制造年份额定功率（kw）生产能力备注1载重汽车JN1514中国武汉96年Q=2×8t2反铲汽车WY-1004中国长沙98年3自卸汽车HY30905中国汉阳96年33m34打夯机HW-20A3中国湖北97年1.5150m25井架JK-14中国广西98年7.56张拉卷扬机JJM-52中国长沙96年11Q=5t7钢筋对焊机UN1-1002中国株州95年1000.7t8钢筋弯曲机GW402中国长沙95年42.3t9钢筋切断机GJ40-12中国韶关95年5.52.3t10交流弧焊机BX-3302中国广西97年1911砼搅拌机JS5003中国陕西95年18.512砂浆搅拌机HJ-2004中国上海98年2.513插入式振动器ZX-508中国桂林98年1.114平板式振动器ZW-54中国湖南96年1.515氧割设备2自行组装98年16小圆锯302自行组装96年1.517钻床161中国桂林98年1.518冲击电钻JIZC203中国上海98年0.619柴油发电机160GF1中国浙江98年20手提式砂轮机ZIMJ804中国广西98年0.321
