旧城改造工程钢筋施工方案#河北#筏形基础#框架结构#多图.doc

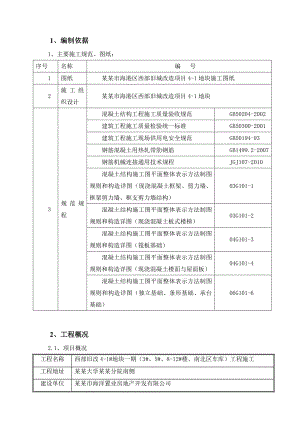

1、编制依据1、主要施工规范、图纸：序号名称编 号1图纸某某市海港区西部旧城改造项目4-1地块施工图纸2施工组织设计某某市海港区西部旧城改造项目4-1地块3规范规程混凝土结构工程施工质量验收规范GB50204-2002建筑工程施工质量检验统一标准GB50300-2001建筑工程施工现场供用电安全规范GB50194-93钢筋混凝土用热轧带肋钢筋GB1499.2-2007钢筋机械连接通用技术规程JGJ107-2010混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架剪力墙、框支剪力墙结构）03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图（筏板基础）04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）04G101-4混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、承台基础）06G101-62、工程概况2.1、项目概况工程名称西部旧改4-1#地块一期（3#、5#、8-12#楼、南北区车库）工程施工工程地址某某大学某某分院南侧建设单位某某市海洋置业房地产开发有限公司设计单位中国电子工程设计院地质勘察单位建筑设计研究院勘察设计有限公司建筑规模西部旧改4-1#地块一期工程施工总建筑面积为.97平方米2.2结构设计概况序号项 目内 容1基础形式3#、5#、8#、9#、10#、11#、12#混凝土平板式筏形基础地下车库独立柱基2结构形式3#、5#、8#、9#、10#、11#、12#现浇钢筋混凝土剪力墙结构地下车库框架结构3主要结构参数抗震设防烈度7度基本地震加速度值0.10g设计地震分组第二组场地类别二类场地土类型非液化土地下水位埋深8.610.25m抗浮水位绝对标高9.4m冻土深度0.85m地下水腐蚀性对混凝土结构有微腐蚀性对钢筋混凝土结构中钢筋有微腐蚀性4钢筋接头框架梁、框架柱、剪力墙暗柱、连梁主筋直径14时，钢筋采用机械连接5混凝土基础垫层C15基础C35（抗渗等级S8）地下室挡土外墙C35（抗渗等级S8）有覆土地下室顶板C35（抗渗等级S8）地下室内墙C35柱、剪力墙、连梁C35（6层以下）；C30（7层以上）梁、板、楼梯C30次要构件（构造柱、圈梁等）C203、施工安排3.1 施工部位及工期要求时 间部 位开 始 时 间结 束 时 间备注年月日年月日基础底板2011101020111007±0.00以下2011101020111230±0.00以上2011120220120729出屋面结构20120730201208103.2 管理人员序号工 种人数负责人1技术管理2雷驰、马军2质量管理2刘春雷3安全管理1任晓东5机械操作工 (含直螺纹丝头加工)126搬运工10前台4后台67电 工1李海润8雨季排水、防汛（临时）6张殿文9材料运输6张殿文10工料保障2马守江3.3 劳动力配置为使本工程顺利进行，根据工艺流程及关键线路设定，及时协调各生产要素，科学合理组织劳动力，使工序衔接紧密，节奏明快，操作人员的劳动强度均衡。根据施工总控制计划，现场劳动力高峰期见投入见下表，劳动力随着工程进度适当调整，基础阶段人数投入较多，一分区劳动力投入为工种钢筋工架子工力工其它合计人数10051025140二分区劳动力投入为工种钢筋工架子工力工其它合计人数13051520170三分区劳动力投入为工种钢筋工架子工力工其它合计人数160515202004 施工准备4.1技术准备4.1.1由项目技术负责人组织有关人员学习施工规范和工艺标准，熟悉施工图纸，并结合实际讨论实施方案。在项目技术负责人的组织下编制钢筋方案。方案的实施由工程部生产负责人负责实施，并作好实施记录，在实施过程中有好的经验及意见及时与技术部沟通，以便在以后的工作中得到完善。4.1.2针对工程特点，编写技术交底，提出材料计划，做好钢筋翻样工作。4.1.3培训直螺纹连接技术，确保操作人员取得合格证后上岗，为确保质量、工期做好准备。4.2钢筋采购、运输、验收、堆放4.2.1项目材料部根据所审定钢筋计划，组织钢筋进场，进场时要有出厂证明和材质单，钢筋到加工现场后由收料员、质检员共同进行外观检查，钢筋表面不得有裂纹、折痕和锈蚀现象，外观检查合格后由技术部门通知试验员、监理公司做见证取样。4.2.2组织钢筋进场时，收集钢筋材质证明及其他需要资料。钢筋堆放场地地面设置垫木，分类码放整齐，挂牌标识钢筋原材及成品钢筋堆放场地必须设有明显标识牌，标识牌可采用废层板制作（表面刷白漆），钢筋原材标识牌上应注明钢筋进场时间、受检状态、钢筋规格、长度、产地等；成品钢筋标识牌上应注明使用部位、钢筋级别及规格、钢筋简图、加工制作人及受检状态等。钢筋原材进入场地后，按照位置分规格、分型号进行堆放，不能为了卸料方便而随意乱放。成品钢筋堆放。对经过加工处理的成品钢筋应搭设棚架，集中码放，防止雨淋锈蚀。将码放时分部、分层、分段和构件名称按号码顺序堆放，同一部位钢筋或同一构件要堆放在一起，保证施工方便。4.2.3用钢管脚手架搭设钢筋堆放棚及钢筋加工棚，在棚内设钢筋加工操作平台，平台的搭设结合钢筋弯曲机、钢筋切断机、钢筋直螺纹套丝机，考虑钢筋弯曲方向及站人位置，钢筋切断机的来料方向及平台上加工的流水方向合理布局。4.2.4钢筋加工棚内地面使用砼硬化，成品钢筋架空存放，同时加工棚周围设置排水沟，棚内地面随时保持干燥。堆放钢筋的场地要坚实平整，在场地基层上用C10混凝土或碎石进行硬化，并从中间向两边设排水坡度，避免基层出现积水。堆放时钢筋下面要垫垫木，垫木厚度不应小于20cm，间距1500mm，以防止钢筋锈蚀和污染。4.2.5钢筋调直设备的基础及地锚环均用1m3混凝土浇筑，保证调直工作的安全。4.2.6钢筋在使用前要严格按有关规定进行检验复试（每30吨为一检验批），待复试合格后方可使用，并由材料部门作好钢材追溯性记录和材料标识记录。每个规格、型号的钢材在使用前均要做复试试验，每种规格为四根（拉伸2根，弯曲2根），每根长度为500mm。取钢筋试件时，切去钢筋端部100mm开始取样。每种规格在同一根钢筋只能取一段。等强滚轧直螺纹钢筋连接接头现场检验按验收批进行。现场接头按同一施工条件下的同一批材料的同等级、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。每批随机抽3根试件作拉力试验。4.2.7钢筋可焊性试验要求热轧光圆钢筋必须符合普通低碳钢热轧圆盘条(GB701)和钢筋混凝土用热轧光圆钢筋(GB13013)规定；热轧带肋钢筋必须符合钢筋混凝土用热轧带肋钢筋(GB1499)的规定。钢筋机械连接试验4.2.8提前准备好施工现场的钢筋堆放场地，钢筋运到由专人下车。并有条件时可用塔吊把钢筋一次性吊运至绑扎地点。4.3钢筋加工准备4.3.1钢筋施工机械安装牢固，施工用电均有漏电保护和可靠接地。4.3.2钢筋现场加工机械安装就位，电源供应到现场。工人提前熟悉图纸及钢筋下料单，尤其箍筋要放大样，控制好弯起点尺寸，如有问题及时解决。4.3.3在加工平面的中央留置专用的成品钢筋堆放场地，准备成品钢筋的标识料牌布，料牌布的规格为50×80mm。4.3.4加工完成的钢筋应作好标识牌，标明规格、型号，使用部位及钢筋检验状态，并画出简易的成型图形，钢筋装车由专人负责。4.3.5提前作好钢筋放样工作，钢筋放样由有经验的钢筋工长或钢筋工程施工负责人担任，钢筋的放样单必须由项目钢筋工长或技术负责人签认后方可加工。钢筋的放样单由项目钢筋工长保存底单，该底单作为对钢筋用量及查核钢筋数量的原始依据。钢筋下料时统筹考虑，长短结合，提高钢筋的利用率。4.3.6 梯子筋、马凳、柱定位筋由专人焊制。4.4钢筋绑扎准备4.4.1材料准备：22#火烧丝，钢筋马凳（支架），墙体钢筋梯子铁（尺寸必须下准），拉钩、垫块、钢筋钩子、小撬杠、钢丝刷、粉笔、断火烧丝所用铡刀、脚手架等。4.4.2马凳铁可用下料剩下的短节焊接，底板马凳用1822。墙体竖向梯子筋比该部位钢筋提高一个直径。4.4.3工长、工人提前熟悉图纸、交底、掌握钢筋绑扎连接顺序。4.5 机具准备：主要使用机械见下表。机械设备使用量计划表序号机械名称型号单位数量功率（KW）进场日期1电焊机BX3-500台638.6*4KVA2011/9/252钢筋弯曲机GW40-1台64.52011/9/253钢筋切断机FGQ40台62.22011/9/254钢筋调直机台37.52011/9/255砂轮机SM3025台31.1*22011/9/256直螺纹连接机械台202011/9/254.3 材料准备本工程结构钢筋用量，由项目编制详细的材料供应用量表；进场计划根据月、周施工进度计划确定。材料进场后，按照公司质量体系程序文件中物资采购供应程序操作，确保进场材料的质量。无论是甲方提供的材料还是自购材料，必须严格按照物资验收程序进行验收，不合格物资严禁进场使用。 5 钢筋施工主要构造技术要点做法5.1 根据按照50204-2002混凝土结构工程施工质量验收规范2011版的要求，钢筋施工主要通用做法有以下几点：1）、当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。2）、钢筋进场时,应按国家现行相关标准的规定抽取试件作力学性能检验和重量偏差检验,检验结果必须符合有关标准的规定。 检查数量:按进场的批次和产品的抽样检验方案确定。 检验方法:检查产品合格证、出厂检验报告和进场复验报告。3）、对有抗震设防要求的结构,其纵向受力钢筋的性能应满足设计要求；当设计无具体要求时,对按一、二、三级抗震等级设计的框架和斜撑构件（含梯段）中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E、或HRBF500E钢筋,其强度和最大力下总伸长率的实测值应符合下列规定:、钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；、钢筋的屈服强度实测值与强度标准值的比值不应大于1.30；、钢筋的最大力下总伸长率不应小于9%。 检查数量:按进场的批次和产品的抽样检验方案确定。 检验方法:检查进场复验报告。4）、钢筋调直后应进行力学性能和重量偏差的检验，其强度应符合有关标准的规定。盘卷钢筋和
