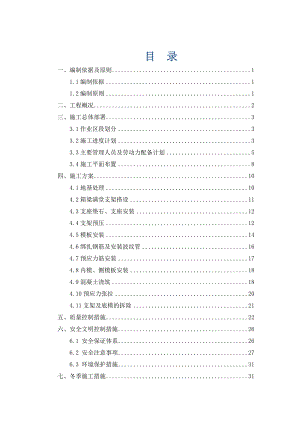

目 录一、编制依据及原则11.1编制依据11.2编制原则1二、工程概况2三、施工总体部署33.1作业区段划分33.2施工进度计划33.3主要管理人员及劳动力配备计划53.4施工平面布置8四、施工方案104.1地基处理104.2箱梁满堂支架搭设114.3支座垫石、支座安装124.4支架预压124.5模板安装144.6绑扎钢筋及安装波纹管164.7预应力筋安装174.8内模、侧模板安装184.9混凝土浇筑184.10预应力张拉204.11支架及底模的拆除21五、质量控制措施22六、安全文明控制措施266.1 安全保证体系266.2 安全注意事项276.3 环境保护措施31七、冬季施工措施31一、编制依据及原则1.1编制依据（1）某某某某机场二期工程站前高架工程施工组织设计、施工设计图纸、工程地质勘察报告等.（2）我公司多年积累的类似工程施工经验。（3）本工程涉及的施工技术、安全、文明、质量验收方面标准和交通部颁发的规范、规程及法规文件等。公路工程技术标准 （JTGB01-2003）公路桥涵施工技术规范 （JTG/T F50-2011）公路工程质量检验评定标准 （JTG F80/1-2004）城市桥梁工程施工与质量验收规范 （CJJ2-2008）钢筋焊接及验收规程 （JGJ 18-2012）钢筋机械连接技术规程 （JGJ 107-2010）钢管满堂支架预压技术规程 （JGJ/T194-2009）建筑施工碗扣式脚手架安全技术规程 （JGJ1662008）预应力砼用钢绞线 （GB/T 5224-2014）混凝土外加剂 (GB8076-2008)混凝土外加剂应用技术规范 （GB50119-2013）混凝土碱含量限值标准 （CECS53-93）1.2编制原则1.2.1坚持比规定工期略有提前的原则，统筹安排，编制总体施工计划，并按此配备劳动力、机械设备和材料，确保按期完成。1.2.2坚持机械化、标准化作业，严格按照招标文件和有关要求组织施工。1.2.3坚持分区作业、点面结合、均衡生产的原则，根据实际情况，合理安排施工工序，制定质量检测方案，做好施工中的监测，信息化施工，同时有针对性的制定预警方案，保证工程质量、安全，控制好各种技术指标符合设计要求。1.2.4坚持按专业化组织施工的原则，组织强有力的管理机构和优秀的施工队伍，对本工程类别均安排有相关工程施工经验的专业队伍上场承担施工任务。1.2.5坚持顾全大局、密切配合的原则，同建设、设计单位做好沟通和配合，服从建设单位统一安排。二、工程概况 某某某某机场二期扩建工程站前高架工程位于航站楼、停车场之间，整体由新建主线桥、旧桥加宽以及上下引桥组成。其中主线桥起点桩号为AK0+000.000，终点桩号为AK0+486.038，（其中旧桥加宽位置的起点桩号为AK0+296.208）全长486.038m；上引桥起点桩号为CK0+000.000，终点桩号为CK0+185.000，全长185m；下引桥起点桩号为BK0+000.00，终点桩号为BK0+238.919，全长238.919m。上部结构现浇箱梁为等截面断面，梁体高度分为1.0m、1.2m、1.6m，梁面宽度为9.545.067m不等，支架搭设高度1.627-7.028m不等。顶板厚2035cm、底板厚2035cm，腹板厚4090cm。 第一联为新建上引桥：25.0+25.0=50.0m等高度预应力混凝土连续箱梁；第二联为现状桥加宽段：2.03+21.4+6*24.0+21.4+2.0=190.83m等高度普通钢筋混凝土连续箱梁；第三联为新建高架桥：3*24.0+3.108=75.108m等高度预应力钢筋混凝土连续箱梁；第四联为新建高架桥：24.0+30.0+36.0+30.0+24.0=144.0m等高度普通钢筋混凝土连续箱梁；第五联为新建高架桥：30.1+2*24.0=78.1m等高度普通钢筋混凝土连续箱梁；第六联为新建下引桥：4*25.0=100.0m等高度普通钢筋混凝土连续箱梁。图1.1-1 高架桥总平面图三、施工总体部署3.1作业区段划分按照设计伸缩缝位置，将桥梁上部结构划分为6个作业区段，各作业区段分别如下：序号施工区域包含内容1一区段上引桥 0轴2轴承台、墩柱、现浇箱梁及桥梁附属2二区段主桥2轴-11轴承台、墩柱、现浇箱梁及桥面附属3三区段主桥 11轴新4 轴承台、墩柱、现浇箱梁及桥面附属4四区段主桥 新4新9 轴承台、墩柱、箱梁及桥面附属5五区段主桥 新9新12 轴承台、墩柱、现浇箱梁及桥面附属6六区段下引桥 新12新16 轴承台、墩柱、现浇箱梁及桥面附属3.2施工进度计划（1）标准联支架现浇现浇箱梁根据以往经验，以第五联(30.1+2*24.0=78.1m，梁面宽度29.25m)为标准联，施工时间为70天。具体见下表。支架现浇梁施工周期表序号工作内容时间（天）序号工作内容时间（天）1地基处理58第一次砼浇筑1天2支架搭设149腹板顶模安装3天3底模、侧模安装410顶板钢筋安装3天5支架预压1011第二次砼浇筑1天6调平、钢筋绑扎、安装波纹管1812混凝土养护7天7内模腹板安装313预应力张拉、压浆1天合计70天/标准联以标准联为例，根据每联长度和梁面宽度进行相应天数调整。（2）计划施工安排u 某某年1月20日前完成新建桥主桥以及下引桥的施工。u 某某年3月20日前完成老桥上引桥的拆除。u 某某年9月30日前完成新建上引桥及老桥加宽段的施工。（3）关键节点工期安排根据图纸设计意图、现场条件和监理及业主对工期要求，本工程有三个关键节点，分别是：一、新建高架桥主桥及下引桥的箱梁施工，为保证现有高架桥交通能利用新建桥进行疏导；二、现有高架桥的交通疏导，确保现有上引桥及现有主桥南侧翼缘板的拆除，确保上引桥的改造和现有主桥的加宽。关键节点的工期安排项目工程量工期（天）计划开始时间计划完成时间新建高架桥主桥及下引桥的箱梁施工长度397.208m，梁面宽9.545.067m158 某某年10月1日某某年1月20日现有桥上引桥的拆除长度108m，梁面宽8.3m20 某某年3月1日某某年3月20日新建上引桥及老桥加宽段的施工长度240.83m，梁面宽13.518.018m194 某某年3月21日某某年9月30日3.3主要管理人员及劳动力配备计划 3.3.1组织机构 根据本工程施工场地窄小、施工难度大、且工期短以及不停航的施工要求,公司专派有多年桥梁工程施工经验的精干队伍承担本工程的施工任务。 3.3.2施工组织机构图项目组织管理包括保障层、项目施工管理层、作业层三个层面。项目经理部的组织机构见下图。3.3.3项目部主要岗位的职责项目部为确保施工管理过程高效运行，制定项目部各管理部门职责及各岗位管理人员职责，明确各部门、各管理人员的工作范围、服务内容，使其责任明确。（1）项目经理：全面负责工程的质量、进度、安全文明及环境保护、成本、合同管理、信息管理、风险控制等的管理工作；（2）项目副经理：负责施工的质量、安全、进度等的控制，并使其处于受控状态；（3）项目技术负责人：负责整个高架桥工程的技术管理工作；（4）质检员：主要负责质量管理工作；（5）安全主管：主要负责安全管理工作；负责施工各个阶段的职业健康安全、环境控制工作。3.3.4人员、材料、机械投入计划根据本工程线路长、工期紧、工程量大的特点，根据工程分布情况和施工特点划分为3个施工作业队。各施工队在项目部的统一协调下，独立作业；各施工队将根据本工程的施工需要配备相应数量的机械设备和人员进行作业，混凝土全部采用商品混凝土。（1） 劳动力配备划分见下表专职安全员和特种作业人员配置情况表工种专职安全员架子工电工测量工人数45044施工队伍劳动力配备表序号工 种人数（个）序号工 种人数（个）1钢筋工506张拉工102木工607起重工43架子工508电焊工105混凝土工15合计199人（2）施工劳动力分布图本工程项目施工高峰期劳务人员总数将达到140人左右，根据施工周期的不同，其劳动力强度见下面所示。24020018016014012080604002030人数7月8月9月10月11月12月1月2月3月4月5月6月7月8月9月工期某某年某某年劳动力安排保证措施：本工程工期很紧，所以要组织多个班组同步作业。为此，劳动力投入将相对集中。鉴于施工劳务层是在施工过程中的实际操作人员，是施工质量、安全、进度、文明施工的实施者，也是最直接的保证者，故我们在选择劳务层操作人员的原则是：具有良好的质量、安全意识、技术成熟、专业化作业、组织严密、战斗力强且有丰富同类工程施工经验的专业队伍投入到本工程中。（3）材料投入施工区域包含内容材料投入投入机械一区段上引桥 0轴2轴1、钢筋110吨2、砼489立方米3、碗口式脚手架约57t；4、投入用优质模板764；木方25m³。投入挖机（PC-220型）两台、吊车（25t）两台。二区段主桥2轴-11轴1、钢筋521吨2、砼2036立方米3、碗口式脚手架约237t；4、投入用优质模板3192；木方104m³。三区段主桥 11轴新4 轴1、钢筋311吨2、砼1363立方米3、碗口式脚手架约167t；4、投入用优质模板2298；木方76m³。四区段主桥 新4新9 轴1、钢筋621吨；2、砼3360立方米；3、碗口式脚手架约335t；4、投入用优质模板4579；木方151m³。五区段主桥 新9新12 轴1、钢筋449吨2、砼1951立方米3、碗口式脚手架约181t；4
