机场迁建工程空管工程模板施工方案.doc

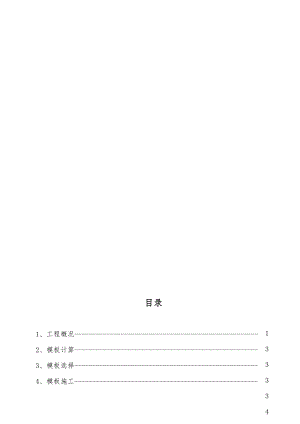

目录133334667889111、工程概况-12、模板计算-33、模板选择-34、模板施工-31）、柱模板-32）、梁板模板-73）、楼梯模板-94）、模板安装质量-95）、质量通病的预防及纠正-6）、模板拆除-5、质量保证措施-6、施工安全措施-附：模板设计计算书-1、工程概况工程名称：某某机场迁建工程空管工程工程地址：某某市某某县某某镇，某某新桥机场内建设单位：某某空中交通管理局安徽分局监理单位：某某工程监理有限责任公司施工单位：某某工程有限公司工程内容：本项目工程单体建筑较多，主要施工内容包括航管楼及配套附属用房工程、气象工程、气象雷达工程和场外导航台工程。总建筑面积9341.99m2。结构体系：本项目工程的建筑气象雷达塔塔台部分结构形式为钢筋混凝土剪力墙结构，航管楼、变电所、附属用房、连廊、门房、气象观测楼、桃花镇的设备用房结构形式为钢筋混凝土框架结构，其他建筑单体结构形式为砖混结构。框架或框剪结构填充墙为蒸压混凝土加气块，砖混结构墙体采用MU10实心砖墙。其中，航管楼为地上四层，附属用房为地上二层，气象雷达主楼为地上二层，塔台部分为地上九层，其余均为一层结构建筑。本项目工程建筑结构类别均为二类，屋面为二级防水，合理使用年限为50年，抗震设防烈度为7度，结构安全等级为二级。基础及结构概况如下：航管楼及配套附属用房工程结构概况航管楼、配套附属用房工程基础采用预应力混凝土管桩承台基础，管桩型号为PHC-AN500(125)-13a（C80），其他单体建筑基础为独立基础。上部结构设计为框架结构。混凝土强度等级基础垫层为100厚C15素混凝土，基础和拉梁为C30，上部梁板柱为C35，辅助用房、变电站、连廊梁板柱为C30，构造柱、过梁、压顶、圈梁等为C20，其余除设计特别注明外均为C25。航管楼设置后浇带，浇筑时间间隔为40天，采用C35微膨胀混凝土浇筑。气象工程结构概况气象观测楼基础采用独立基础，上部结构为框架结构。混凝土强度等级基础垫层为100厚C15素混凝土，独立基础、条基混凝土为C25，上部梁板柱为C25。气象雷达工程结构概况气象雷达主楼部分基础设计等级为乙类，塔台部分为丙类。主楼基础采用独立基础，塔台部分基础采用筏板基础，筏板厚度为800mm；主楼上部结构为框架结构，气象雷达塔台部分上部结构为框架剪力墙结构。混凝土强度等级基础垫层为100厚C15素混凝土，独立基础、筏板和地梁混凝土强度等级为C30，上部梁板柱、剪力墙混凝土强度等级为C30，构造柱、过梁、压顶、圈梁等混凝土强度等级为C20.场外导航台工程结构概况桃花设备用房基础采用独立基础，上部结构为框架结构。混凝土强度等级基础垫层为100厚C15素混凝土，独立基础、条基混凝土围C30，上部梁板柱为C30。其他单体为砖混结构。砖混结构采用条基，局部独立基础。墙下条基混凝土强度等级为C25，地面以下梁板柱混凝土强度等级为C30，地面以上梁板柱混凝土强度等级为C25。2、模板计算为保证工程质量、进度、安全及现场管理的要求，对本工程模板进行设计计算，计算依据中国建筑工业出版社建筑施工手册缩印本(第四版)及施工计算手册，具体见附件。3、模板选择3.1框架柱：侧模采用1830×915×18mm胶合板，侧模竖向背楞采用间距为200mm的50×100mm木方，横向背楞采用间距为500mm的48钢管。3.2框架梁：梁底模采用18mm胶合板下加木方两排，底模支撑钢管间距0.6m，水平钢管间距1.2m；梁侧模采用1830×915×18mm胶合板，侧模横档间距0.35m，侧模立档间距0.6m。3.3顶模板：板底模采用1830×915×18mm厚胶合板，模板次龙骨为间距350mm的50×100mm木方，主龙骨为间距1.2m的50×100mm木方，满堂钢管支撑架立柱间距为1.2m，立柱设三道水平钢管拉接连成整体，钢管规格48×3.5mm。,4、模板施工1）、柱模板（1）、工艺流程：搭设安装架模板安装就位检查对角线、垂直和位置安装柱箍安装梁口的柱模全面检查校正群体固定。（2）、基础面或楼面上弹纵横轴线和柱四周控制边线，并做好检查复核工作；（3）、安装前柱根部应清理干净并且柱模根部应留出清扫口；（4）、柱模的胶合板预先配制定型模板，以节省时间、保证安装质量；（5）、柱模接槎处要密封连接，阳角接缝处必须加垫海棉条；（6）、为了保证柱子的截面尺寸，设置钢管柱箍，柱箍间距不大于500mm，支撑杆与楼板支架连接。2）、梁板模板（1）、梁模工艺流程：弹梁轴线并复核搭支模架安装梁底模并固定梁底起拱安装侧模复核梁模尺寸、标高、位置与相邻模板连接固定。顶模板工艺流程：搭支架测水平摆主次龙骨调整楼板模标高及起拱铺胶合板清理、刷油检查模板标高、平整度、支撑牢固情况。（2）、梁板模板的安装要密切配合钢筋绑扎，积极为钢筋分项提供施工面；（3）、所有跨度4m的梁、板必须起拱0.1%0.3%，防止挠度过大；（4）、梁模板铺排从梁两端往中间退，梁的清扫口设在梁端；（5）、为保证安全，在大尺寸的梁底模下增设双扣措施；（6）、每根立杆底部应设置100×100×20垫板；（7）、支撑架设置纵、横扫地杆，扫地杆距地不大于200mm；（8）、立杆接长必须采用对接扣件并在高度方向交错布置，即两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至节点的距离不宜大于步距的1/3。（9）、支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑。3）、楼梯模板（1）、工艺流程：楼梯放样安装平台梁板模板铺设楼梯底模龙骨铺设楼梯底模安装侧帮板和踏步模板。（2）、楼梯踏步高度要符合设计要求，要特别注意最下一步及最上一步的高度，必须考虑楼地面面层的装饰厚度。（3）、楼梯模板支撑用48钢管架支设牢固。4）、模板安装质量（1）、模板安装必须有足够的强度、刚度和稳定性，拼缝严密无漏浆，立模垂直，角模方正，位置标高正确。（2）、允许偏差项目项目允许偏差（mm）轴线位置5底模上表面标高±5截面内部尺寸基础±10柱、墙、梁+4，5层高垂直度6相邻两板表面高低差2表面平整度5预埋钢板中心线位移3预埋管、预留孔中心线位移3预埋螺栓中心线位移2外露长度+10，0预留洞中心线位置10截面内部尺寸+10，05）、质量通病的预防及纠正（1）、标高偏差：楼梯、顶板支模时要考虑不同装修厚度差及不同板厚。每层标高必须用水准仪抄测出楼板上50cm标高控制点，用红漆做成“”形明显标记，并应核对无误。（2）、模内清理不干净：合模之前应对柱墙根部进行一次清扫，合模时应防止杂物掉进墙、柱、梁模内，浇筑砼前再进行一次清扫。（3）、模板位移：墙柱模根部和顶部要采用内撑外顶的方法固定牢固，发生偏差应认真校正。梁模支完后要对贯通的梁拉通线检查，以保证整体位置准确。顶撑、木楔要牢固、可靠，以防松动造成模板变形。（4）、砼漏浆：模板拼装前，在两片模板的接缝处贴一道1cm宽海绵条，以保证模板的接缝严密。6）、模板拆除（1）、模板必须在砼达到一定强度时，方可拆除，拆模原则为“先支后拆，后支先拆”。（2）、为保证楼面活荷载传递，上层顶板砼施工时下一层顶板支撑系统不得拆除，再下一层顶板支撑系统可拆除1/2。（3）、模板上的砼浮浆要及时清理干净，并在均匀涂刷脱模剂后分类码放整齐，堆放场地要坚实平整无积水，堆放高度不得超过2.5m，外围用钢管做好围栏。（4）、拆除后要及时清理场区垃圾，做到工完场清，做好文明施工。（5）、梁板模板在拆除前要填写模板拆除报验申请表，经监理批准后方可拆模。施工规范各构件要求的拆模强度标准值：结构类型结构跨度(m)设计混凝土强度标准值的百分率(%)板,250>,2、,875>,8100梁,875>,8100悬臂构件-1005、质量保证措施1）、施工中要严把材料关：所使用的木方、竹胶板、钢管等材料应符合其规格、材质等要求。对于不合格的材料应严禁使用。2）、建立以劳务队、各单位工程质检员和经理部质检员为主的三级质量保证体系，以保证对施工质量的层层把关。3）、根据施工情况不定期召开质量通病预防会议，对已发生的质量问题或即将施工的项目进行纠正和预防，对不合理的模板施工方法进行研究改进。4）、建立模板管理、使用维修制度以及必要的奖罚制度，以保证模板周转使用的质量。6、施工安全措施1）、顶板拆模时，应逐块拆卸，不得成片撬落或拉倒。必要时，应先设临时支撑，然后进行拆卸。拆下的模板和零件，严禁向楼层以下抛扔。2）、装拆模板，必须有稳固的登高工具。高度超过2.5m时，必须搭设脚手架。安装梁模板及梁、柱接头模板的支撑架或操作平台必须支搭牢固。3）、在模板的紧固件连接件、支承件未安装完毕前，不得站立在模板上操作。4）、模板的预留孔洞，应加设防护网，防止人员和物体坠落。5）、安装柱模时，应随时支撑固定，防止倾覆。遇有中途停歇，应将已就位的模板或支承件连接稳固，不得单摆浮搁。在楼层拆模时，如有间歇，亦应将已拆下的模板和配件及时运走，防止坠落伤人。6）、在脚手架或操作台上堆放模板时，应按规定码放平稳，防止脱落并不得超载。操作工具及模板连接件要随手放入工具袋内，严禁放在脚手架或操作台上。7）、地
