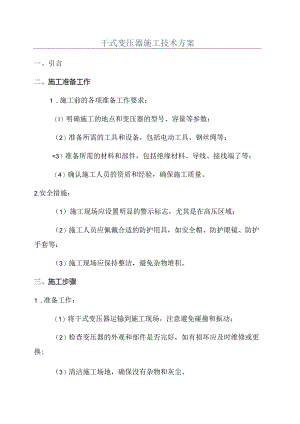

干式变压器施工技术方案.docx

干式变压器施工技术方案一、引言二、施工准备工作1 .施工前的各项准备工作要求：（I）明确施工的地点和变压器的型号、容量等参数：（2）准备所需的工具和设备，包括电动工具、钢丝绳等：<3）准备所需的材料和部件，包括绝缘材料、导线、接线端了等；（4）确认施工人员的资质和经验，确保施工质量。2.安全措施：（1）施工现场应设置明显的警示标志，尤其是在高压区域；（2）施工人员应佩戴合适的防护用具，如安全帽、防护眼镜、防护手套等：（3）施工现场应保持整洁，避免杂物堆积。三、施工步骤1 .准备工作：（1）将干式变压器运输到施工现场，注意避免碰撞和振动；（2）检查变压器的外观和部件是否完好，如有损坏应及时维修或更换;（3）清洁施工场地，确保没有杂物和灰尘。2 .安装变压器：（】）根据变压器的尺寸和重量，选择合适的起事设备将变压器安装在指定的位置上：（2）使用水平仪和测量工具检查变压器的水平度和垂直度，调整螺栓使其达到要求。3 .连接导线：（1）根据变压器的接线图，将导线连接到变压器的端子上；（2）使用合适的工具和方法进行导线的铺设和固定，确保导线与变压器之间的接触良好。4 .绝缘处理：（1）使用绝缘材料对变压器进行绝缘处理，包括绝缘板、阻燃胶带等；（2）绝缘材料应完全密封变压器的绝缘部分，确保绝缘效果良好。5 .试运行：（1）在所有安装和连接工作完成后，进行试运行；（2）检查电流、电压等参数是否正常，观察变压器的运行状态，如有异常应及时处理。四、施工质量控制1.施工过程中应严格按照施工图纸和施工规范进行操作，确保安装精度和质量;2 .施工过程中应注意对变压器的保护，避免碰撞和损坏；3 .施工结束后应进行验收，检杳变压器的安装和连接是否符合要求,必要时进行修补和改进：4 .施工结束后应清理施工现场，回收和处理废弃材料。五、施工风险与控制措施1 .高空作业风险：（1）使用合适的起重设备和安全防护措施，避免高处坠落事故：（2）施工人员应接受高空作业培训，熟悉高处作业安全规范。2 .电气触电风险：（1）确保施工现场的电源已经切断，避免触电事故的发生；（2）施工人员应佩戴合适的绝缘手套，避免触摸带电部件。3 .火灾风险：（1）施工现场应配备合适的灭火器材，随时准备应对火灾事故；（2）施工人员应熟悉火灾应急处理方法，避免火灾的扩散。六、施工验收标准1 .变压器安装和连接的位置、水平度和垂直度应符合设计要求；2 .导线的铺设和固定应牢固可靠，接线端了的接触良好；3 .变压器的绝缘材料应完好，绝缘处理达到要求：4 .变压器的试运行结果正常，各项参数符合设计要求。七、结语
