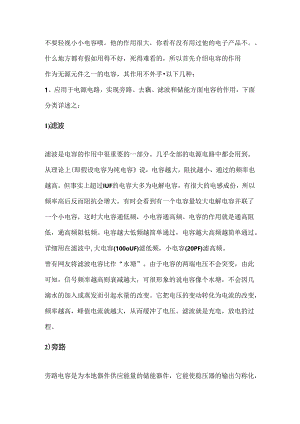

LED驱动电源中电容作用详解.docx
不要轻视小小电容哦。他的作用很大，你看有没有用过他的电子产品不。什么地方都有假如用得不好，死得难看的，所以首先介绍电容的作用作为无源元件之一的电容，其作用不外乎以下几种：1、应用于电源电路，实现旁路、去藕、滤波和储能方面电容的作用，下面分类详述之：1)滤波滤波是电容的作用中很重要的一部分。几乎全部的电源电路中都会用到。从理论上(即假设电容为纯电容说，电容越大，阻抗越小，通过的频率也越高。但事实上超过IUF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越简单通过，电容越大高频越简单通过。详细用在滤波中,大电容(100oUF)滤低频，小电容(20PF)滤高频。曾有网友将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的改变。它把电压的变动转化为电流的改变，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。2)旁路旁路电容是为本地器件供应能量的储能器件，它能使稳压器的输出匀称化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量削减阻抗，旁路电容要尽量匏近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和唤声。地弹是地连接处在通过大电流毛刺时的电压降。3）去藕去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。假如负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会汲取很大的电源电流，由于电路中的电感，电阻（特殊是芯片管脚上的电感，会产生反弹），这种电流相对于正常状况来说事实上就是一种噪声，会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的作用，满意驱动电路电流的改变，避开相互间的耦合干扰。将旁路电容和去藕电容结合起来将更简单理解。旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，依据谐振频率一般是Olu,0.（HU等,而去耦合电容一般比较大,是IOUF或者更大，依据电路中分布参数，以及驱动电流的改变大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的十扰作为滤除对象，防止干扰信号返回电源。这应当是他们的本质区分。4）储能储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40450VDC、电容值在220150OOOuF之间的铝电解电容器（如EPCOS公司的B43504或B43505）是较为常用的。依据不同的电源要求，器件有时会采纳串联、并联或其组合的形式，对于功率级超过IOKW的电源，通常采纳体积较大的罐形螺旋端子电容器。2、应用于信号电路，主要完成耦合、振荡/同步刚好间常数的作用：1）耦合举个例子来讲，晶体管放大器放射极有一个自给偏压电阻，它同时又使信号产生压降反馈到输入端形成了输入输出信号耦合，这个电阻就是产生了耦合的元件，假如在这个电阻两端并联一个电容，由于适当容量的电容器对沟通信号较小的阻抗,这样就减小了电阻产生的耦合效应，故称此电容为去耦电容。2）振荡/同步包括RC、1.C振荡器及晶体的负载电容都属于这一范畴。3）时间常数这就是常见的R、C串联构成的积分电路。当输入信号电压加在输入端时，电容（C）上的电压渐渐上升。而其充电电流则随着电压的上升而减小。电流通过电阻（R）,电容（C）的特性通过下面的公式描述：i=(VR)e-(tCR)我们知道了电容的作用以后下面来谈谈电容在运用中的留意事项A.什么是好电容。1.电容容量越大越好。许多人在电容的替换中往往爱用大容量的电容。我们知道虽然电容越大，为IC供应的电流补偿的实力越强。且不说电容容量的增大带来的体积变大，增加成本的同时还影响空气流淌和散热。关键在于电容上存在寄生也感，电容放电回路会在某个频点上发生谐振。在谐振点，电容的阻抗小。因此放电回路的阻抗最小，补充能量的效果也最好。但当频率超过谐振点时，放电回路的阻抗起先增加，电容供应电流实力便起先下降。电容的容值越大，谐振频率越低，电容能有效补偿电流的频率范围也越小。从保证电容供应高频电流的实力的角度来说，电容越大越好的观点是错误的，一般的电路设计中都有一个参考值的。2.同样容量的电容，并联越多的小电容越好耐压值、耐温值、容值、ESR（等效电阻）等是电容的几个重要参数,对于ESR自然是越低越好。ESR与电容的容量、频率、电压、温度等都有关系。当电压固定时候，容量越大，ESR越低。在板卡设计中采纳多个小电容并连多是出与PCB空间的限制，这样有的人就认为，越多的并联小电阻，ESR越低，效果越好。理论上是如此，但是要考虑到电容接脚焊点的阻抗，采纳多个小电容并联，效果并不肯定突出。3.ESR越低，效果越好。结合我们上面的提高的供电电路来说，对于输入电容来说，输入电容的容量要大一点。相对容量的要求，对ESR的要求可以适当的降低。因为输入电容主要是耐压，其次是汲取MoSFET的开关脉冲。对于输出电容来说，耐压的要求和容量可以适当的降低一点。ESR的要求则高一点，因为这里要保证的是足够的电流通过量。但这里要留意的是ESR并不是越低越好，低ESR电容会引起开关电路振荡。而消振电路困难同时会导致成本的增加。板卡设计中，这里一般有一个参考值，此作为元件选用参数，避开消振电路而导致成本的增加。4.好电容代表着高品质。“唯电容论”曾经盛极一时，一些厂商和媒体也刻意的把这个事情做成一个卖点。在板卡设计中，电路设计水平是关键。和有的厂商可以用两相供电做出比一些厂商采纳四相供电更稳定的产品一样，一味的采纳高价电容，不肯定能做出好产品。衡量一个产品，肯定要全方位多角度的去考虑，切不行把电容的作用有意无意的夸大。B,电容爆浆之面面谈爆浆的种类：分两类，输入电容爆浆和输出电容爆浆。对于输入电容来说，就是我是说的Cl,CI对由电源接收到的电流进行过滤。输入电容爆浆和电源输入电流的品质有关。过多的毛刺电压，峰值电压过高，电流不稳定等都使电容过于充放电过于频繁，长时间处于这类工作环境下的电容，内部温度上升很快。超过泄爆口的承受极限就会发生爆浆。对于输出电容来说，就我说的C2,对经电源模块调整后的电流进行滤波。此处电流经过一次过滤，比较平稳，发生爆浆的可能性相对来说小了不少。但假如环境温度过高，电容同样简单发生爆浆。爆,报也。采纳垃圾东西Fl然要爆，报应啊.欲知过去因者，见其现在果：欲知将来果者，见其现在因。电解电容爆浆的缘由：电容爆浆的缘由有许多，比如电流大于允许的稳波电流、运用电压超出工作电压、逆向电压、常见的充放电等。但是最干脆的缘由就是高温。我们知道电容有一个重要的参数就是耐温值，指的就是电容内部电解液的沸点。当电容的内部温度达到电解液的沸点时.，电解液起先沸腾，电容内部的压力上升，当压力超过泄爆口的承受极限就发生了爆浆。所以说温度是导致电容爆浆的干脆缘由。电容设计运用寿命大约为2万小时，受环境温度的影响也很大。电容的运用寿命随温度的增加而减小，试验证明环境温度每上升I(TC,电容的寿命就会减半。主要缘由就是温度加速化学反应而使介质随时间退化失效，这样电容寿命终结。为了保证电容的稳定性，电容在插板前要经过长时间的高温环境的测试°即使是在100C,高品质的电容也可以工作儿下个小时。同时，我们提到的电容的寿命是指电容在运用过程中，电容容量不会超过标准范围改变的10%。电容寿命指的是电容容量的问题,而不是设计寿命到达之后就发生爆浆。只是无法保证电容的设计的容量标准。所以，短时期内，正常运用的板卡电容就发生爆浆的状况，这就是电容品质问题。另外，不正常的运用状况也有可能发生电容爆浆的状况。比如热插拔电脑配件也会导致板卡局部电路电流、电压的猛烈改变，从而引发电容运用故障。
