    qyADAMS动画制作过程q.docx

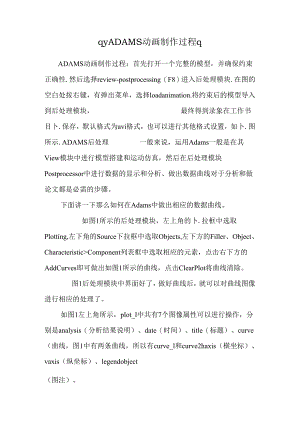

    qyADAMS动画制作过程qADMS动画制作过程:首先打开一个完整的模型,并确保约束正确性.然后选择review-postprocessing(F8)进入后处理模块.在图的空白处按右键,有弹出菜单,选择loadanimation.将约束后的模型导入到后处理模块,最终得到录象在工作书目卜.保存,默认格式为avi格式,也可以进行其他格式设置,如卜.图所示.ADAMS后处理一般来说,运用Adams一般是在其View模块中进行模型搭建和运动仿真,然后在后处理模块Postprocessor中进行数据的显示和分析、做出数据曲线对于分析和做论文都是必需的步骤。下面讲一下那么如何在Adams中做出相应的数据曲线。如图1所示的后处理模块,左上角的卜.拉框中选取Plotting,左下角的Source下拉框中选取Objects,左下方的Filler、Object、Characteristic>Component列表框中选取相应的元素,点击右下方的AddCurves即可做出如图1所示的曲线,点击ClearPlot将曲线清除。图1后处理模块中界面好了,做好曲线后,就可以对曲线图像进行相应的处理了。如图1左上角所示,plot_l中共有7个图像属性可以进行操作,分别是analysis(分析结果说明)、date(时间)、title(标题)、curve(曲线,图1中有两条曲线,所以有curve_l和curve2haxis(横坐标)、vaxis(纵坐标)、legendobject(图注)。下面以图1为例讲解并描述他们各自的操纵方法。1、analysis(分析结果说明)。此处此数据来源的一些说明,点击analysis后出现如图2所示的界面。可以进行的修改主要有数据来源的名称、字体、位置、颜色等等。Clate和title的操纵过程类似,如图3、图4所示。图2analysis操纵界面图3date操纵界面图4title操纵界面2、curve(曲线)。点击curve_1或者curve_2后出现如图5所示界面。可进行的修改主要有线条颜色、线条类型、线条宽度、标记类型、对应的图注名称等等。Iegend-Object的修改类似,主要有位置、颜色等等,如图6所示。图5curve操纵图6legned_object操纵3、haxis和vaxis(坐标轴)。以haxis为例子进行说明,点击haxis后有四个标签,如图7所示。Format确定坐标轴范围、坐标轴位置等等,如图7所示。1.abels确定坐标轴单位标注、字体、位置等等,如图8所示。Numbers确定小数点后的位数和科学计数法的适用范围,不过貌似须要勾选前面的Trailingzeros才可以,如图9所示。Tics确定坐标轴的网格划分,MinorDivisions为次网格线的划分,如图10所示。以上各项功能的详细运用多尝试几下即可看出相应的效果。图7Formatofhaxis图81.abelsofhaxis图9Numbersofhaxis图10TicsofhaxisAdams还可以干脆对曲线进行相应的运算,如图11所Jo假如其次行工具栏没有.,可以点击菜单View-Toolbars-CurveEditT。Ibar即可,或者点击第一行左数第三个选项。有对两条曲线相加减的、有相乘的、取肯定数值、对称的、偏移、对齐、积分、微分的等等,将鼠标放在上面即可出现相应的提示。运用第一行的左数第四个选项即可进行曲线的跟踪,同时出现曲线的最值、均值等信息。此外,在plot菜单下面还有FFT和产生样条曲线等操作。图11曲线运算和分析工具栏下面还有一个问题是,如何将曲线保存为相应的图片格式呢?点击图H第一行工具栏中的Print选项,出现如图12所示界面。选择PrinttoFile,在下拉栏中选择保存为的相应的图片类型即可。图12将曲线保存为图片界面好了,在Adams中对仿真结果的可视化与分析根据以上所述接口完成,但是假如我们须要用到更高级的数据处理,我们可以将仿真结果输出成文件格式,然后运用matIab等软件读取数据,然后在其中进行分析。根据下面的步骤即可:菜单栏中的File-Export-Table,出现如图13所示的界面,输入文件名称min,选择曲线名称,Format为spreadsheet,即可生成mm.tab文件。图13将数据保存为.tab文件图14导出数据文件内容好了,将mm.tab文件用写字板打开,在matlab中将其后缀名改为.txt,即可运用importdata进行数据的读取了,其实和文献3中读取Swc格式的文件所进行的操作是一样的,打开mm.txt可见文件的内容如图14所示。可见第一列是时间信息,其余各列对应曲线数值。一段做出上述数据的曲线的程序如下所示:%author:dingqian%establish_timc:2010_l1_16%modify_time:2010_l1_16%function:Adams做图结果分析clc:c1earal1;closeall;a=importdata(tmm.txt,);%可以修改为查找路径的USedata=a.data;Time=usedata(:,1);DataI=USedata(:,2);Data2=uscdata(:,3);figured):plot(Time,Datal,b.,);holdon;plot(Time,Data2,r-*);holdon;tille('fontsize16>数据分析');xlabel('fontsize16X轴坐标');ylabel('fontsize16Y轴坐标);上述程序做出的图像如图15所示。图15matIab图像参考文献1DMSPostprocessor中plot下各项设置详解.EB01.sblog_6203a6df0100jjr0.html.2010-11-16.2请教,如何将adams中测量的数据导出.EBO1./archiver/tid-835858.htoil.2010-ll-16.3神经元房室数据作图.EBO1.sblog-4b013fbl0100128h.html.2010-11-16,
