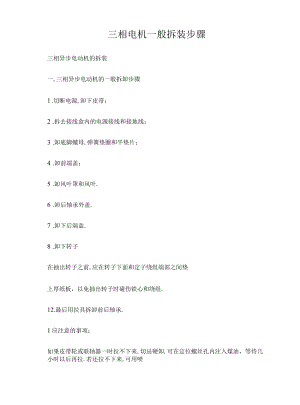

电机拆卸步骤.docx

三相电机一般拆装步骤三相异步电动机的拆装一,三相异步电动机的一般拆卸步骤1 .切断电源,卸下皮带；2 .拆去接线盒内的电源接线和接地线；3 .卸底脚螺母,弹簧垫圈和平垫片；4 .卸前端盖；5 .卸风叶罩和风叶.6 .卸后轴承外盖.7 .卸下后端盖.8 .卸下转子在抽出转子之前,应在转子下面和定子绕组端部之间垫上厚纸板，以免抽出转子时碰伤铁心和绕组.12.最后用拉具拆卸前后轴承.1应注意的事项：如果皮带轮或联轴器一时拉不下来,切忌硬卸,可在定位螺丝孔内注入煤油，等待几小时以后再拉.若还拉不下来,可用喷灯将皮带轮或联轴器四周加热,加热的温度不宜太高,要防止轴变形.拆卸过程中，不能用手锤直接敲出皮带轮或联轴器，以免皮带轮或联轴器碎裂,轴变形,端盖等受损.(二)轴承盖和端盖的拆装步骤L轴承盖和端盖的拆卸步骤：(1)拆卸轴承外盖的方法比较简单,只要旋下固定轴承盖的螺丝,就可把外盖取下.但要注意,前后两个外盖拆下后要标上记号，以免将来安装时前后装错.(a)拆前轴承外盖(b)拆后轴承外盖(2)拆卸端盖前,应在机壳与端盖接缝处做好标记.然后旋下固定端盖的螺丝.通常端盖上都有两个拆卸螺孔,用从端盖上拆下的螺丝旋进拆卸螺孔,就能将端盖逐步顶出来.若没有拆卸螺孔,可用大小适宜的扁凿,插在端盖突出的耳朵处,按端盖对角线依次向外撬,直至卸下端盖.但要注意,前后两个端盖拆下后要标上记号，以免将来安装时前后装错.(a)拆前端盖(b)拆后端盖2.轴承盖和端盖的安装步骤轴承外盖的安装步骤：(1)装上轴承外盖；(2)插上一颗螺丝,一只手顶住螺丝,另一只手转动转轴,使轴承的内盖也跟着转动，当转到轴承内外盖的螺丝孔一致时，把螺丝顶入内盖的螺丝孔里,并旋紧；(3)把其余两个螺丝也装上,旋紧.端盖的安装步骤：(1)铲去端盖口的脏物；(2)铲去机壳口的脏物,再对准机壳上的螺丝孔把端盖装上；(3),(4)插上螺丝,按对角线一先一后把螺丝旋紧,切不可有松有紧，以免损伤端盖.注意事项：在固定端盖螺丝时,不可一次将一边端盖拧紧,应将另一边端盖装上后,两边同时拧紧.要随时转动转子,看其是否能灵活转动，以免装配后电动机旋转困难.()风罩和风叶的拆卸步骤1 .选择适当的旋具,旋出风罩与机壳的固定螺丝，即可取下风罩.2 .将转轴尾部风叶上的定位螺丝或销子拧下,用小锤在风叶四周轻轻地均匀敲打,风叶就可取下,如图所示.若是小型电动机,则风叶通常不必拆下,可随转子一起抽出.(a)拆风罩(b)拆风叶(四)转子的拆装步骤1 .转子的拆卸方法：拆卸小型电动机的转子时,要一手握住转子,把转子拉出一些,随后用另一只手托住转子铁心渐渐往外移,如图所示.要注意，不能碰伤定子绕组.(2)拆卸中型电动机的转子时,要一人抬住转轴的一端,另一人抬住转轴的另一端,渐渐地把转子往外移，2 .转子的安装方法：转子的安装是转子拆卸的逆过程.安装时,要对准定子中心把转子小心地往里送.要注意,不能碰伤定子绕组.(五)轴承的拆装步骤L拆卸轴承的几种方法(1)用拉具拆卸.应根据轴承的大小,选好适宜的拉力器，夹住轴承,拉力器的脚爪应紧扣在轴承的内圈上,拉力器的丝杆顶点要对准转子轴的中心,扳转丝杆要慢,用力要均.用拉力器拆卸轴承用铜棒拆卸.轴承的内圈垫上铜棒,用手锤敲打铜棒,把轴承敲出，如图所示.敲打时,要在轴承内圈四周的相对两侧轮流均匀敲打不可偏敲一边,用力不要过猛.用铜棒敲打拆卸滚动轴承(3)搁在圆桶上拆卸.在轴承的内圆下面用两块铁板夹住,搁在一只内径略大于转子外径的圆桶上面,在轴的端面垫上块,用手锤敲打,着力点对准轴的中心,如下图所示.圆桶内放一些棉纱头，以防轴承脱下时摔坏转子.当敲到轴承逐渐松动时,用力要减弱.(4)轴承在端盖内的拆卸.在拆卸电动机时,若遇到轴承留在端盖的轴承孔内时，如下图所示.把端盖止口面朝上,平滑地搁在两块铁板上,垫上一段直径小于轴承外径的金属棒,用手锤沿轴承外圈敲打金属棒,将轴承敲出.搁在圆桶上拆卸滚动轴承拆卸端盖孔内的滚动轴承(5)加热拆卸.因轴承装配过紧或轴承氧化不易拆卸时,可用IOO左右的机油淋浇在轴承内圈上,趁热用上述方法拆卸.2.安装轴承的几种方法(1) .安装前的准备工作将轴承和轴承盖用煤油清洗后,检查轴承有无裂纹,滚道内有无锈迹等.再用手旋转轴承外圈,观察其转动是否灵活,均匀来决定轴承是否要更换.如不需要更换,再将轴承用汽油洗干净,用清洁的布擦干待装.更换新轴承时.,应将其放在7080的变压器油中,加热5min左右,待全部防锈油溶去后,再用汽油洗净，用洁净的布擦干待装.(2) .几种常用的安装方法敲打法.热装法.
