    S2-ES-59-04-扶梯基础电气知识.docx

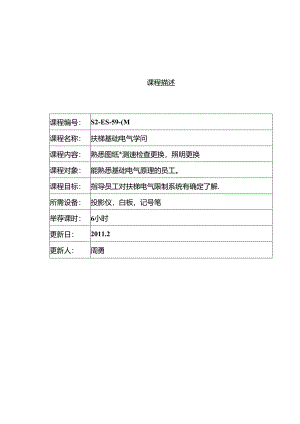

    课程描述课程编号:S2-ES-59-(M课程名称:扶梯基础电气学问课程内容:熟悉图纸*测速检查更换,照明更换课程对象:能熟悉基础电气原理的员工。课程目标:指导员工对扶梯电气限制系统有确定了解.所需设备:投影仪,白板,记号笔举荐课时:6小时更新日:2011.2更新人:周勇1.扶梯,人行道电气限制系统1.1 扶梯,人行道电气限制系统简介扶梯和人行道虽然在机械结构上有很大区分,但是限制系统区分不大,其运用到的平安限位装置,电气爱惜装置基本相同.所以同一产品系列的扶梯和人行道其限制柜可能是完全相同的。扶梯的电气限制系统主要集中在限制柜内,而限制柜般被安置在扶梯上机房,有的梯型会将部分信号采集系统放置在扶梯下机房(下部平安回路,自动运行功能等)。电气限制柜内主要分为两大部分,即限制回路和信号回路。限制回路主要负货电机的运转,而信号回路负责采集各种运行信号,监测各平安装理等:信号反馈最终通知限制回路,确定设备的正常运行或故障停梯。最初的扶梯,人行道电气部分较为简洁,所运用到的电气元件较少,各平安装理的触点被串联起来,最终由平安继电器的有无吸合来确定限制电机运转的主接触器是否工作,钥匙,检修般也能干脆让生接触器工作。随着技术的发展和电气平安装巴越来越多,信号系统最终被一个核心部件(P1.C或电路板)统一收集处理,然后再由其限制各主接触港和继电器工作。1.2 通力限制系统介绍通力扶梯和人行道的限制系统主要分为3个系列,即早期的401限制系统,现在运用的501限制系统,和部分P1.C限制系统,其中P1.C限制系统的扶梯只存在很短的时期。如下图,不同梯型的限制柜布局可能会有些不同,但是基本的模块大同小异,其“限制单元”可以为401限制盒,501的主板,P1.C.-rDl.1033ranal30-一_1.csnal30"KSK30I主开关WKrtCffl热鹿电2S他同电漫小型城电(8电褰主接触器正反转热堆控M主接触器V_1._。二cuX232x2-5150接戊林接触线域X2/12)18部分带有附加功能的限制柜会再增加一些电气元件,主板也会增加到最多4块,如卜.图2,增加了自动运行功能的功能板.随着自动节能功能的普及,变频器被大量接受,为了限制整个柜体的体枳和重量,变领器,主接触器及部分继电器会被安置在另一个限制柜内,如下图3.滤波器马达接线桩接线桩主接触器卜图4为带自动运行功能的室外梯限制柜。H11SUU1当限制柜被提出后,假如扶梯或人行道须要检修运行,必需将其如下图5这样倾斜摆放,假如是带有变频器限制柜的,因为主接触器被放置在变顽器柜内,所以变频器柜应登百.搜放,而主限制和.可以水平放置。1.5.1扶梯图纸绘制规则501限制系统的主板EMB(ECOMainBoaixl主板般简称为AI板,另外依据功能的扩展,还会增加另外3块功能板,分别为:EAB(ECoAUtomatiCBOaE自幼运行功能).A2板ESE(ECOSafetyExtensionboard平安回路扩展板),A3板EIO<ECOInpuuOutputboard输入辘出板),A4板在电气原理图上一一般都会运用Al,A2,A3,A4这样的荷称。501系统主板有各自的版本号,目前的版本为501-B.在主板右下角会有标签来标识.在Al板上还会有一块诊断模块和两块测速模块的版本号,分别用黄标竿来标识。501-A外形及501B有所区分,但是各输入输出端大致相同。401限制系统整合在一个单元内,简称也是Al,如下图,其内部有很多功能板可以扩充,在电气原理图中不被体现。DrewinonumberPlantdesignationCommission5070132D10InverterGOdedd图纸号送行模式TyC0dna:nsuaplrComrolvlaOatlCtfrwinRetpantio:eforpr03cij三CO5003I拂型1.:I至全,*准.UOOY5/H/re:Z”C:RKttinorojrcaonOaieofcifcaonHoeifita"o-!版本号i11d9iim卜,图为一份501-A限制系统电气图纸封面,图纸可通过图纸号及版本号在EDMS网站下我,平安标准在出口欧洲的扶梯上为ENIl5,国内为GBI6899,右下角为当前页和(总页数),全部图纸中标注的页码都以此为准。KONEIO1:!:«/”,?Jrs.a>tCreatecat1.istworkedenatH19<1.tjCDr:2lJn201Vro(bI:«0*w0rof9iet图纸接下来的几页一般为书F1.版本变更内容,各主板DlP设置说明.接线端说明,元气件中文说明等,早期的图纸只有其中几项,401的电气图纸甚至没有任何说明.在每一页的图纸上端都会有坐标,如下图方框内的数字,协作右下角的页码,就能详细定位图纸中的位置,如下图明框内的12.0就代表这些电源线是由第12页0号位置来的。图纸中的虚线代表一个大的电气单元,如某一接线盒.限制柜,变频器,主板,非标选项等,每一个电气元件左上角会有元件代号。在图纸中最常见的为接触器和继电济,如卜图中的K25即为接触器,在其卜.方圆圈内是K25全部的触点,如1,2常开触点,在图纸的第13页第2栏可以找到。2461582113513538321222J7J2,3.1159229./1/1/1/1/2/12461454842213513538321、2226J533.3.3.9.154.2/1/1/1/1/1/1/224614x8422立安幺一135133832、同样,每个触点都会标明是属:哪个接触器或继电器以及所在的图纸位置,如下图圆圈内3付触点属于图纸19页第I栏的K25,因为图纸不便于绘制在很长的一页中,所以须要将图纸分成多页,这样一蚂电气元件运用到的公共线会绘制在图纸最上和最下端,并用坐标方式标明来源,用箭头标明电流方向。如卜.图的1.IO.1.20,1.30.PE.假如无法分清电压,可以朝前查到第12页的第9栏,有时以至须要连续查阅很多页.12.9/1.1012.9/1.2012.9/1.3012.9/PE1.5.2通力501-A限制系统以F图纸依据先后依次引用文件,说明图纸中的标注依次都由上到以从左到右。主电源页:从左到右的圆圈内分别为限制柜上的主开关Ql1马达热继电器QI.1,限制系统热继电器Q33.相序爱惜继电器F96(其输出触点在17.7的平安回路内)驱动页:马达电源通过变频器A200,再由接触器Kl(K2分别为上卜行)K25的触点到马达.PTC为马达内的热敬电阻,当马达温度过嬴,电阻值会发生变更.X36为限制柜内一组接插件。电源页:变压器输出端有供应各接触器电源的AC220V,并有FI3热继电器供应爱惜,交直流24V端各有F62.F63熔断器供应爱惜。EMB501即Al板左恻注明白其各输入输出接点所在的图纸位置.制动器贞:马达制动器由主接触器Kl(K2).K25来驱动,圆圈内的桥式整流器安装在抱闸上的接线盒内。平安回路(输入信号)页:这几页为平安回路,上半部分为串联的平安回路开关,卜半部为AI主板,其中每一组平安回路开关两端并联接入rAi板上的各个输入点,在每个辘入点上会有英文的说明(平安回路代号的说明)。这些平安回路的接线会先接入上.卜机房内的接线盒(方框内上部的线号如gr3),然后统一接入限制柜内的接插件(方框内下部的线号X36/A3).平安维电器和检修页:右(W框内为下,上部的检修插座,其中上部是插座,下部是插入的短接线插头。IT-ICH1II1.-JX1Q44OO检修插座内有2路电源,其中路由Al板上44(入),45()引出的AC220V,主板上2组继电器在整个平安回路正常的状况下吸介,44.45导通。AC22OV由45输出,经由下部检修插座的7,5线桩,再经由上部检修插座的7.5线桩,到X5a5(I9.0页)再返回到D(19.0页),然后由上部检修插座2,8线桩,到下部检修插座2,8线桩,最终到C(19.0页)。也就是说,当上,下检修插座正港,C端应当能测到AC22OV电压。另一路DC24V较简沽,干脆经由下,上检修插座的6.11线桩,到X56川(20.0页)A30框代表手持式检修盒内的接线图,它等于跨接了AC22OV电路,干脆把电源由插座内的7通过检修盒内的上,下按钮引入9(上),10(下)号级桩,最终由A(上),B(下)输出到Kl(上),K2(下)接触器。主接触罂限制,左半页:在检修插座正常的状况下,电源由C端进入Al板的3个辘入湍,当有启动信号时,接通Kl(K2)和K25的AI侧电源,使接触器吸合。S13O2S13120X36C4gri03nT/50否gri04×36C5m9X565*,,X>*?13141413JumpifnoSI30andS131here.IR9>J53>Ja2笊比爱2461454H4N-1351353'BJ222J7Jy3.Mg221111A246!4s44213s135383主接触器限制,右半页:变领器的接线图,其中6号线桩为DC'24V输出,当扶梯起先运行时,K25及Kl(K2)吸合,变频器的8(9)会得电,即获得运行方向的反馈。同时Al板内59及6()(58)导通,而让变频器10(3)得电,即告知变频器检修还是正常模式运行。当变频器发生故障,通过按宓位开关S45,能让变频器复位(1.4号线桩导通次)。变频器发生故障时,会通过KI77供应一付平安网路内的触点,来告知Al板变频器故障,并显示相应代码。制动电阻Rlo安装在桁架内。钥匙开关,检修监控页:方框内为下部钥匙开关S12,上部钥匙开关S130例框内为下,上楼层板缺失开关SI30和S13I,当开关动作,或之脆的线路没电(检修插座上的短接插头拔出),Al速度监控页:从左到右分别是马达测速监控一对,下,上的梯级缺失监控,左,右的扶梯带速度监控。运行监控页:Al板对扶梯上(KI),下(K2),运行(K25)状态的监控.V9/24Z×>信号监控页:S45为限制柜上的复位开关,当扶梯重婴故障发生,系统白锁,须要按些按钮进行复位。AI板40号线桩是对马达热敏电阻进行监控,当阻值发生变更时供应故障代码,并停梯。229/24VDC13S414UVX210/14A1IHS;Xl
