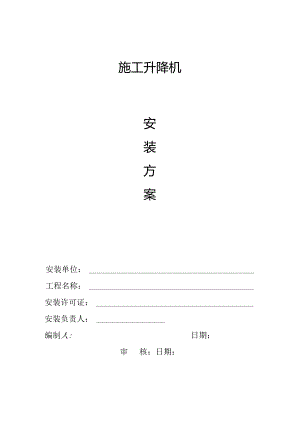

SC200施工升降机安装方案.docx
施工升降机安装方案安装单位：工程名称：安装许可证：安装负责人：编制人:日期：审核：日期：SC200/200施工升降机安装方案施工单位：机械型号SC2OO/2OO编制依据：SC2OO/2OO施工升降机安装运用说明书。1、工程概况为了精确、平安地安装及运用施工升降机，特编制本方案。项目部依据安装说明书要求制作施工升降机基础，经隐藏工程验收合格后，混凝土达到设计安装强度通知安装单位。2、施工升降机的主要参数2.1 施工升降机的类型为SC200/200,额定载重量为2丁最大安装载重量为ITe2.2 该施工升降机桥厢净空尺寸为3000X1300X253Omm(长X宽Xl¾)o3、施工升降机的基础荷载SC200/200施工升降机垂直压力P=53T,该施工升降机安装在由项目部按运用说明书要求制作的混凝土基础上，混凝土基础上表面平整度允许偏差为IOmm,并需有排水设施。4、施工升降机的基础安装和有关的必要说明4.1把施工升降机的基础底架就位于混凝土基础平面上。4.2 装上三节标准节，在两个方向上检查标准节垂直度，保证垂宜度1/1()000,并装上避筏弹簧。4.3 用吊车把吊笼缓慢就位于基础上，按要求进行安装和固定，并在稍高位置上限位装置，以保证吊笼不接触地面。4.4 用吊车把三节标准节吊到吊笼顶，接通电源后，由一名司机、两名起重拆装工进行反复底自行安装，直到预定高度，加高同时，应按规定安装附墙和立柱管。每道附墙依据楼层高度限制在6-9米之间4.5在最终一节标准节安装完毕后套上盖子。4.6 项目部应预留合适场地安装围栏。4.7 安装时必需留意，SC200/200施工升降机底自由端悬空高度不得超过9m。4.8 标准节连接时，导向锥面应图上润滑脂，螺栓拧紧力矩为300N.11u4.9吊笼升降时，安装吊杆上不得挂有标准节。运输附墙架和管子支撵时，必需留意吊笼的平安，防止碰撞。4.10 进行正常工作运行前，安装并调整限位撞块。4.11 施工升降机进行电器安装和调试。4.12 .吊笼的模拟防坠试验4.12.1.1 试验应在升降机完全处于工作条件下进行。4.12.1.2 试验必需在地面进行，吊笼下的缓冲器必需齐全有效。4.12.1.3 吊笼内放置额定重量的物体。4.12.1.4 将试验平安器专用按钮盒按电气原理图接在吊笼配电箱之中，并将按钮盒引到吊笼外。4.12.1.5 试验时，全部人员（包括操作者）均不得进入吊笼2米之内的空间。4.12.1.6 切打算就绪后，按卜.按钮盒的''上升”钮，使吊笼上升10米左右，松开“上升”钮，吊笼被制动在导轨架上。4.12.1.7 按住按钮盒的下降钮，吊笼即自由下落，当其中下降速度超过额定速度15倍时，平安器起先制动，从这刻起到吊笼被制停在导轨架上止，吊笼制动距离应在0.25-1.2米之间。4.12.1.8 吊笼自由下落时，若遇到意外状况需停车时，只需将下降按钮松开，吊笼即停止下落被停在导轨架上。4.12.1.9 坠落试验鉴定合格后，将专用按钮从吊笼配电箱中拆除，依据说明书要求复位平安器，并进行相关检查，复原升降机正常运行状态。4.12.2施工升降机在安装完成后必需进行坠落试验，确保不超过1.2m制动距离O4.13施工升降机在按公司“安装后验收和交付运用制度”进行安装技术试验和验收，并填写好“施工升降机安装质量验收书”，并经市.建筑机械设备检测中心检测通过后，方可投入运用。5、加高及附墙5.1 SC2(X)2OO自由端运用高度W9mn,加高方法参照运用说明书，在施工升降机最终一道附墙上自由端高度W75m°5.2 附着必需随标准节加高而加高，并用经纬仪检杳导轨轴心线与底座水平垂直度不得超过1/I(X)Oo5.3 该施工升降机的附墙固定点处每节点需能够承载6T的拉力，要求每固定点采纳2只宜径不小于18mm穿堵螺栓固定。6、施工平安措施6.1 施工升降机安装、附墙方法严格遵照施工升降机运用说明书上有关规定执行。6.2 施工升降机安装由机械施工员负贡，请平安员负成监督，由熟识施工升降机的起重作业人员一名负责指挥，配备数名起重拆装工作业及随机操作工。全部人员必需持证上岗。6.3 安装场地应清理干净，并设置平安警戒线，禁止非施工人员进入，严禁立体施工。6.4 利用吊杆进行安装时，不允许超载。吊杆只能用于安装升降机零部件，不得用于其它起重用途。吊杆最大起重重量为200kg,并运用前必需检查吊杆根部锚固部分，确保完好。6.5 吊杆上有悬挂物时，不得开动吊笼。6.6 升降机运动时，施工人员的头、手严禁露出平安栏以外。6.7 当有人在导轨架上和附件架上工作时，严禁开动升降机，当吊笼升降时，严禁人员进入外笼内。6.8 安装人员应严格执行高空作业的平安要求，包括戴平安帽、系平安带、穿防滑鞋等。6.9 操纵升降机前，必需将操纵盒拿到吊笼顶部，严禁在吊笼内操作。6.10 吊笼起动前，应进行全面检查，消退全部担心全隐患。6.11 雷雨天或风速超过13ms的恶劣天气不得进行安装作业，当风速大于13ms或当导架及电缆上结冰时，严禁操作升降机。6.12 升降机应按规定单独安装接地爱护和避雷装置，并配备一只能保证用电质量且功率在66KW以上专用电箱，单独运用，保证用电平安。6.13 在安装施工升降机前，必需依据公司“平安技术交底制度”做好技术交底工作并做好书面记录。7、安装时应配置的起重运输设备及常用工具7.1 配备拧紧螺栓所用的风板手，专用力矩板手以及常用工具。7.2 配备吊装大件时防止吊物旋转的棉纱绳。7.3 运输时需配备IOT载重车数辆。7.4 施工人员进入施工现场需戴好平安帽，2m以上高空作业需系好平安带。7.5 请项目部在施工升降机安装过程中，配备工地塔吊作为安装施工升降机设备。8、引用标准8.1 4SC系列施工升降机安装、拆卸工艺和调试、验收规定（QJ/WJJS-03-1998)8.2 施工升降机(GB门'100521996)8.3 施工升降机防坠平安器(JG50581995)8.4 建筑机械运用平安技术规程(JGJ33-2OO1)(J119-2001)9.安装单位人员名单：安装负责人：安装人员：电工：
