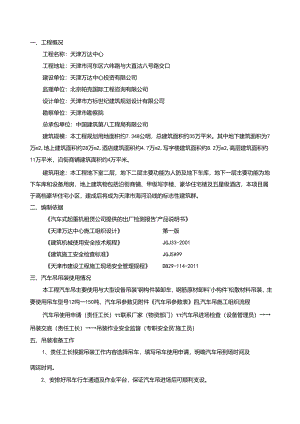

汽车吊吊装施工方案_转自RTF.docx

一、工程概况工程名称：天津万达中心工程地址：天津市河东区六纬路与大直沽八号路交口建设单位：天津万达中心投资有限公司监理单位：北京帕克国际工程咨询有限公司设计单位：天津市方标世纪建筑规划设计有限公司勘察单位：天津市勘察院总承包单位：中国建筑第八工程局有限公司建筑规模：本工程规划用地面积约7.348公明，总建筑面积约35万平米。其中地下建筑面积为7万m2,地上建筑面积约28万m2,酒店建筑面积约4.7万m2,写字楼建筑面积约8.2万m2,高层建筑面积约11万平米，沿街商铺建筑面积约4万平米。建筑用途：本工程地下室二层，地下二层主要功能为人防及地下车库，地下一层主要功能为地下车库和设备用房，地上建筑物包括沿街商铺、甲级写字楼、豪华住宅楼及五星级酒店，本项目属于高档豪华住宅小区，建成后将成为天津市海河沿线的标志性建筑群。二、编制依据汽车式起重机租赁公司提供的出厂检测报告'产品说明书天津万达中心施工组织设计第一版建筑机械使用安全技术规程JGJ33-2001建筑施工安全检查标准JGJ5A99天津市建设工程施工现场安全管理规程DB29-114-2011三、汽车吊吊装使用情况本工程汽车吊主要使用与大型设备吊装'钢构件装卸车、钢筋原材卸料'小构件'松散材料吊装，主要使用吊车型号12吨一150吨，汽车吊参数见附件汽车吊参数表四,汽车吊施工组织流程汽车吊使用申请（责任工长）联系厂家（物资部门）汽车吊进场检查（设备管理员）吊装交底（责任工长）吊装作业安全监督（专职安全员'施工员）五、吊装准备工作1、责任工长根据吊装工作内容选择吊车，填写吊车使用申请，明确汽车吊到场时间及调运时间。2、安排好吊车行车通道及作业平台，保证汽车吊进场后可顺利支设。3、汽车吊进场后应通知设备管理员，吊奘前对汽车吊作业环境'吊具,钢丝绳等进行检查，满足要求后方可进行吊装作业。4、专业工长应对吊装工人、信号工、吊车操作司机进行技术交底.5、吊装材料、构件、设备等按照方案要求进行吊装前码放、装斗或安装吊耳等，便于吊装顺利进行。6、吊索具选型在吊索具选择时，根据起吊设备的重量对照各种型号钢丝绳的允许应力确定其型号及直径.7、起录机进场前，必须向项目部提供起重机的出厂检测报告、年报告'产品说明书。8、起生机司机'信号工'司索工必须持证上岗，身体健康.六、吊运步骤1、设备的进场'上排在各项准备工作完全做好的情况下，就开始组织设备的进场,上排和吊装工作了。2、吊装前的准备工作吊装前，必须做好全面仔细的检查核实工作.检查设备安装基准标记、方位线标记是否正确；检查材料码放、装斗或吊耳等是否符合吊奘要求.3、吊装索具的系接必须牢固4、试吊试吊前检查确认：吊装总指挥进行吊装操作交底；布置各监察闵位进行监察的要点及生要内容；起吊放下进行多次试验，使各部分具有协调性和安全性；复查各部位的变化情况等。5、吊运就位由总指挥正式下令各副指挥，检查各岗位到岗待命情况，并检查各指挥信号系统是否正常；各岗位汇报准备情况，并用信号及时通知指挥台；正式起吊，使吊物离开地面500800mm时停止，并作进一步检杳，各卤位应汇报情况是否正常；正常则继续起吊。6、构件'材料或设备下落及就位时，应严格按照信号工指示慢放慢落，必要时应有操作工人配合吊装。七、汽车吊使用注意事项1、起重机行驶和工作的场地应平坦坚实，保证在工作时不沉陷，不得在倾斜的地面行驶和作业，视其土质的情况，起重机的作业位置应离沟渠，基坑有必要的安全距离；2、严格执行例行保养起动前应将主离合器分开，各操纵杆应放在空档位置。作业前应首先检查发动机传动部分，作业制动部分、仪表'钢丝绳以及液压传动等部分是否正常，当确认无问题后，方可正式作业，严禁酒后作业；3、全部伸出支腿（放支腿时，应先放后支腿，后放前支腿；收支腿时，应先收前支腿后收后支腿）.在撑脚板下垫方木，调整机体，使回转支承面与地面的倾斜度在无负荷时，不大于1/1000,支解有定位销的必需插上；4、司机必须与指挥人员（起重工）密切配合，严格按照指挥人员发出的信号（旗号或手势）进行操作；操作前必须呜号（铃或喇叭）示意；如发现指挥信号不清或错误，有权拒绝执行，并采取措施防止发生事故；操作时，对其他人员发出的危险信号，司机也应采取制止措施，以避免发生事故。5、施工中，如遇有大雨、大雪'大雾和六级以上的风影响施工安全时，应停止起重工作，并将臂杆降低到安全位置。6、起重机在吊装过程中，现场安全员必须负责现场的安全管理。7、新到'修复和新安奘的起泵机械设备，应遵照建筑机械技术试验规程中的有关规定进行试验和试吊，并经过主管机务人员,操作人员和项目部安全部门共同检查，合格后方可使用。8、不准载荷行驶或不放下支腿就起重,在不平整的场地工作前，应先平整场地，支腿伸出应在吊臂起升之前完成，支腿的收入应在吊臂放睛搁稳之后进行。支腿下要垫硬木块，在支点不平的情况上，应加厚垫木调低，以保持机身水平。操作前应检查距尾部迥转范围50cm内无障用物，9、动臂式起垂机起重时，臂杆的最大仰角不得超过原厂规定，无资料可查时最大不超过78度；如需超过78度，须与有关人员研究，订出安全措施，经技术负责人批准后，方可起吊。10、不同型号和不同规格的起重机械设备，按其出厂具体规定装设的高度限位器、变幅指示器、幅度限位器、转向限位器等安全保护芸置都应齐全可靠。11、起重机机械设备严禁超载“12、严禁用各种起重机械进行斜吊'拉吊；严禁起吊地下的埋设物件及其它不明重量的物件，以免机械载荷过大，而造成事故.钢丝绳不准有接头，以防通过时被卡住。25、钢丝绳的规格、强度必须符合该起重机的规定要求.钢丝绳在卷筒上应排列整齐放出钢丝绳时，应在卷筒上保留三圈以上，以防钢丝绳末端松脱；钢丝绳的磨损或腐蚀，如超过平均直径10$和在一个节距内的断丝根数多于规定时，应更换新绳。26、起乘工作完毕后，在行驶之前，必须将稳定器松开，四个支腿返回原位。起歪臂靠在托架上时需垫50mm厚的橡胶块。吊钩挂在汽车前端时钢丝绳不要收得太紧。27、工作中如遇故障，应按规定顺序查清原因予以排除。如本人不能排除应及时报修。28、吊钩除正确使用外，应有防止脱钩的保险装置，吊索具必须使用合格产品，卡环在使用时，应保证箱轴和环底受力。29、施工过程中严格遵守起重机械“十不吊”的原则即(1)信号指挥不明不准吊；(2)斜牵斜挂不准吊；(3)吊物重量不明或超负荷不准吊；(4)散物捆扎不牢或物料装放过满不准吊；(5)吊物上有人不准吊；(6)埋在地下物不准吊；(7)安全装置失灵或带病不准吊；(8)现场光线阴暗看不清吊物起落点不准吊；(9)棱刃物与钢丝绳直接接触无保护措施不准吊；(10)六级以上强风不准吊。30、起重机吊运重物时，其下方不得有人员停留或通过，更不得在吊起来的重物下面进行作业，严禁起重机吊运人员；31、各种起重机械必须按照原厂规定的起重性能作业，不得超负荷作业和起吊不明里量的物件。如遇特殊情况需要超负荷作业时，必须有保证安全的技术措施，经企业技术负责人批准，并有专人在现场监护下，方可起吊；32、起吊长：大香物必要时应栓拉绳，提升和降落速度要均匀，严禁忽快忽慢和突然制动，左右回转，动作要平稳，当回转未停稳前不得作反向动作。33、起重机在起重满负荷或接近满负荷时不得同时进行两种操作动作34、起重机在作业或行走时，都不得靠近架空输电线路，要保持安全距离；30吨汽车起重机性能表（二）WWffiIff工作半径使用&45«副肾愎角5-吊V角度工作半径«11113.5«MHl惕角5-W7.94.00»0-9.32.50T.59.54.0077,12.02.50W10.23.W涮12.72,35TC,11.23.307C11.12.10“12.22.9072,15.61.95T21142.70?。17.11.80W14.62.5068，18.51.65Wao2.35福】991.50«'17.32.20GC21.31.10618.52.1062,22.71.30tt'19.82.05eo,".<11.20Hr20.71.85ST25.31.15W21.91.6555,27.11.05Ke2X61.305T27.70.95M'24.11.1552,28.80.80Rr25.00.95Mr29.90.65W25.80.75W30.90.55W426.80.60注若副"在工作位艮，但仍用主臂吊瑟,主付的起或性能相应的减去1.412,使用切口吊装时.I：牌的角度不价大卜45,杏划将做翻50吨汽车起重机性能表（主表）不支第五支88,用H位于起JR机1»方或后方;支起第五支88,胃胃位于蒯方、后方、前方工作半径（Qtta(n)10.70电0025.40327540.103.050.003.543.004.038.004.534.005.030.0024.705.528.0023.506.024.0022.20)6.306.521.0020.0015.007.018.5018.OO14.1010.20«.014.5014.0012.IO9.207.509.011.5011.20H.108.306.5010.09.2010.(XI7.506.001106.107.506.805.2014.05.105.704.6016.04.00!.703.901&03.103.703.3020.02.202.902.9022.01.6()2302.4024.01.802.0026.01.401.5028.0.3030.00.90R仲煽率(V二D1(X111001()0三0033函)00Pq003366100五003366100憎代轴信率128543WWftfit0.5150.215（注：本表内2及红字以IrH的数字为吊行强度所决定，其下而栏目数字为假触力矩决定50吨汽车起重机性能表（副臂）吊需位下起呕机测方或后方主河仰角（）吊臂长度）40.10*5.IO主M期臂10.IO9.OO主命制忖10.0H6,10i*r÷ww0。:，O20020,781.03.63.21.9!.50.8753.8
