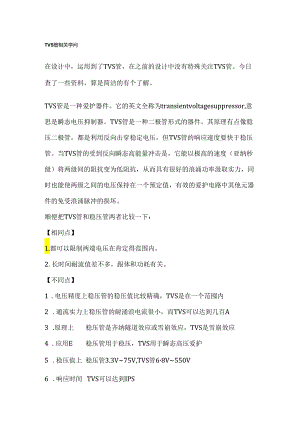

    TVS管相关学问在设计中,运用到了TVS管,在之前的设计中没有特殊关注TVS管。今日查了一些资料,算是简洁的有个了解。TVS管是一种爱护器件。它的英文全称为transientvoltagesuppressor,意思是瞬态电压抑制器。TVS管是一种二极管形式的器件。其原理有点像稳压二极管,都是利用反向击穿稳定电压,但TVS管的响应速度要快于稳压管。当TVS管的受到反向瞬态高能量冲击是,它能以极高的速度(亚纳秒级)将两级间的阻抗变为低阻抗,从而具有很好的浪涌功率汲取实力,同时也能使两级之间的电压保持在一个预定值,有效的爱护电路中其他元器件的免受浪涌脉冲的损坏。顺便把TVS管和稳压管两者比较一下:【相同点】1.都可以限制两端电压在肯定得范围内。2.长时间耐流值差不多,跟体积功耗有关。【不同点】1 .电压精度上稳压管的稳压值比较精确,TVS是在一个范囤内2 .通流实力上稳压管的耐涌浪电流很小,而TVS可以达到几百A3 .原理上稳压管是齐纳隧道效应或雪崩效应,TVS是雪崩效应4 .应用E稳压管用于稳压,TVS用于瞬态高压爱护5 .稳压值上稳压管3.3V75V,TVS管68V550V6 .响应时间TVS可以达到IPS比较后就比较清晰了,稳压二极管和TVS管是不行以相互替代的.清晰了原理我们来看TVS管的一些参数,我们通过DataSheet来看,这样比较直观。g讦式'央P*RTNODeMeWA(MGCOo6REvwseS.WO?VOcAGEHMMVMV)UhgBreakdoanVoITMeVSft(V)MAX0(TTESTfiRgIT网MA>)MIOAMPMGauwvt(*).<OIWbTB陋钥SE1.EAMGg5®SX7«,)415Nw3“7酎S11436,N3UJ430(17»13*1figure!datasheet中的选型参数第栏和其次栏是和详细器件相关的,我们不管它。REVERSESTAND-OFFVO1.TAGEVRWM(V)反向峰值电压,这个即TVS管的工作电压,保证在正常工作时,TVS管两端的电阻很大,这就保证了TVS管汲取的电流可以忽视不计。般来说,这个值等于或略大于正常工作电压。BREAKDOWNVO1.TAGEVBR(V)MIN&MAX1T反向击穿电压,表明在直流电流IT条件"测得的反向电压值,表明从今点起先器件进入反向雪崩击穿。TESTCURRENTIT(mA)测试电流,用来规定器件的反向击穿电压值。MAXIMUMC1.AMPINGVO1.TAGE1PPVC(V)最大钳位电压,在规定的脉冲时间ttp内,承受的最大峰值电流IPP是,加在器件上的最大电压值,PEAKPU1.SECURRENTIPP(八)最大脉冲电流,在规定的时间tr/tp内,器件所允许通过的最大峰值脉冲电流。REVERSE1.EAKAGEVRWMIR(uA)反向漏电流,即在工作电压VRWM时,流经TVS管的反向电流。还有就是:CjJunctionCapacitance接电容,主要指TVS和GND或IO连接时,具有的电容值。还有部分作为高速IO上爱护的TVS,还会给出insertlossFreqI)以便确认是否能作为强护器件。得知了这些参数后,就可以选择合适的器件用以自己的电路上了,网上流行这样的选型原则。TVS额定反向关断电压VWM应大于或等于被爱护电路的最大工作电压。最小击穿电压VBR=VWM/KBR(其中,KBR=0.8-0.9)oTVS的最大箝位电压VC应小于被强护电路的损坏电压,即VC=KCXVBR(共中,KC=1.3)0在规定的脉冲持续时间内,TVS的最大峰值脉冲功耗PM必需大于被爱护电路内可能出现的峰值脉冲功率。在确定了最大箝位电压后,其峰值脉冲电流应大于瞬态浪涌电流。
