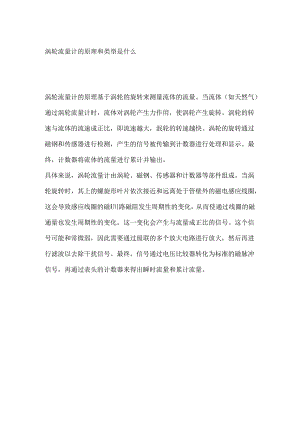

涡轮流量计的原理和类型是什么.docx

涡轮流量计的原理和类型是什么涡轮流量计的原理基于涡轮的旋转来测量流体的流量。当流体（如天然气）通过涡轮流量计时，流体对涡轮产生力作用，使涡轮产生旋转。涡轮的转速与流体的流速成正比，即流速越大，泯轮的转速越快。涡轮的旋转通过磁钢和传感器进行检测，产生的信号被传输到计数器进行处理和显示。最终，计数器将流体的流量进行累计并输出。具体来说，涡轮流量计由涡轮、磁钢、传感器和计数器等部件组成。当涡轮旋转时，其上的螺旋形叶片依次接近和远离处于管壁外的磁电感应线圈，这会导致感应线圈的磁I川路磁阻发生周期性的变化，从而使通过线圈的磁通量也发生周期性的变化。这一变化会产生与流量成正比的信号。这个信号可能和常微弱，因此需要通过级联的多个放大电路进行放大，然后再进行滤波以去除干扰信号。最终，信号通过电压比较器转化为标准的磁脉冲信号，再通过表头的计数器来得出瞬时流量和累计流量。涡轮流量计为满足不同使用需求与工况，衍生出了多种类型，主要有以下几种：轴向型：叶轮轴中心与管道轴线重合。切向型：叶轮轴与管道轴线垂直，流体流向叶片平面的冲角约90度,适用于小口径微流量测量。机械型：叶轮的转动直接或经磁耦合带动机械计数机构，指示积算总量，测量精度比电信号检测的传感器稍低，其涡轮流量计与显示装置是一体式的。井卜型：适用于石油开采井卜作业使用，测量介质有泥浆及油气流等。插入型：由测量头、插入杆、插入机构、转换器及仪表等部分组成。这些不同类型的涡轮流量计，适用于不同的工作环境和测量需求，为用户提供了多样化的选择。
