电机轴承温度及电机常用负荷计算.docx

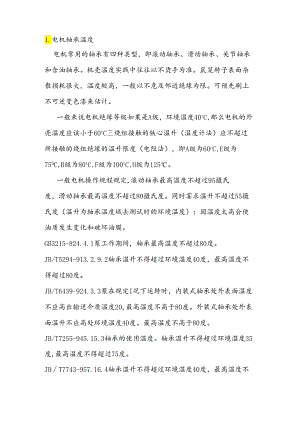

1.电机轴承温度电机常用的轴承有四种类型，即滚动轴承、滑动轴承、关节轴承和含油轴承。机壳温度实践中往往以不烫手为准。鼠笼转子表面杂散损耗很大，温度较高，一般以不危及邻近绝缘为限。可预先刷上不可逆变色漆来估计。一般来说电机绝缘等级如果是A级，环境温度40tC,那么电机的外壳温度应该小于60tC三绕组接触的铁心温升（温度计法）应不超过所接触的绕组绝缘的温升限度（电阻法），即A级为60cC,E级为750C,B级为80tC,F级为100tC,H级为125。一般电机操作规程规定,滚动轴承最高温度不超过95摄氏度，滑动轴承最高温度不超过80摄氏度。同时霎求温升不超过55摄氏度（温升为轴承温度域去测试时的环境温度）；因温度太高会使油质发生变化和破坏油膜。GB3215-824.4.1泵工作期间，轴承最高温度不超过80度。JB/T5294-913.2.9.2轴承温升不得超过环境温度40度，最高温度不得超过80度。JB/T6439-924.3.3泵在规定I况下运转时，内装式轴承处外表面温度不应高出输送介质温度20,最高温度不高于80度。外装式轴承处外表面温升不应高处环境温度40度。最高温度不高于80度。JB/T7255-945.15.3轴承的使用温度。轴承温升不得超过环境温度35度,最高温度不得超过75度。JBT7743-957.16.4轴承温升不得超过环境温度40度，最高温度不得超过80度。JB/T8644-19974.14轴承温升不得超过环境温度35,最高温度不得超过80度。2,常用负荷计算例1:有一台三相异步电动机，颊定电压为380V,容量为14千瓦，功率因数为0.85,效率为0.95,计算电流？解：已知U=380Vcos=0.85n=0.95P=14千瓦电流I=P（×U×cos×n）=P（l.73×380×0.85×0.95）=28（安）答：电流为28安培。例2：有一台单相220V,容量1千瓦电烙铁，求电流？解：已知U=220VP=100O瓦电流I=PU=1000220=4.5（安）答：电流为4.5安培。例3:有一台单相电焊机，领定电压为380V,容量为28千伏安，求电流？解：已知U=380VS=28千伏安电流I=SU=280.38=73.6（安）答：电流为73.6安培。说明：以上计算单相设备电压为220V,功率因数cos=l,电流为容量的4.5倍，单相设备电压为380V,如电焊机和行灯变压器之类负载，其电流为容量的2.5倍。
