疏水器安装与使用注意事项.docx

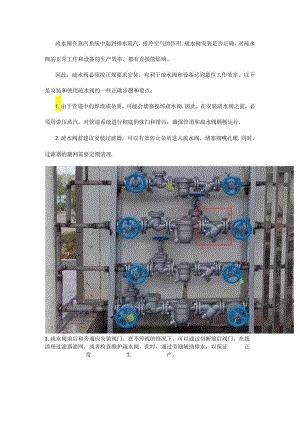

疏水阀在蒸汽系统中起到排水阻汽，排冷空气的作用.疏水阀安装是否正确，对疏水阀的正常工作和设备的生产效率，都有直接的影响。因此，疏水阀必须按正规要求安装，有利于疏水阀和设备达到最佳工作效率。以下是安装和使用疏水阀的一些正确步骤和要点：1.由于管道中的焊渣或杂质，可能会堵塞损坏疏水阀.因此，在安装疏水阀之前，必须用带压蒸汽，对管道系统进行彻底的吹扫和排污，确保管道和疏水阀顺畅运行.2.疏水阀前建议安装过滤器，可以有效防止杂质进入疏水阀，堵塞阀嘴孔眼.同时，过谑器的漉网需要定期清理.3.疏水阀前后和旁通应安装阀门。在不停机的情况下，可以通过切断前后阀门，在线清理过滤器滤网，或者检查维护疏水阀。此时，通过旁通辅助排水，以保证正常生产。波纹管密封截止阀Y型过滤8户生组浮球式疏水阀（WYI2系列）4.安装疏水阀时，疏水阀的流水箭头应与冷凝水流向一致。阀体需根据不同的结构种类正确安装,避免颠倒装错。还要注意疏水阀与管道之间的连接，确保连接牢固，防止漏水和松动.5.疏水阀应该安装在管道或设符出口的最近低点，最远不超过1米，避免蒸汽绑锁闭。设计一定的落差或倾斜比，有效利用重力作用，让冷凝水更容易流入疏水阀，及时排出管道系统.6.如果班备的最低处没有位置安装疏水阀.应在出水口最低位置加个反水弯（即冷凝水提升接头）.将冷凝水位提升后再安装疏水阀，这样可以避免产生汽阻，确保疏水阀的正常工作。康下境役的羸杵送管焦水典的设置7.疏水阀的出水管不应浸在水中。冷凝水回收管道也不能插到水箱液位卜面，应该高于溢流口。如果出水管浸在水中，应在弯曲处钻孔，破除真空。因为设备停机时,设备内会产生真空负压,如果回收管插到液位下面，罐内冷凝水势必会倒吸到琮水阀，以至设备内.这将会产生严重的水锤破坏，损坏管道、J8.阀门和设备。机械型疏水阀应水平安装，包括自由浮球,杠杆浮球，半浮球，倒吊桶式，由于工作原理均是依靠浮球或吊桶的升降后闭阀门.水平安装可以使疏水阀的内部结构，处于正确工作状态，避免装错导致的泄漏或者不排水。波纹管密封截止阀Y型过滤器旁通截U：阀9.蒸汽疏水阀不要串联安装。由于串联时，第一台疏水阀后的闪蒸汽，会导致第二台疏水阀产生蒸汽绑锁闭而不排水。而Il串联时，落在每台疏水阀前后的乐差降低，从而减少排水能力.10.避免多台设符或一台设符的不同加热段，共用一个疏水阀群组疏水.每个设备应该各自安装硫水阀，确保设备高效换热。<:«:梵:8:3（图1）群组疏水（应避免）（图2）独立短水（建议）U.热静力型疏水阀前，需要有一米以上不保温的冷却管，让高温饱和冷凝水，能更快的冷却到排放温度。其它形式疏水阀应尽量匏近设备。蒸汽主营12.对于滚筒式烘干设备选用疏水阀时，需要选择带有破汽绑结构的疏水阀。此种类烘干设备，是采用虹吸管排水，容易产生蒸汽绑锁闭，导致不排水现象.旅G式烘I机出11发小的蒸汽绑13.疏水阀后如有冷凝水回收，疏水阀出水管，应从回收总管的上面接入总管，减少背压，防止回流.14.当疏水阀后有冷凝水【可收时，不问压力等级的管线应该分开回收。这是因为不同压力等级的管线，所产生的冷凝水量和压力不同。如果混合回收，可能会导致相互串压，影响低压设备冷凝水无法排出。15.疏水阀后冷凝水回收总管不能爬坡，会增加疏水阀的背乐。因为，每水平管潦动100米，或爬升10米，将会产生0.IMpa背压,16.为了防止冷凝水【可潦,疏水阀后冷凝水进入回收总管前，应该安装止回阀。止回阀可以阻止冷凝水逆流，避免水锤冲击，保护系统的正常运行。17.在蒸汽管道上安装疏水阀，主管道要设一个接近主管道半径的冷凝水集水井,然后再用小管引至疏水阀。以便管道底部流动的冷凝水，都能顺利陷落井内,排水更彻底干净。无效和正确的疏水点布置18.对于机械型疏水阀，长期不使用时，要和下排污螺丝将里面的水放掉，以防止冰冻损坏。19.发现疏水阀胞汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇仃故障演时修理。每年至少要检修次，清除里面的杂侦。疏水阀在推个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影晌很大。所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到最佳节能效果和提高经济效益。
