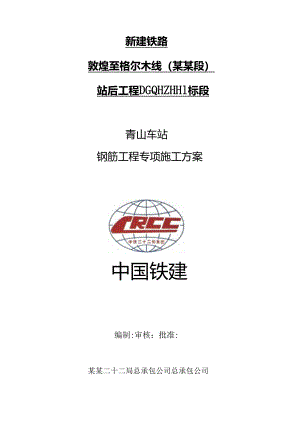

新建铁路敦煌至格尔木线（某某段）站后工程DGQHZHHl标段青山车站钢筋工程专项施工方案中国铁建编制:审核：批准:某某二十二局总承包公司总承包公司敦格铁路工程指挥部年八月八日目录一、编制依据-1二、-1.程概况1三、施工准备1四、钢筋加工3五、钢筋连接4六、钢筋安装5七、电渣压力焊11八、直螺纹套筒连接15九、钢筋定位16十、质量控制17十一、安全要求19一、编制依据1 .新建铁路敦煌至格尔木线(某某段)房建工程施工组织设计2 .混凝土结构施工及验收规范(GB502042002)3 .混凝土结构施工图平面整体表示方法制图规则和构造详图(IlGlOl)4 .建筑物抗震构造详图(G329-3)5 .钢筋混凝土用热扎带肋钢筋(GB1499-91)6 .钢筋混凝土用热扎光圆钢筋(GB1301391)7 .钢筋焊接及验收规范(JGJ18202*)8 .新建铁路敦煌至格尔木线青山车站施工图二、工程概况序号项目内容1工程名称新建铁路敦燎至格尔木线(某某段)竹山车站房建工程2工程地址某某省海西州3建设单位青版铁路公司敦格铁路建设指挥部4设计单位某某第一勘察设计总承包公司总承包公司5监理单位中咨工程建设监理公司6施工单位某某二十二局总承包公司总承包公司敦格铁路工程指挥部8基本情况工期质S目标150大合格9工匕况结构类型框架结构钢筋规格型号本工程主要供应厂家为某某钢铁及某某龙门钢铁,全都使用热轧钢筋，规格型号为：一级钢6、8、10、12三级钢12、14、16、18、20、22、25三、施工准备（一）技术准备1、对照建筑图和结构图认真读图和审图，全面领会设计图的设计意图，找出设计图中的差错和遗漏，做到融会贯通。2、认真学习钢筋工程专业规范和验收标准，熟练运用规范、掌握钢筋工程的有关构造。3、制定有关钢筋工程的新技术、新工艺运用的方案。4、根据设计图，结合有关规范编制钢筋制作单，经审核无误后作为下料、加工制作的依据。5、钢筋工程施工前，对钢筋班组进行技术交底。（二）机具准备钢筋加工设备型号、数量见表3-1。机具使用量计划表34设备名称单位数量功率（KW）备注电渣压力焊机台133螺纹加工机套1钢筋切断机台13钢筋弯曲机台13钢筋调直机台17.5交流电焊机台115力矩扳手把1（三）材料准备本项目钢筋总用量约42t,本项目所用钢筋规格见表3-2。3-2In级钢筋I级钢筋12614、1666、08、1018.202225121、本工程所用钢筋主要为酒钢和龙钢厂家生产钢筋，则不同厂家的钢筋应分别堆放，并挂牌标识。2、原材料储存钢筋堆放场地必须硬化，且应有良好的排水措施，钢筋下面必须设置枕垫，不允许直接堆放在地面上，更不允许堆放在泥地上，钢筋堆放高度不得超过2m。做好标识，注明规格、产地等。3、原材检验（1）、每次进场的钢筋必须梃供产品合格证及质量证明书。（2）、按规范抽样进行复检。同炉号、同牌号、同规格、同交货状态的钢筋每60t作为一检验批；原材试验应符合有关规定和规范要求，且见证取样数量不小于总试睑数的30%。（3）、原材检验内容：拉伸、弯曲、表观、几何尺寸、化学分析、曲强比。四、钢筋加工1、主控项目<1）弯钩设置I级钢末端弯钩：箍筋、拉筋为135,板负筋为90°,其它钢务实、求情、圉结、开拓筋为180°；弯钩平直段长度：弯钩135°、180°的钢筋为IOd,弯钩90°的钢筋为板厚度减保护层。In级钢筋弯钩：箍筋、拉筋为135°,板负筋为90"；其它钢筋:若构件满足直线锚固长度，则不需弯折，若构件不能满足锚固长度，则设90«弯钩。弯钩平直段长度：弯钩1351)的钢筋为IOd,弯钩90°的钢筋为板厚度减保护层；(2)弯心直径D和弯钩平直部分长度规定见表4T表4-1钢筋等级、弯钩情况弯心直径D弯钩平直长度I级，135°、180°22.5dIOdHI级、135°4dIOdI级、HI级、90oN5d构件尺寸减保护层厚度(3)检查每各工作班同类型钢筋、同一加工设备抽查不应少于3件，钢尺检查。2、一般项目(1)钢筋调直和检查宜采用机械方法，也可采用冷拉方法。当采用冷拉方法时，1级钢筋冷拉率W4%,川级钢筋冷拉率W魏。每各工作班同类型钢筋、同一加工设备抽查不应少于3件。（2）钢筋加工的形状、尺寸应符合设计要求，其允许偏差见表4-2O表4-2项目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5检查：每各工作班同类型钢筋、同一加工设备抽查不应少于3件,观察、钢尺检查。五、钢筋连接1、主控项目（1）纵向受力钢筋连接方式见表57。表5-1钢筋规格（d钢筋直径）连接形式dN22直螺纹20>d16焊接D<16搭接绑扎（2）钢筋的接长采用搭接焊。（3）检查对连接方式：全数检查，观察。对连接接头：按有关规程执行，检查产品合格证、力学性能试验报告。2、一般项目（1）钢筋接头宜设置在受力较小处，同一受力钢筋只允许一个接头，接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。（2）设置在同一构件内的机械和焊接接头宜相互错开，接头连接区段的长度为35d且不应小于500mm；同一区段内手里面钢筋接头面积，在受拉区不宜大于50$,接头不宜设置在框架梁端、柱端的籁筋加密区，当无法避开时，对机械连接接头，不应大于50%。（3）同一构件相连钢筋绑扎搭接接头宜相互错开，接头段钢筋横向净距离不得小于25mm,钢筋绑扎搭接接头区段的长度为1.31.（1.为搭接长度），同一连接区段内的钢筋接头面积：梁、板、墙受拉钢筋不宜大于25%,柱不宜大于50%,当工程实际确需增大面积率时，对梁类构件可为50$,其它构件可跟军实际放宽。（4）检查：对梁柱，抽查10乐且不少于3件；对墙板：具有代表性地抽查10机且不少于3件。（5）箍筋设置梁柱箍筋按设计图设置。检查：对梁柱，抽查10%。且不少于3件；对墙板：具有代表性地抽查10轨且不少于3件。六、钢筋安装（一）控制项目1、主控项目（1）受力钢筋的品种、级别、规格、数量必须符合设计要求。（2）检杳：全数检查。2、一般项目（1）钢筋安装允许偏差见表6T表6-1项目允许偏差（mm）检验方绑扎钢筋长、宽±10钢尺检查眼尺寸±20钢尺连续三档，取最大值绑扎钢筋骨架长±10钢尺检查宽、高±5钢尺检查受力钢筋间距±10钢尺量两端、中间各一点，取最大值排距+5保护层厚度基础±10钢尺检查柱、梁±5钢尺检查板、墙+3钢尺检查绑扎箍筋、横向钢筋间距±20钢尺量连续三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差+3,0钢尺和塞尺检查（2）检查：对梁柱，抽查10机且不少于3件；对墙板：具有代表性地抽查10乐且不少于3件。（二）、新技术、新工艺、新材料的应用1、梁纵向钢筋：直径222mm的钢筋采用直蝶纹套简连接，其余采用搭接连接。2、墙柱竖向钢筋：直径222mm的钢筋采用直螺纹套筒连接；直径162Omm的钢筋采用搭接焊连接，直径16mm的钢筋采用搭接连接。3、钢筋保护层：墙、柱、板均采用水泥砂浆垫块（根据各部位保护层厚度不同自制）。4、砖墙拉结筋采用植筋技术。5、构造柱竖向钢筋：板面采用插筋、梁底/板底采用植筋。6、板负钢筋端部设工字型马凳，或普通马凳（但需加大端部分布钢筋直径、马«须加密布置）。（三）安装方法1、准备工作（1）检查半成品钢筋的型号、直径、形状、尺寸和数量是否与设计相符，如有错漏，应及时纠正。务实、求情、圉结、开拓（2）绑扎丝采用22#镀锌铁丝。（3）钢筋保护层垫块：均采用混凝土砂浆垫块，钢筋保护层厚度见表6-2。表6-2环境类别板、墙、壳梁、柱、杆1520二2025二b2535三a3040三b4050（4）施工缝处理：按规范对墙柱根据施工缝进行处理。（5）清理干净粘附在墙柱钢筋上的混凝土浮浆或其他污染物。（6）标识轴线、墙柱外皮尺寸线、标高控制线。（7）检杳钢筋偏位情况，若有偏位，按图6-1所示调整到正确位置。图6-1位移钢筋调整示意图（6）检杳墙柱竖向钢筋伸出部分接头错开距离是否满足要求。2、绑扎接头规定钢筋绑扎接头规定见表6-3。表6-3部位技术规定搭接末端距弯折处不小于钢筋直径10倍，按头不宜位于最大弯矩处受拉区【级钢筋木端做弯钩.H级钢筋末端不做弯钩受压区直径12mm的I级钢筋末端可不做弯钩搭接处在两端和中心扎牢即三点绑扎3、受拉钢筋绑扎接头的搭接长度和锚固长度规定1）钢筋搭接长度：级钢筋为30d,IlI级钢筋为52do2）钢筋锚固长度：I级钢筋为25d,HI级钢筋为37d。各直径受拉钢筋绑扎接头的搭接长度和锚固长度见表6-4o表6-4钢筋构造钢筋直径252220中18I6l1121086搭接长度129511401036932829725620518314235锚固长度9258147406665925184443702241683、安装要点（1）基础梁、底板钢筋绑扎1）工艺流程:支放梁底垫块一绑扎地梁钢筋一绑扎底板钢筋一在梁钢筋上放出墙柱位置线一安装墙柱插筋水电暖预留预埋一自检、互检、交接检一报监理验收。2）钢笳的绑扎。单向受力钢筋四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相交错扎牢，双向主筋的钢筋，则需将全部钢筋相交点扎牢。3）底板钢筋采用双层钢筋，在上下层钢筋之间应设置钢筋马凳，以保证钢筋位置正确。下层钢筋的弯钩朝上，上层钢筋弯钩朝下。4）暗柱与基础连接用的插筋，插筋末端弯折段与底板钢筋要固定牢靠。（2）暗柱与剪力墙钢筋绑扎1）工艺流程：根部施工缝处理一竖向钢筋搭接及焊接一报验焊接隐检一绑扎暗柱箍筋一绑扎墙钢筋及梯子筋一水电暖预留预埋一安装保护层垫块一自检、互检、交接检-报监理验收。2）设置梯子筋，竖向间距同水平筋，横向间距1500。3）暗柱箍筋与受力筋垂直，弯钩叠合处应沿受力筋方向错开设置绑扎，箍筋转角与纵向钢筋交叉点应扎牢，绑扎箍筋时绑扣相互间应成八字形，箍筋要平直，开口对角错开呈螺旋绑扎，规格间距依据图纸，扎丝尾部朝墙柱心。4）当墙柱截面有变化时，其钢筋弯折部位必须在梁柱墙节点高度内。5）连梁钢筋应放在墙柱纵向钢筋的内侧。6）墙的钢筋绑扎同基础，钢筋的弯钩应朝向墙柱内侧。
